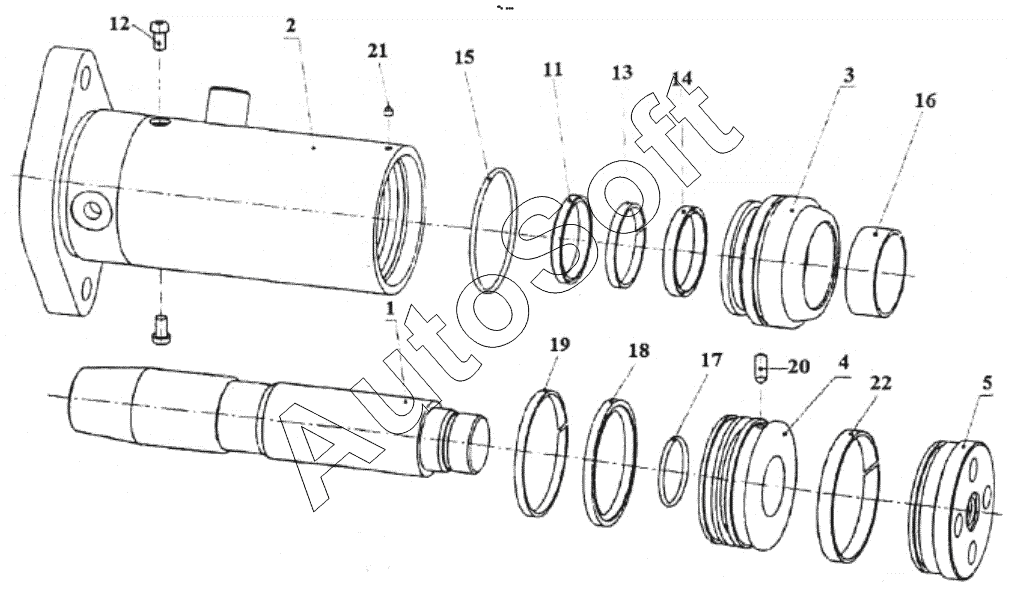

Каталог запасных частей к технике: SEM919 (2019). Mid Swing Lockup Cylinder
14
22
21
20
18
18
17
16
15
1
13
12
11
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Piston rod | |
| 2 | 5***7 | Cylinder | |
| 3 | 5***8 | Cylinder liner | |
| 4 | 5***9 | Piston | |
| 5 | 5***0 | Cylinder head | |
| 11 | W***6 | Dust seal | |
| 12 | W***7 | Screw | |
| 13 | W***8 | Guide ring | |
| 14 | W***9 | U ring | |
| 15 | W***0 | O ring | |
| 16 | W***1 | Shaft sleeve | |
| 17 | W***2 | O ring | |
| 18 | W***3 | Glyd ring | |
| 18 | W***4 | Guide ring | |
| 20 | W***5 | Screw | |
| 21 | W***6 | Screw | |
| 22 | W***7 | Guide ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
