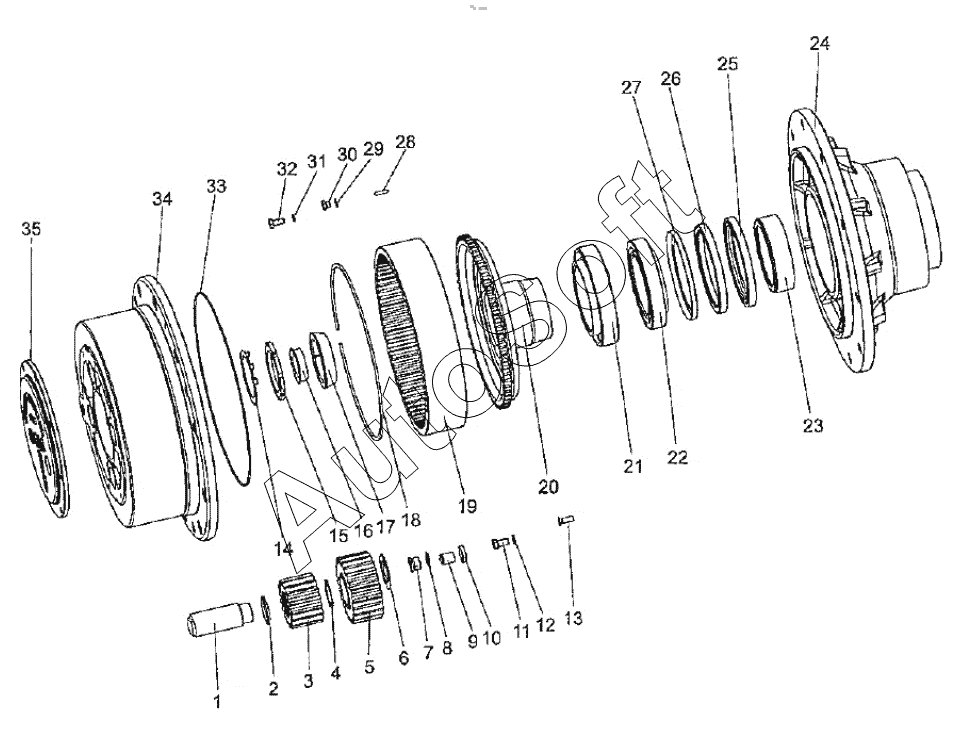

Каталог запасных частей к технике: SEM652B (2009). Wheel-end-reducer assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***1 | Planet pin | |
| 2 | W***1 | Sleeve | |
| 3 | W***1 | Sun gear | |
| 4 | B***2 | Snap ring | |
| 5 | W***1 | Planet gear | |
| 6 | W***1 | Washer | |
| 7 | W***1 | Thread plug | |
| 8 | B***2 | Compound seal | |
| 9 | W***1 | Adjusting pin | |
| 10 | W***1 | Block | |
| 11 | W***1 | Bolt | |
| 12 | B***3 | Lock washer | |
| 13 | B***0 | Screw | |
| 14 | W***1 | Washer | |
| 15 | W***1 | Nut | |
| 16 | W***1 | Sleeve | |
| 17 | W***1 | Sleeve | |
| 18 | B***1 | Lock ring | |
| 19 | W***1 | Ring gear | |
| 20 | W***1 | Ring hub | |
| 21 | B***4 | Bearing | |
| 22 | B***3 | Bearing | |
| 23 | W***1 | Oilseal cage | |
| 24 | W***1 | Hub | |
| 25 | B***7 | Oil seal | |
| 26 | B***7 | Oil seal | |
| 27 | W***1 | Ring | |
| 28 | Z***0 | Needle | |
| 29 | B***3 | Compound seal | |
| 30 | W***1 | Plug | |
| 31 | B***3 | Lock washer | |
| 32 | W***1 | Bolt | |
| 33 | W***1 | Combine washer | |
| 34 | W***1 | Spider | |
| 35 | W***1 | Cover |
