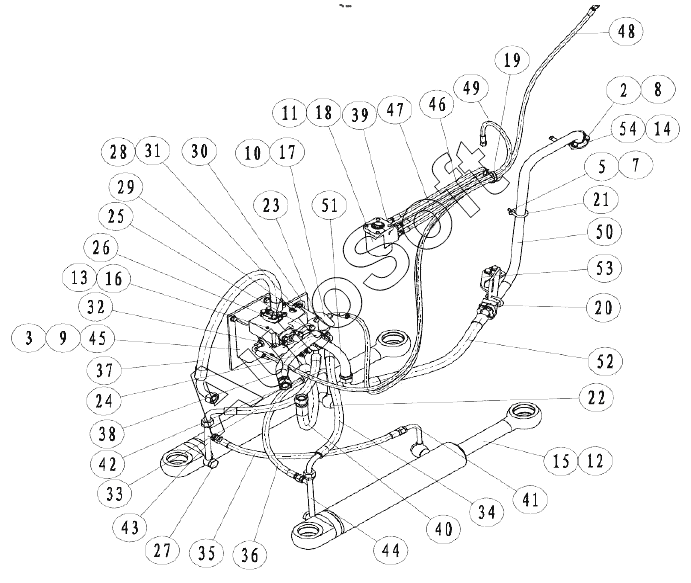

Каталог запасных частей к технике: SEM669C. STEERING HYDRAULIC SYSTEM
2
3
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Screw m10x70 | |
| 2 | B***0 | Bolt | |
| 3 | B***5 | Bolt | |
| 4 | B***0 | Bolt | |
| 5 | B***7 | Nut | |
| 6 | B***1 | Nut | |
| 7 | B***2 | Washer | |
| 8 | B***2 | Washer | |
| 9 | B***3 | Washer | |
| 10 | B***2 | O- ring | |
| 11 | B***0 | O-ring | |
| 12 | B***6 | O-ring | |
| 13 | B***5 | O ring | |
| 14 | B***5 | O-ring | |
| 15 | W***1 | Steering cylinder ф100x455 | |
| 16 | W***B | Valve sxh25 | |
| 17 | W***B | Valve zlf25aii | |
| 18 | W***B | Steering gear bzz-125 | |
| 19 | W***0 | Clip | |
| 20 | W***0 | Pressure tap | |
| 21 | Z***0 | U bolt | |
| 22 | Z***0 | Hollow bolt | |
| 23 | Z***0 | Bolt 142 | |
| 24 | Z***0 | Split flange | |
| 25 | Z***0 | Split flange | |
| 26 | Z***0 | Split flange | |
| 27 | 2***0 | Bolt | |
| 28 | Z***0 | Washer | |
| 29 | Z***0 | Shock absorber | |
| 30 | Z***0 | Spacer sleeve | |
| 31 | Z***0 | Shock absorber | |
| 32 | Z***0 | Connection fitting | |
| 33 | Z***0 | High pressure hose assembly | |
| 34 | Z***0 | High pressure hose assembly | |
| 35 | Z***0 | High pressure hose assembly | |
| 36 | Z***0 | High pressure hose assembly | |
| 37 | Z***0 | High pressure hose assembly | |
| 38 | Z***0 | Oil inlet pipe assembly | |
| 39 | Z***0 | Connection fitting | |
| 40 | Z***0 | Oil hose assembly | |
| 41 | Z***0 | Left steering cylinder rear connection fitting | |
| 42 | Z***0 | Right steering cylinder rear connection fitting | |
| 43 | Z***0 | Right steering cylinder front connection fitting | |
| 44 | Z***0 | Left steering cylinder front connection fitting | |
| 45 | Z***0 | Bracket | |
| 46 | Z***7 | Oil pipe assembly | |
| 47 | Z***9 | Oil pipe assembly | |
| 48 | Z***3 | Oil pipe assembly | |
| 49 | Z***5 | Oil pipe assembly | |
| 50 | Z***1 | Tube assembly | |
| 51 | Z***3 | Tube assembly | |
| 52 | Z***5 | High pressure hose assembly | |
| 53 | Z***7 | Bracket assembly | |
| 54 | Z***6 | Spl it flange |
