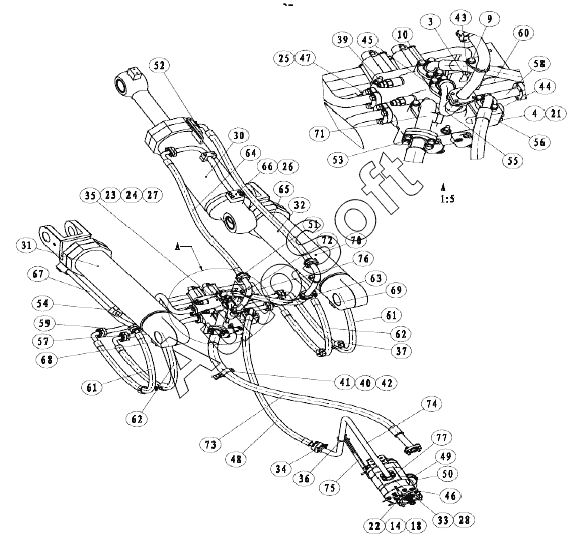

Каталог запасных частей к технике: SEM669C. WORKING DEVICE HYDRAULIC SYSTEM
61
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
45
62
62
63
63
64
65
66
67
68
69
70
72
73
74
77
30
4
9
10
14
18
21
22
23
24
25
26
27
28
3
31
32
33
34
35
36
37
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | B***0 | Bolt | |
| 4 | B***5 | Bolt M12x95 | |
| 9 | B***5 | Bolt | |
| 10 | B***5 | Bolt | |
| 14 | B***1 | Nut | |
| 18 | B***3 | Washer | |
| 21 | B***3 | Washer | |
| 22 | B***5 | Stud | |
| 23 | B***0 | O-ring | |
| 24 | B***9 | O-ring | |
| 25 | B***5 | O-ring | |
| 26 | B***2 | O-ring 41.2x3.55 | |
| 27 | B***0 | O-ring 45x3.55 | |
| 28 | B***0 | O-ring 69x3.55 | |
| 29 | B***0 | Clip | |
| 30 | W***3 | Tilt cylinder ф21 ox566 | |
| 31 | W***1 | Left lift cylinder 180x759 | |
| 32 | W***1 | Right lift cylinder 180x759 | |
| 33 | W***B | Gear pump | |
| 34 | W***0 | Pressure tap | |
| 35 | W***B | Working valve 312-2704 | |
| 36 | Z***0 | U bolt | |
| 37 | Z***0 | Clip | |
| 38 | Z***0 | Bolt 142 | |
| 39 | Z***0 | Bolt | |
| 40 | Z***0 | Clip i | |
| 41 | Z***0 | Clip | |
| 42 | Z***0 | Clip | |
| 43 | Z***0 | Clip | |
| 44 | Z***0 | Connection fitting | |
| 45 | Z***0 | Split flange | |
| 46 | Z***0 | Gasket | |
| 47 | Z***0 | Split flange | |
| 48 | Z***0 | High pressure hose assembly | |
| 49 | Z***7 | Lower pressure hose | |
| 50 | Z***8 | Connection fitting | |
| 51 | Z***0 | Split flange | |
| 52 | Z***0 | Split flange | |
| 53 | Z***0 | Split flange | |
| 54 | Z***0 | Hose сlip i | |
| 55 | Z***0 | High pressure hose assembly | |
| 56 | Z***0 | Block | |
| 57 | Z***0 | Implement valve big chamber joint tube | |
| 58 | Z***0 | Pipe i | |
| 59 | Z***0 | Implement valve small chamber joint tube | |
| 60 | Z***0 | Pipe ii | |
| 61 | Z***0 | High pressure hose assembly | |
| 62 | Z***0 | High pressure hose assembly | |
| 63 | Z***0 | High pressure hose assembly | |
| 64 | Z***0 | High pressure hose assembly | |
| 65 | Z***0 | High pressure hose assembly | |
| 66 | Z***0 | Tube | |
| 67 | Z***0 | Left lift cylinder small chamber joint tube | |
| 68 | Z***0 | Left lift cylinder big chamber joint tube | |
| 69 | Z***0 | Right iift cylinder big chamber joint tube | |
| 70 | Z***0 | Right lift cylinder small chamber joint tube | |
| 71 | Z***0 | Working valve fuel return fitting assemblу | |
| 72 | Z***2 | Connection fitting | |
| 73 | Z***0 | Oil inlet pipe | |
| 74 | Z***2 | Tube assembly | |
| 77 | Z***6 | Spl it flange |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
