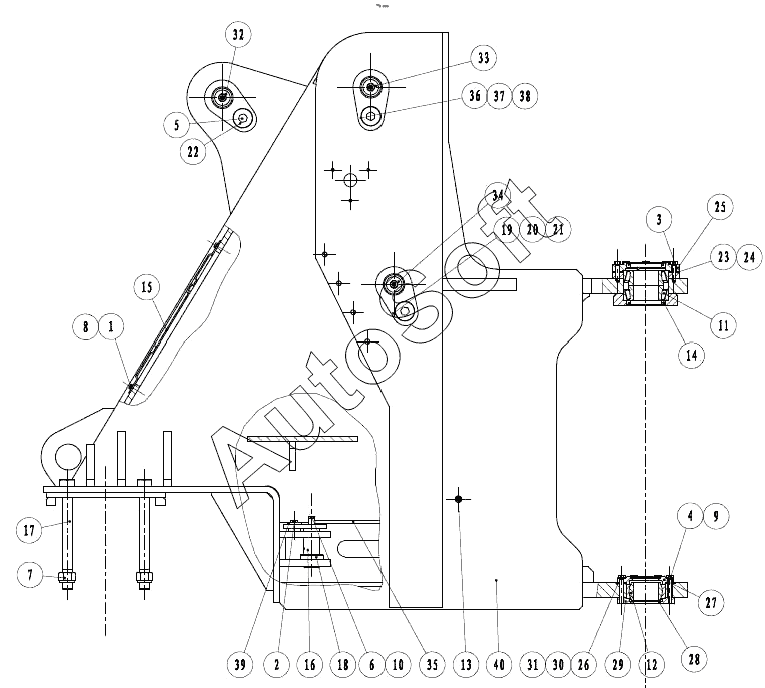

Каталог запасных частей к технике: SEM669C. FRONT FRAME ASSEMBLY
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Z6305500400 | Z***0 | Trimmed gasket | |
| Z640020100 | Z***0 | Washer | |
| Z6B00200100 | Z***0 | Front frame assembly | |
| 1 | B***6 | Bolt M8x16 | |
| 2 | B***0 | Bolt | |
| 3 | B***5 | Bolt | |
| 4 | B***0 | Bolt M12x80 | |
| 5 | B***5 | Bolt | |
| 6 | B***2 | Bolt | |
| 7 | B***4 | Nylon lock nut | |
| 8 | B***2 | Washer | |
| 9 | B***3 | Washer | |
| 10 | B***2 | Washer | |
| 11 | B***5 | Roller bearing | |
| 12 | B***5 | Joint bearing | |
| 13 | B***0 | Oil cup | |
| 14 | B***3 | Seal ring | |
| 15 | Z***1 | Cover plate | |
| 16 | Z***1 | F/pin asy steering cylinder | |
| 17 | Z***0 | Drive axle bolt | |
| 18 | Z***0 | Support pad | |
| 19 | Z***0 | Adjusting spacer | |
| 20 | Z***0 | Adjusting spacer | |
| 21 | Z***0 | Adjusting spacer | |
| 22 | Z***0 | Washer | |
| 23 | Z***0 | Adjusting spacer | |
| 24 | Z***0 | Adjusting spacer | |
| 25 | Z***0 | Bearing cover | |
| 26 | Z***0 | Trimmed gasket | |
| 27 | Z***0 | Lower joint upper bearing cover | |
| 28 | Z***0 | Seal ring | |
| 29 | Z***0 | Lower joint lower bearing cover | |
| 30 | Z***0 | Trimmed gasket | |
| 31 | Z***0 | Trimmed gasket | |
| 32 | Z***1 | Tilt cylinder pin assembly | |
| 33 | Z***1 | Lift arm rear pin assembly | |
| 34 | Z***1 | Lifting cylinder rear pin assembly | |
| 35 | Z***0 | Front lubricating line | |
| 36 | Z***0 | Trimmed gasket | |
| 37 | Z***0 | Trimmed gasket |
