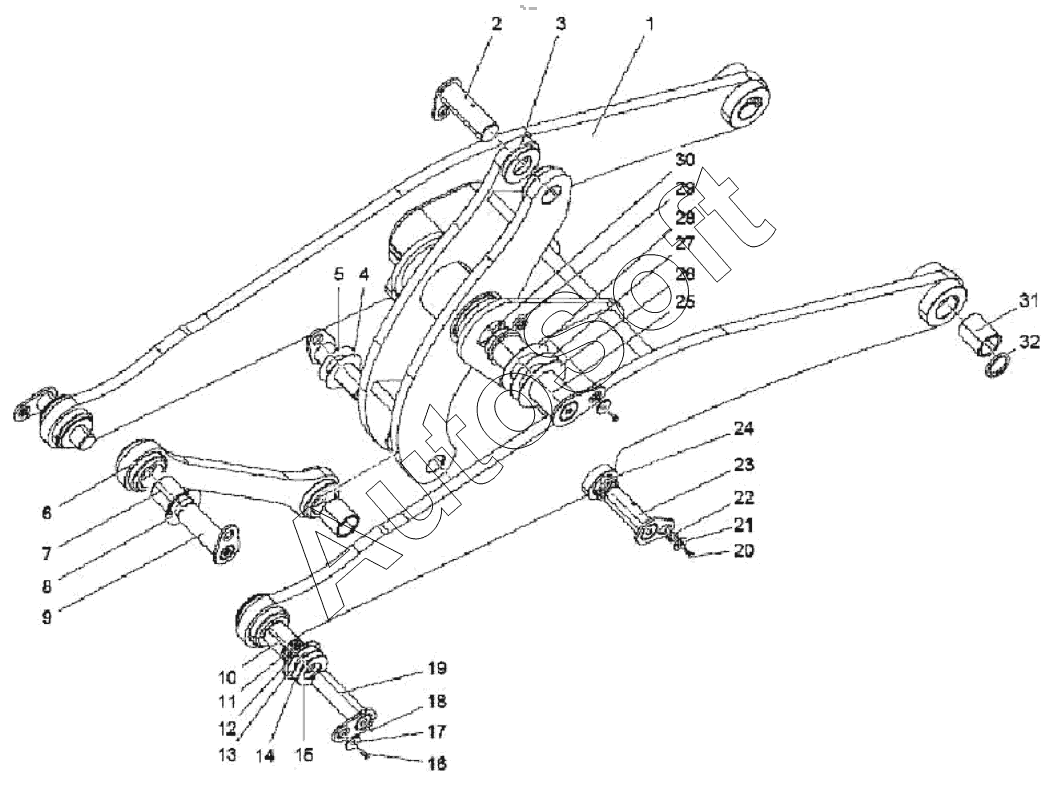

Каталог запасных частей к технике: SEM655D (2015). Lift arm device assembly
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***2 | Lift arm | |
| 2 | N***0 | Rocker arm assembly | |
| 3 | Z***1 | Upper pin rocker arm | |
| 4 | Z***0 | Adjusting spacer | |
| 5 | Z***0 | Adjusting spacer | |
| 6 | N***1 | Tension rod | |
| 7 | Z***0 | C/d-bush ing | |
| 8 | Z***0 | Adjusting spacer | |
| 9 | Z***9 | C-pin shaft as | |
| 10 | Z***0 | B-bushing | |
| 11 | B***7 | Skeleton type oil seal | |
| 12 | Z***0 | Dustproof ring | |
| 13 | Z***0 | Adjusting washer | |
| 14 | Z***0 | Adjusting spacer | |
| 15 | Z***0 | Adjusting spacer | |
| 16 | B***5 | Bolt | |
| 17 | Z***0 | Washer | |
| 18 | B***0 | Oil cup | |
| 19 | Z***1 | Bucket and lift arm pin | |
| 20 | B***0 | Bolt | |
| 21 | Z***0 | Washer | |
| 22 | Z***0 | Spacer sleeve | |
| 23 | Z***1 | Middle pin lift arm | |
| 24 | Z***0 | K-bushing | |
| 25 | Z***1 | Main pin rocker arm | |
| 26 | Z***0 | Adjusting spacer | |
| 27 | Z***0 | Adjusting spacer | |
| 28 | Z***0 | Adjusting washer | |
| 29 | B***2 | Oil sealing | |
| 30 | Z***0 | F-bushing | |
| 31 | Z***0 | A-bushing | |
| 32 | B***8 | Sealing |
