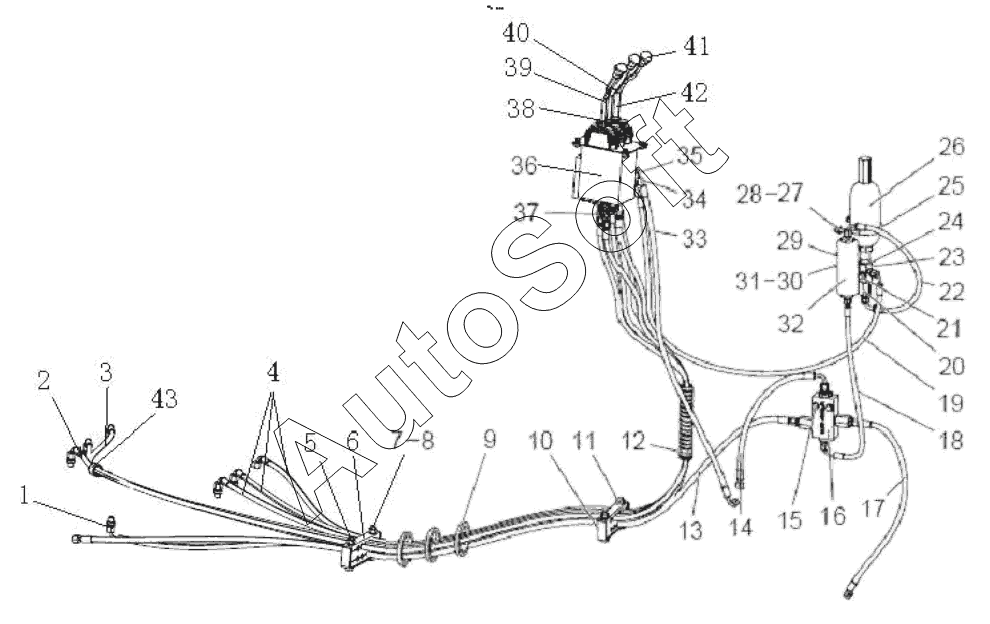

Каталог запасных частей к технике: SEM655D (2015). Pilot hydraulic system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***9 | High pressure hose assembly | |
| 2 | Z***7 | High pressure hose assembly | |
| 3 | Z***0 | Clip | |
| 4 | Z***1 | High pressure hose assembly | |
| 5 | B***5 | Bolt | |
| 6 | Z***0 | Pilot clip | |
| 7 | B***1 | Nut | |
| 8 | B***3 | Washer | |
| 9 | W***0 | Clip | |
| 10 | Z***0 | Bracket | |
| 11 | Z***0 | Sleeve | |
| 12 | Z***8 | Hose cover | |
| 13 | Z***7 | Pilot hose assembly | |
| 14 | Z***5 | Pilot oil pipe assembly | |
| 15 | В***5 | Bolt | |
| 16 | W***B | Selection valve | |
| 17 | Z***0 | Pilot hose assembly | |
| 18 | Z***7 | Pilot hose assembly | |
| 19 | Z***3 | Pilot oil pipe assemblу | |
| 20 | W***B | Check valve | |
| 21 | W***0 | Pressure tap | |
| 22 | Z***0 | Pilot hose | |
| 23 | Z***9 | Tee connection assembly | |
| 24 | B***5 | O-ring | |
| 25 | Z***0 | U bolt | |
| 26 | W***0 | Accumulator | |
| 27 | B***2 | Washer | |
| 28 | B***3 | Lock nut | |
| 29 | B***0 | Bole | |
| 30 | B***7 | Nut | |
| 31 | B***2 | Washer | |
| 32 | W***A | Pressure filter | |
| 32 | W***A | Filter | |
| 33 | Z***1 | Pilot oil pipe assembly | |
| 34 | Z***0 | Adapter | |
| 35 | B***3 | Washer | |
| 36 | W***0 | Proportion pilot valve | |
| 37 | Z***0 | Connetion fitting | |
| 38 | B***1 | Bolt | |
| 39 | Z***0 | Tilt bucket control lever | |
| 40 | Z***0 | Lift control rod | |
| 41 | Z***0 | Handle | |
| 42 | Z***0 | Lift control rod | |
| 43 | Z***5 | Pilot hose assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
