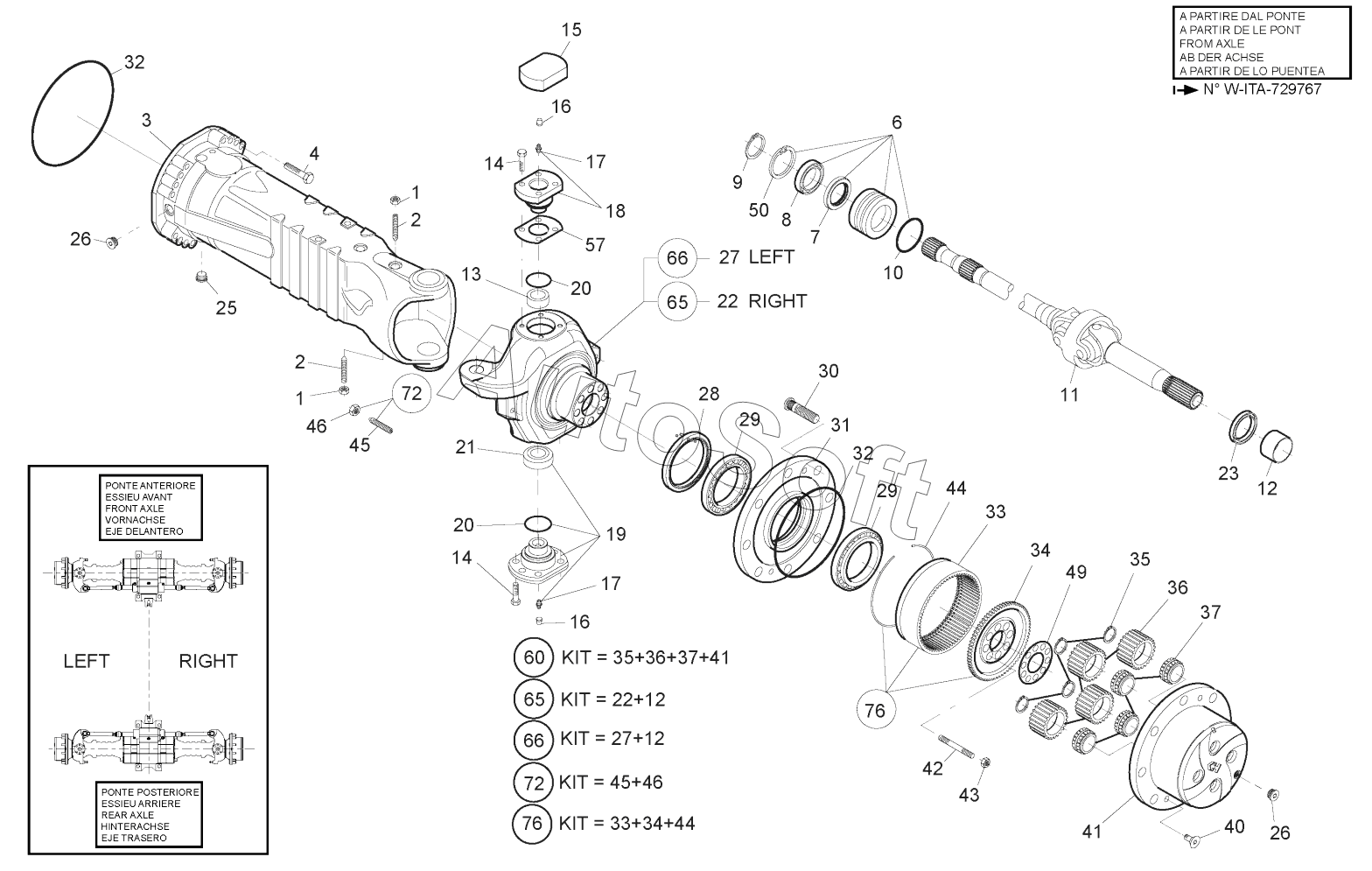

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). FRONT AXLE REDUCTION GEAR
44
44
30
31
32
32
33
33
34
34
35
35
36
36
37
37
40
41
41
42
43
29
29
45
45
46
46
49
50
57
57
57
60
65
65
66
66
72
72
76
76
15
2
2
3
4
6
7
8
9
10
11
12
12
12
13
14
14
1
1
16
16
17
17
18
19
20
20
21
22
22
23
25
26
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Nut | |
| 2 | 5***0 | Retaining screw | |
| 3 | 5***1 | Lateral casing | |
| 4 | 7***8 | Screw | |
| 6 | 5***3 | Bushing | |
| 7 | 1***0 | Ring | |
| 8 | 1***6 | Bearing ball 6210 | |
| 9 | 9***9 | Circlip | |
| 10 | 5***2 | Seal | |
| 11 | 9***4 | Cardan | |
| 12 | 4***7 | Ring | |
| 13 | 7***6 | Ring | |
| 14 | 7***9 | Screw | |
| 15 | 6***3 | Cover | |
| 16 | 1***6 | Plug | |
| 17 | 5***4 | Straight greaser | |
| 18 | 5***8 | Steering wheel swivel | |
| 19 | 5***8 | Steering wheel swivel | |
| 20 | 5***9 | Rubber ring | |
| 21 | 5***0 | Ball joint | |
| 22 | 6***6 | Steering box | |
| 23 | 6***3 | Watertight seal | |
| 25 | 7***8 | Drain plug | |
| 26 | 6***8 | Drain plug | |
| 27 | 6***9 | Steering box | |
| 28 | 6***6 | Watertight seal | |
| 29 | 5***4 | Roller bearing | |
| 30 | 7***6 | Stud | |
| 31 | 6***6 | Wheel hub | |
| 32 | 1***3 | O ring | |
| 33 | 5***3 | Toothed gear ring | |
| 34 | 5***8 | Bracket | |
| 35 | 5***8 | Circlip | |
| 36 | 5***9 | Planet gear (teeth) | |
| 37 | 5***0 | Bearing | |
| 40 | 4***3 | Screw | |
| 41 | 7***8 | Support | |
| 42 | 7***2 | Stud bolt | |
| 43 | 7***7 | Nut | |
| 44 | 5***4 | Circlip | |
| 45 | 6***9 | Screw | |
| 46 | 1***2 | Nut | |
| 49 | 7***2 | Metal safety plate | |
| 50 | 1***0 | Ring | |
| 57 | 5***9 | Shim | |
| 57 | 5***0 | Shim | |
| 57 | 5***1 | Shim | |
| 60 | 7***4 | Planet gear support kit | |
| 65 | 6***6 | Steering box | |
| 66 | 6***9 | Steering box | |
| 72 | 7***8 | Screw | |
| 76 | 7***5 | Support kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
