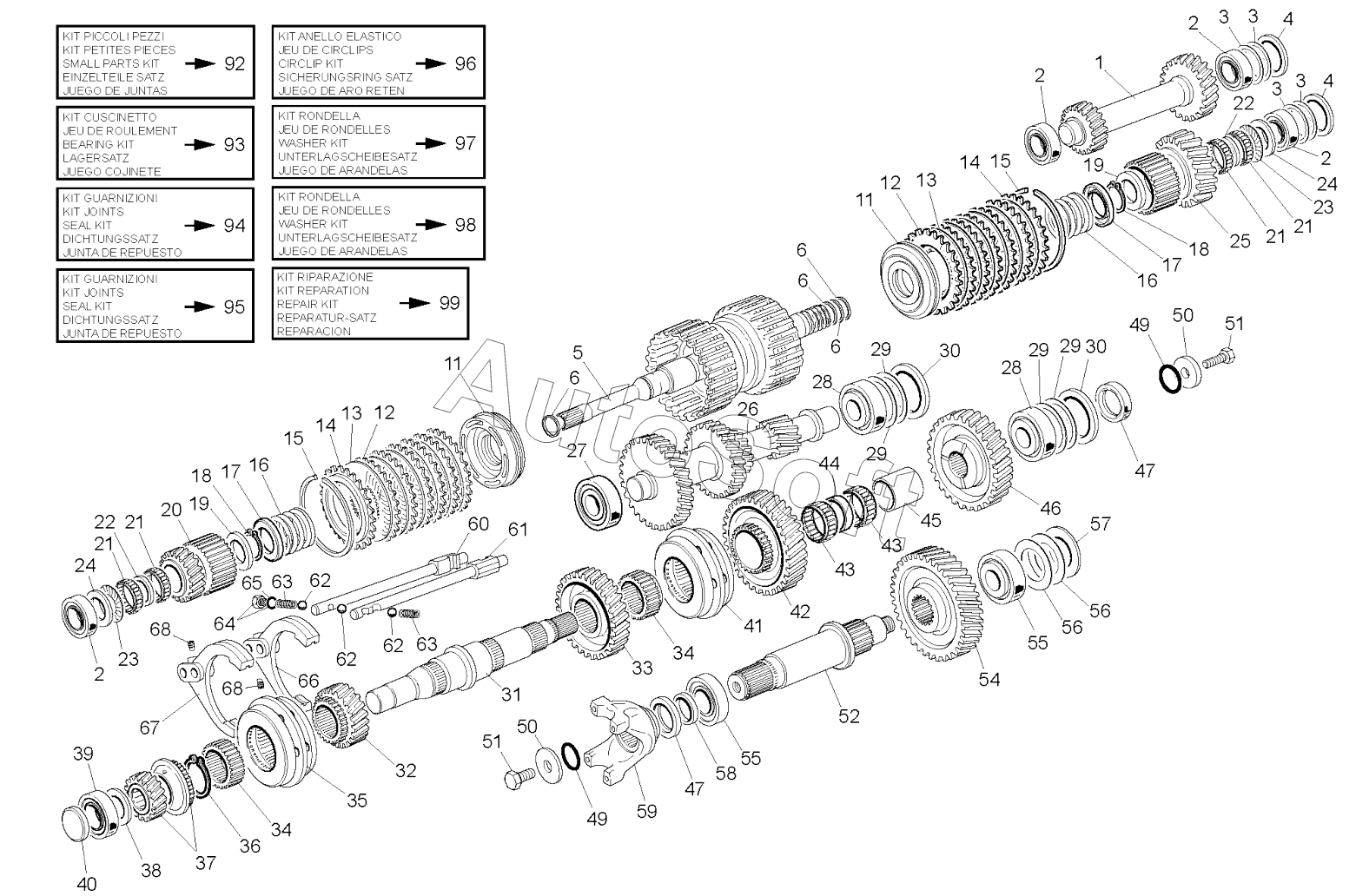

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). GEAR BOX
47
47
56
56
56
56
56
56
56
56
56
56
56
56
55
55
54
52
51
51
50
50
49
49
57
46
45
44
43
43
42
41
40
39
38
67
99
98
97
96
95
94
93
92
68
68
37
66
65
64
63
63
62
62
62
61
60
59
58
6
6
6
6
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
20
5
4
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
29
29
29
29
36
35
34
34
33
32
31
30
30
29
29
29
29
29
29
29
29
1
29
29
29
29
28
28
27
26
25
24
24
23
23
22
22
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Reverser pinion (teeth) | |
| 2 | 1***1 | Bearing | |
| 3 | 1***5 | Shim | |
| 3 | 1***6 | Shim | |
| 3 | 1***7 | Shim | |
| 3 | 1***8 | Shim | |
| 3 | 1***9 | Shim | |
| 3 | 1***0 | Shim | |
| 4 | 1***7 | Spacer | |
| 5 | 5***2 | Input shaft | |
| 6 | 1***4 | Watertight seal | |
| 11 | 7***9 | Piston kit | |
| 12 | 5***7 | Clutch disc | |
| 13 | 5***8 | Friction disc | |
| 14 | 5***6 | Plate | |
| 15 | 5***5 | Circlip | |
| 16 | 5***1 | Spring | |
| 17 | 5***0 | Ring | |
| 18 | 5***9 | Circlip | |
| 19 | 5***9 | Flat washer | |
| 20 | 5***2 | Primary forward pinion | |
| 21 | 1***1 | Needle bearings | |
| 22 | 5***9 | Spacer | |
| 23 | 5***2 | Bearing | |
| 24 | 5***4 | Stop washer | |
| 25 | 5***4 | Primary reversing pinion | |
| 26 | 5***0 | Countershaft | |
| 27 | 1***2 | Bearing | |
| 28 | 5***6 | Bearing | |
| 29 | 1***9 | Shim | |
| 29 | 1***0 | Shim | |
| 29 | 1***1 | Shim | |
| 29 | 1***2 | Shim | |
| 30 | 1***8 | Spacer | |
| 31 | 7***6 | Output shaft | |
| 32 | 7***4 | Pinion | |
| 33 | 7***5 | Pinion | |
| 34 | 1***6 | Spline sleeve | |
| 35 | 1***5 | Synchro assembly | |
| 36 | 1***4 | Circlip | |
| 37 | 7***3 | Pinion | |
| 38 | 5***4 | Washer | |
| 39 | 5***8 | Bearing | |
| 40 | 5***2 | Plug | |
| 41 | 1***5 | Synchro assembly | |
| 42 | 1***8 | Pinion | |
| 43 | 1***1 | Bearing | |
| 44 | 1***3 | Spacer | |
| 45 | 1***2 | Sleeve | |
| 46 | 5***7 | Output shaft drive pinion | |
| 47 | 1***6 | Watertight seal | |
| 49 | 5***6 | O ring | |
| 50 | 1***8 | Washer | |
| 51 | 5***0 | Screw | |
| 52 | 5***3 | Output shaft | |
| 54 | 5***4 | Pinion | |
| 55 | 5***7 | Bearing | |
| 56 | 5***0 | Shim | |
| 56 | 5***1 | Shim | |
| 56 | 5***2 | Shim | |
| 56 | 5***3 | Shim | |
| 57 | 5***9 | Spacer | |
| 58 | 5***8 | Spacer | |
| 59 | 5***7 | Hitching yoke | |
| 60 | 5***4 | 1st and 2nd shift rail | |
| 61 | 5***5 | 3rd and 4th shift rail | |
| 62 | 1***9 | Ball | |
| 63 | 4***0 | Spring | |
| 64 | 5***5 | Plug | |
| 65 | 1***7 | O ring | |
| 66 | 5***2 | Shift fork | |
| 67 | 5***3 | Shift form | |
| 68 | 1***7 | Screw | |
| 92 | 5***4 | Parts kit | |
| 93 | 5***5 | Tbd_sbom | |
| 94 | 5***2 | Seal kit | |
| 95 | 5***3 | Seal kit | |
| 96 | 5***4 | Circlips kit | |
| 97 | 5***5 | Washer set | |
| 98 | 5***0 | Thrust washer set | |
| 99 | 5***2 | Repair kit |
