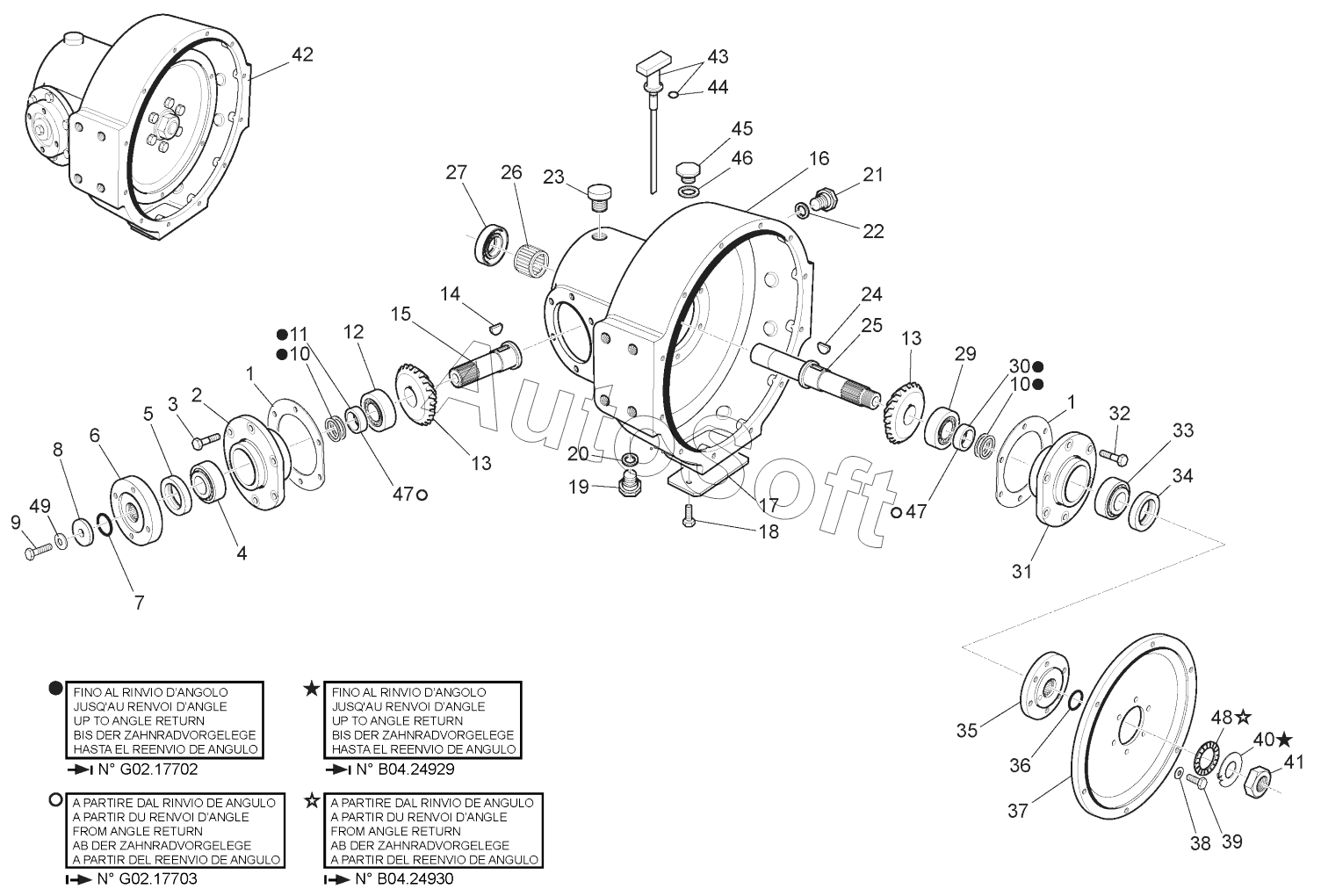

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). ANGLE RETURN
37
47
47
47
46
45
42
41
40
39
38
47
47
47
36
35
34
33
32
31
30
29
47
47
47
49
48
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
27
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
5
10
10
10
10
10
10
10
10
9
8
7
6
10
10
4
3
2
1
1
1
1
1
1
1
1
1
1
1
1
18
26
25
24
23
22
21
20
19
1
1
1
17
16
15
14
13
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Shim | |
| 1 | 5***8 | Shim | |
| 1 | 5***9 | Shim | |
| 1 | 5***0 | Shim | |
| 1 | 5***1 | Shim | |
| 2 | 5***3 | Flange | |
| 3 | 1***0 | Screw | |
| 4 | 1***1 | Bearing | |
| 5 | 5***7 | Seal | |
| 6 | 7***1 | Coupling flange | |
| 7 | 5***6 | O ring | |
| 8 | 1***8 | Washer | |
| 9 | 5***0 | Screw | |
| 10 | 5***9 | Shim | |
| 10 | 5***0 | Shim | |
| 10 | 5***1 | Shim | |
| 10 | 5***2 | Shim | |
| 10 | 5***3 | Shim | |
| 11 | 5***4 | Spacer | |
| 12 | 5***2 | Bearing | |
| 13 | 5***2 | Bevel pinion assembly (teeth) | |
| 14 | 5***8 | Key | |
| 15 | 5***7 | Pin | |
| 16 | 5***4 | Housing | |
| 17 | 5***3 | Inspection hatch | |
| 18 | 7***1 | Screw | |
| 19 | 5***2 | Plug | |
| 20 | 5***1 | Seal | |
| 21 | 5***4 | Plug | |
| 22 | 5***3 | Watertight seal | |
| 23 | 1***5 | Breather | |
| 24 | 5***8 | Key | |
| 25 | 5***9 | Drive shaft | |
| 26 | 5***9 | Needle bearings | |
| 27 | 5***8 | Seal | |
| 29 | 5***5 | Bearing | |
| 30 | 5***4 | Spacer | |
| 31 | 5***5 | Flange | |
| 32 | 1***0 | Screw | |
| 33 | 5***5 | Bearing | |
| 34 | 5***7 | Seal | |
| 35 | 5***0 | Flange | |
| 36 | 5***6 | O ring | |
| 37 | 5***5 | Flange | |
| 38 | 5***6 | Washer | |
| 39 | 1***4 | Screw | |
| 40 | 5***8 | Lock washer | |
| 41 | 5***9 | Nut | |
| 42 | 2***8 | Angle transmission | |
| 45 | 5***4 | Plug | |
| 46 | 5***3 | Watertight seal | |
| 47 | 6***4 | Spacer | |
| 47 | 6***5 | Spacer | |
| 47 | 6***6 | Spacer | |
| 47 | 6***7 | Spacer | |
| 47 | 6***8 | Spacer | |
| 47 | 6***9 | Spacer | |
| 47 | 6***0 | Spacer | |
| 47 | 6***1 | Spacer | |
| 47 | 6***2 | Spacer | |
| 47 | 6***3 | Spacer | |
| 47 | 6***4 | Spacer | |
| 47 | 6***5 | Spacer | |
| 47 | 7***9 | Spacer | |
| 47 | 7***0 | Spacer | |
| 47 | 7***1 | Spacer | |
| 47 | 7***2 | Spacer | |
| 48 | 7***9 | Washer | |
| 49 | 7***3 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
