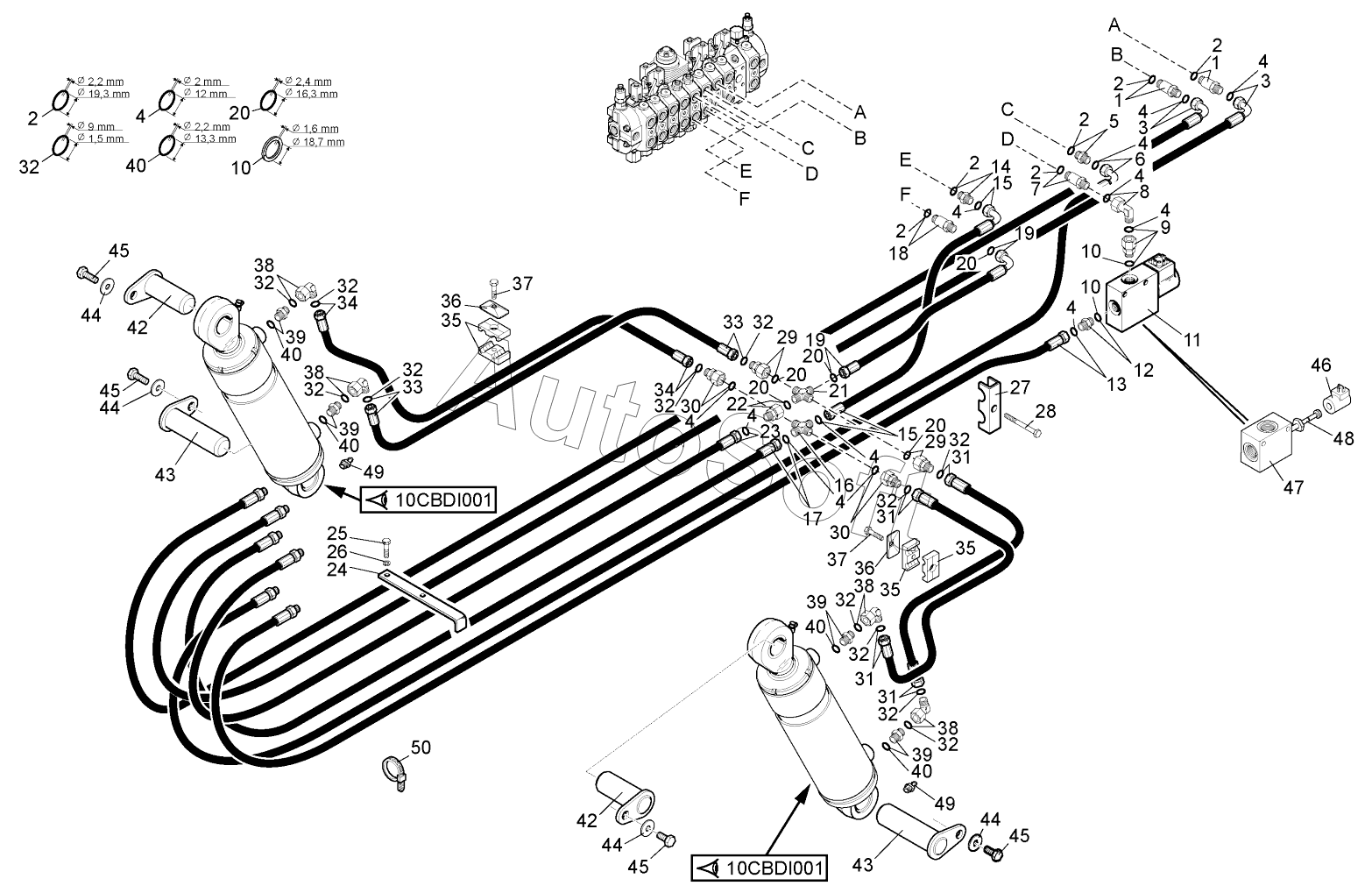

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). HYDRAULIC (Compensation-tilting-telescope-optional circuit)
38
38
38
38
38
26
27
28
29
29
30
30
31
31
31
31
32
32
32
32
32
32
32
32
32
32
32
32
32
33
33
34
34
35
35
35
36
36
37
37
25
39
39
39
39
40
40
40
40
40
42
42
43
43
44
44
44
44
45
45
45
45
46
47
48
49
49
50
13
2
2
2
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
6
7
8
9
10
10
10
11
12
1
1
14
15
15
16
17
18
19
19
20
20
20
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Extension union | |
| 2 | 1***3 | O ring | |
| 3 | 2***9 | Hose | |
| 4 | 1***6 | O ring | |
| 5 | 1***5 | Union | |
| 6 | 2***9 | Hose | |
| 7 | 1***8 | Extension union | |
| 8 | 1***5 | Elbow connector adaptor | |
| 9 | 1***2 | Pipe fitting | |
| 10 | 1***7 | Watertight seal | |
| 11 | 2***3 | Safety valve block | |
| 12 | 4***8 | Pipe fitting | |
| 13 | 1***3 | Hose | |
| 14 | 1***5 | Union | |
| 15 | 2***2 | Lifting cylinder hose | |
| 16 | 1***5 | Cross-link connector | |
| 17 | 2***7 | Hose | |
| 18 | 1***9 | Extension union | |
| 19 | 2***6 | Hose | |
| 20 | 8***8 | O ring | |
| 21 | 1***6 | Cross-link connector | |
| 22 | 2***9 | Reducing gear adaptor connector | |
| 23 | 2***8 | Hose | |
| 24 | 2***4 | Flange | |
| 25 | 5***0 | Screw | |
| 26 | 4***5 | Washer | |
| 27 | 2***4 | Guide | |
| 28 | 5***3 | Screw | |
| 29 | 7***1 | Reducing gear adaptor connector | |
| 30 | 1***6 | Reducing gear adaptor connector | |
| 31 | 2***5 | Compensation cylinder hose | |
| 32 | 1***4 | O ring | |
| 33 | 2***9 | Compensation cylinder hose | |
| 34 | 2***6 | Compensation cylinder hose | |
| 35 | 1***8 | Half clamp | |
| 36 | 1***4 | Protection plate | |
| 37 | 6***3 | Screw | |
| 38 | 1***3 | Elbow connector adaptor | |
| 39 | 1***7 | Union | |
| 40 | 1***6 | O ring | |
| 42 | 2***0 | Hinge pin | |
| 43 | 2***2 | Pin | |
| 44 | 4***1 | Washer | |
| 45 | 6***7 | Screw | |
| 46 | 5***2 | Solenoid | |
| 47 | 5***1 | Hydraulic block | |
| 48 | 5***0 | Electrovalve | |
| 49 | 1***6 | Straight greaser | |
| 50 | 2***1 | Clamp |
