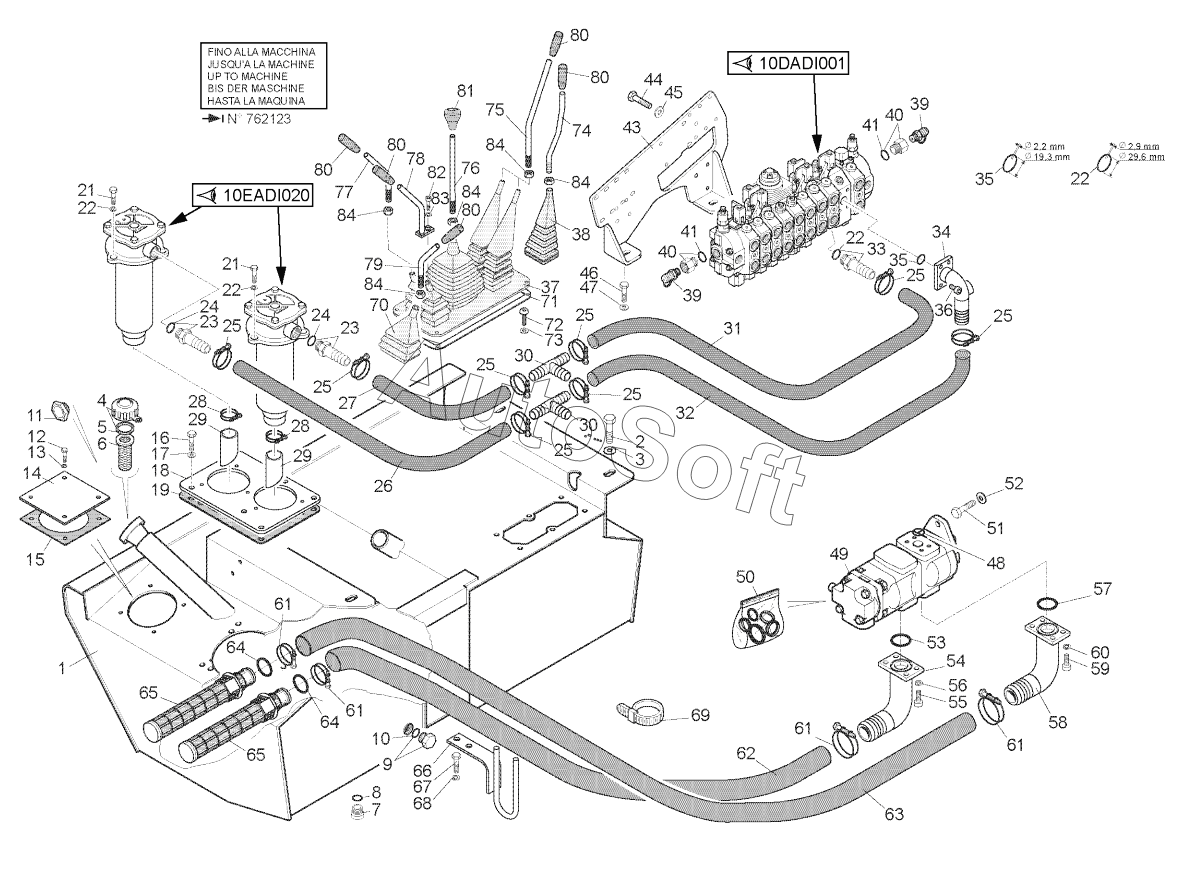

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). HYDRAULIC (Principal circuit)
54
64
64
63
62
61
61
61
61
60
59
58
57
56
55
65
65
53
52
51
50
49
48
47
46
45
75
84
84
84
84
84
83
82
81
80
80
80
80
80
79
78
77
76
44
74
73
72
71
70
69
68
67
66
11
22
22
22
22
21
21
19
18
17
16
15
14
13
12
23
23
10
9
8
7
6
5
4
3
2
33
43
41
41
40
40
39
39
38
37
36
35
35
34
1
32
31
30
30
29
29
28
28
27
26
25
25
25
25
25
25
25
25
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Tank | |
| 2 | 5***4 | Screw | |
| 3 | 6***5 | Washer | |
| 4 | 6***5 | Hydraulic oil filler cap | |
| 5 | 1***1 | Watertight seal | |
| 6 | 6***5 | Filling filter | |
| 7 | 1***5 | Plug | |
| 8 | 1***6 | Watertight seal | |
| 9 | 2***9 | Plug | |
| 10 | 1***8 | Watertight seal | |
| 11 | 4***6 | Level | |
| 12 | 4***7 | Screw | |
| 13 | 4***5 | Washer | |
| 14 | 2***2 | Cover | |
| 15 | 2***7 | Seal | |
| 16 | 4***7 | Screw | |
| 17 | 3***1 | Copper joint | |
| 18 | 2***9 | Cover | |
| 19 | 2***8 | Seal | |
| 21 | 4***7 | Screw | |
| 22 | 4***5 | Washer | |
| 23 | 1***2 | Connection | |
| 24 | 1***4 | O ring | |
| 25 | 3***9 | Clamp | |
| 26 | 1***2 | Hose | |
| 27 | 1***5 | Hose | |
| 28 | 2***5 | Clamp | |
| 29 | 2***6 | Hose | |
| 30 | 2***1 | Pipe fitting | |
| 31 | 6***5 | Sleeve | |
| 32 | 1***5 | Sleeve | |
| 33 | 1***2 | Connection | |
| 34 | 2***2 | Plate | |
| 35 | 2***8 | O-ring | |
| 36 | 1***5 | Screw | |
| 37 | 2***9 | Flexible dust cover | |
| 38 | 2***3 | Flexible dust cover | |
| 39 | 7***9 | Pipe fitting | |
| 40 | 2***9 | Pipe fitting | |
| 41 | 1***2 | O ring | |
| 43 | 2***5 | Support | |
| 44 | 4***7 | Screw | |
| 45 | 6***4 | Washer | |
| 46 | 6***7 | Screw | |
| 47 | 7***0 | Washer | |
| 48 | 2***3 | Pump | |
| 49 | 7***0 | Valve | |
| 50 | 7***5 | Seal kit | |
| 51 | 2***7 | Screw | |
| 52 | 7***0 | Washer | |
| 53 | 4***9 | O ring | |
| 54 | 2***1 | Flange | |
| 55 | 5***0 | Screw | |
| 56 | 4***2 | Washer | |
| 57 | 9***3 | O-ring | |
| 58 | 2***9 | Plate | |
| 59 | 1***5 | Screw | |
| 60 | 4***1 | Washer | |
| 61 | 2***7 | Clamp | |
| 62 | 2***3 | Sleeve | |
| 63 | 2***4 | Sleeve | |
| 64 | 7***4 | O-ring | |
| 65 | 2***3 | Filter | |
| 66 | 2***7 | Support | |
| 67 | 6***7 | Screw | |
| 68 | 4***1 | Washer | |
| 69 | 2***0 | Clamp | |
| 70 | 2***8 | Flexible dust cover | |
| 71 | 2***7 | Support | |
| 72 | 1***2 | Screw | |
| 73 | 1***7 | Washer | |
| 74 | 2***9 | Lever | |
| 75 | 2***3 | Lever | |
| 76 | 2***1 | Lever | |
| 77 | 2***4 | Lever | |
| 78 | 2***8 | Lever | |
| 79 | 2***6 | Lever | |
| 80 | 2***6 | Handle | |
| 81 | 2***0 | Handle | |
| 82 | 1***5 | Screw | |
| 83 | 4***1 | Washer | |
| 84 | 5***8 | Nut |
