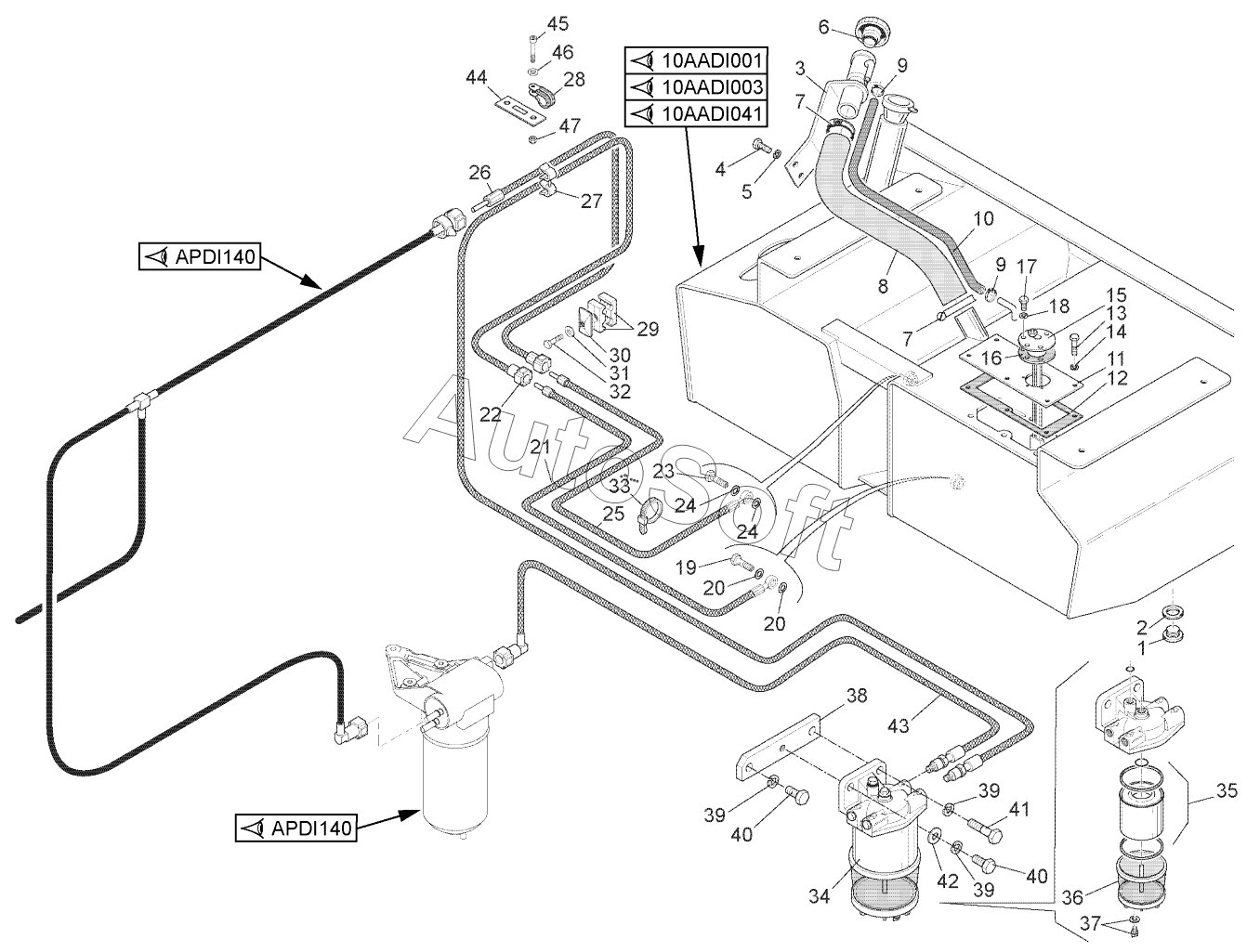

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). ENGINE-TRANSMISSION ADAPTATION (Combustible circuit)
36
25
26
27
28
29
30
31
32
33
34
35
24
24
37
38
39
39
39
40
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
7
8
9
9
10
11
12
1
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Plug | |
| 2 | 1***6 | Watertight seal | |
| 3 | 2***1 | Support | |
| 4 | 4***7 | Screw | |
| 5 | 4***5 | Washer | |
| 6 | 2***0 | Plug | |
| 7 | 9***9 | Clamp | |
| 8 | 2***0 | Sleeve | |
| 9 | 3***8 | Clamp | |
| 10 | 7***8 | Sleeve | |
| 11 | 2***1 | Plate | |
| 12 | 2***8 | Seal | |
| 13 | 5***6 | Screw | |
| 14 | 4***5 | Washer | |
| 15 | 2***4 | Indicator | |
| 16 | 1***5 | Rubber seal | |
| 17 | 1***1 | Screw | |
| 18 | 1***4 | Washer | |
| 19 | 1***7 | Screw | |
| 20 | 3***1 | Copper joint | |
| 21 | 2***9 | Hose | |
| 22 | 2***3 | Hose | |
| 23 | 1***7 | Screw | |
| 24 | 3***1 | Copper joint | |
| 25 | 2***0 | Hose | |
| 26 | 2***6 | Hose | |
| 27 | 2***2 | Clamp | |
| 28 | 2***9 | Clamp | |
| 29 | 1***3 | Half clamp | |
| 30 | 1***4 | Protection plate | |
| 31 | 6***4 | Washer | |
| 32 | 1***7 | Screw | |
| 33 | 2***0 | Clamp | |
| 34 | 2***1 | Fuel filter | |
| 35 | 7***7 | Fuel pre-filter | |
| 36 | 7***7 | Water separator bowl | |
| 37 | 4***1 | Plug | |
| 38 | 2***8 | Support | |
| 39 | 4***2 | Washer | |
| 40 | 5***4 | Screw | |
| 41 | 6***5 | Screw | |
| 42 | 2***7 | Washer | |
| 43 | 2***2 | Hose | |
| 44 | 9***8 | Plate | |
| 45 | 7***8 | Screw | |
| 46 | 6***4 | Washer | |
| 47 | 5***2 | Nut |
