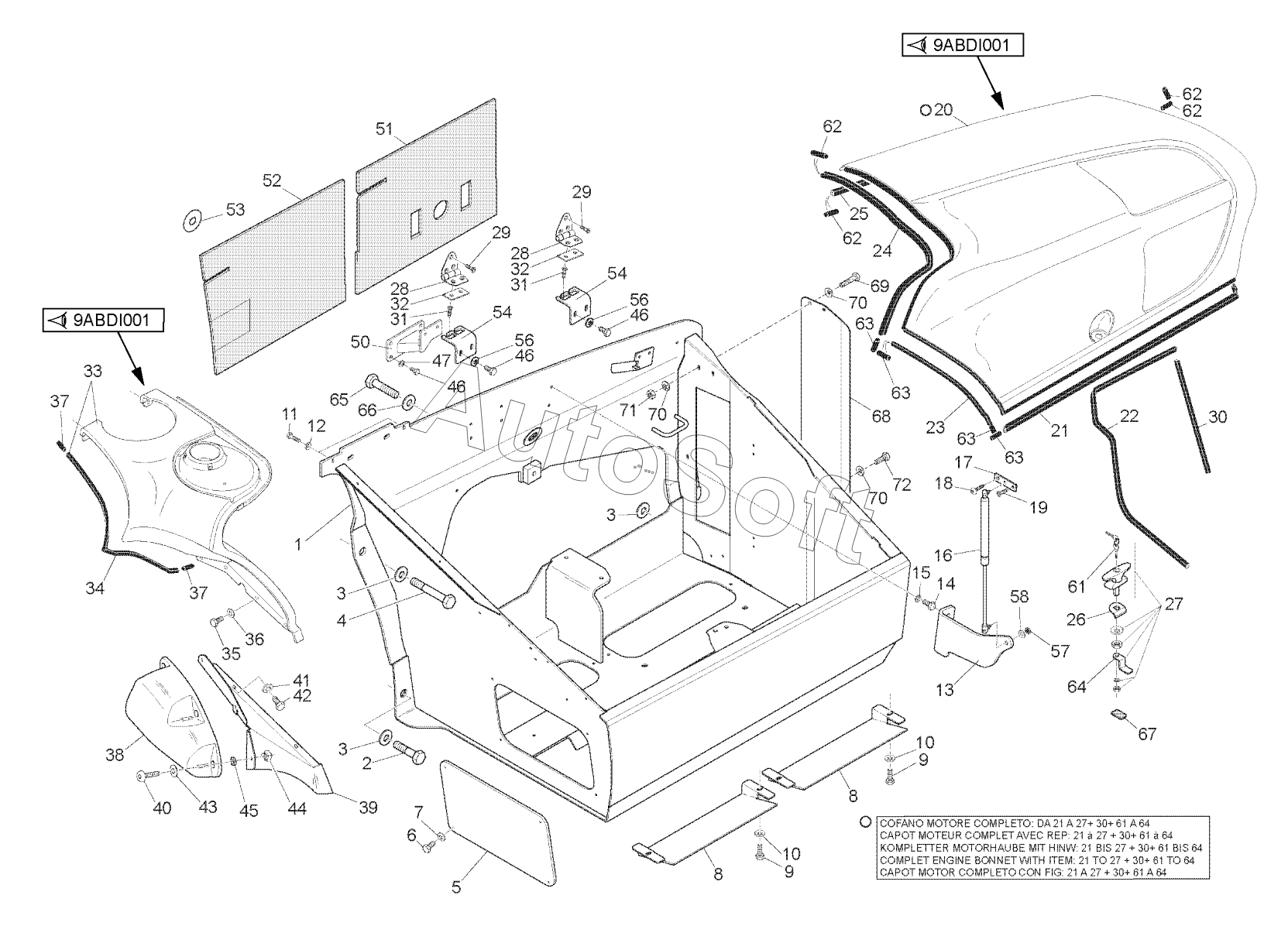

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3 (2019). BODY - FRAME
42
52
51
50
47
46
46
46
45
44
43
53
41
40
39
38
37
37
36
35
64
72
71
70
70
70
69
68
67
66
65
34
63
63
63
63
62
62
62
62
61
58
57
56
56
54
54
9
9
17
16
15
14
13
12
11
10
10
18
8
8
7
6
5
4
3
3
3
2
1
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Compartment | |
| 2 | 5***8 | Screw | |
| 3 | 7***1 | Washer | |
| 4 | 4***7 | Screw | |
| 5 | 2***4 | Inspection hatch | |
| 6 | 5***6 | Screw | |
| 7 | 1***2 | Washer | |
| 8 | 2***4 | Cover | |
| 9 | 5***1 | Screw | |
| 10 | 6***1 | Washer | |
| 11 | 5***5 | Screw | |
| 12 | 1***2 | Washer | |
| 13 | 2***8 | Support | |
| 14 | 5***1 | Screw | |
| 15 | 4***5 | Washer | |
| 16 | 2***3 | Air spring | |
| 17 | 2***6 | Mounting plate | |
| 18 | 2***4 | Screw | |
| 19 | 4***2 | Screw | |
| 20 | 3***9 | Bonnet | |
| 21 | 2***0 | Profile seal | |
| 22 | 2***1 | Profile seal | |
| 23 | 2***2 | Profile seal | |
| 24 | 2***3 | Profile seal | |
| 25 | 2***8 | Profile seal | |
| 26 | 2***4 | Mounting plate | |
| 27 | 2***8 | Handle | |
| 28 | 1***8 | Hinge | |
| 29 | 6***5 | Screw | |
| 30 | 2***9 | Profile seal | |
| 31 | 6***5 | Screw | |
| 32 | 2***1 | Thickness | |
| 33 | 2***3 | Complete soundproof engine cover | |
| 34 | 2***5 | Profile seal | |
| 35 | 2***3 | Screw | |
| 36 | 1***2 | Washer | |
| 37 | 2***5 | Profile seal | |
| 38 | 2***8 | Housing | |
| 39 | 2***1 | Housing | |
| 40 | 2***9 | Screw | |
| 41 | 1***2 | Washer | |
| 42 | 2***3 | Screw | |
| 43 | 2***4 | Washer | |
| 44 | 2***0 | Nut | |
| 45 | 2***9 | Ring | |
| 46 | 2***3 | Screw | |
| 47 | 4***5 | Washer | |
| 50 | 2***9 | Support | |
| 51 | 2***6 | Panel | |
| 52 | 2***3 | Soundproofing | |
| 53 | 2***1 | Clip | |
| 54 | 2***8 | Support | |
| 56 | 6***1 | Washer | |
| 57 | 3***2 | Nut | |
| 58 | 6***4 | Washer | |
| 61 | 1***8 | Ignition key | |
| 62 | 2***5 | Profile seal | |
| 63 | 2***5 | Profile seal | |
| 64 | 7***7 | Cam | |
| 65 | 6***8 | Screw | |
| 66 | 2***1 | Washer | |
| 67 | 2***0 | Protection | |
| 68 | 2***4 | Plate | |
| 69 | 4***8 | Screw | |
| 70 | 1***2 | Washer | |
| 71 | 2***4 | Nut | |
| 72 | 5***6 | Screw |
