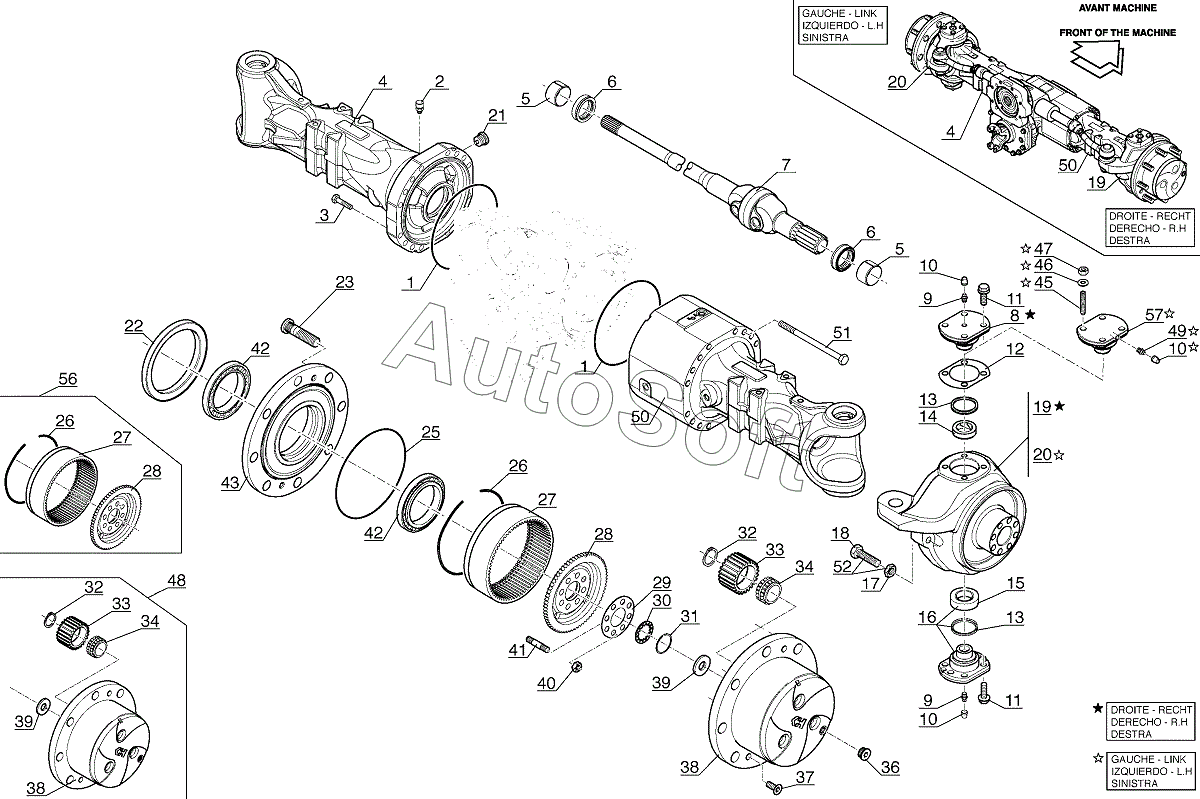

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). FRONT AXLE REDUCTION GEAR, AX 2049
1
1
2
3
4
4
5
5
6
6
7
8
9
9
10
10
10
11
11
12
12
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23
25
26
26
27
27
28
28
29
30
31
32
32
33
33
34
34
36
37
38
38
39
39
40
41
42
42
43
45
46
47
48
49
50
50
51
52
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | O ring | |
| 2 | 8***3 | Breather | |
| 3 | 7***0 | Screw | |
| 4 | 7***8 | Lateral axle case | |
| 5 | 7***6 | Socket | |
| 6 | 7***7 | Seal | |
| 7 | 7***9 | Cardan | |
| 8 | 7***9 | Pivot pin | |
| 9 | 1***3 | Grease nipple | |
| 10 | 1***6 | Plug | |
| 11 | 6***3 | Screw | |
| 12 | 7***0 | Shim | |
| 12 | 7***1 | Shim | |
| 12 | 7***2 | Shim | |
| 13 | 7***3 | Seal | |
| 14 | 7***6 | Ring | |
| 15 | 7***4 | Socket | |
| 16 | 7***5 | Pivot pin | |
| 17 | 4***3 | Nut | |
| 18 | 6***9 | Screw | |
| 19 | 7***4 | Steering case | |
| 20 | 7***3 | Steering case | |
| 21 | 7***3 | Plug | |
| 22 | 7***7 | Seal | |
| 23 | 7***6 | Stud | |
| 25 | 1***3 | O ring | |
| 26 | 5***4 | Circlip | |
| 27 | 5***3 | Toothed gear ring | |
| 28 | 7***9 | Hub | |
| 29 | 7***5 | Locking plate | |
| 30 | 7***6 | Bushing | |
| 31 | 7***2 | Circlip | |
| 32 | 5***8 | Circlip | |
| 33 | 5***9 | Planet gear (teeth) | |
| 34 | 5***0 | Bearing | |
| 36 | 6***8 | Drain plug | |
| 37 | 6***0 | Screw | |
| 38 | 6***2 | Planet wheel bracket | |
| 39 | 6***0 | Washer | |
| 40 | 7***6 | Nut | |
| 41 | 7***5 | Stud-bolt | |
| 42 | 6***6 | Bearing | |
| 43 | 7***4 | Wheel hub | |
| 45 | 7***3 | Stud bolt | |
| 46 | 6***2 | Washer | |
| 47 | 6***1 | Nut | |
| 48 | 7***7 | Planet wheel bracket kit | |
| 49 | 7***7 | Greaser | |
| 50 | 7***2 | Lateral axle case | |
| 51 | 7***5 | Screw | |
| 52 | 7***8 | Screw | |
| 56 | 7***0 | Ring gear bracket | |
| 57 | 7***6 | Pivot pin |
