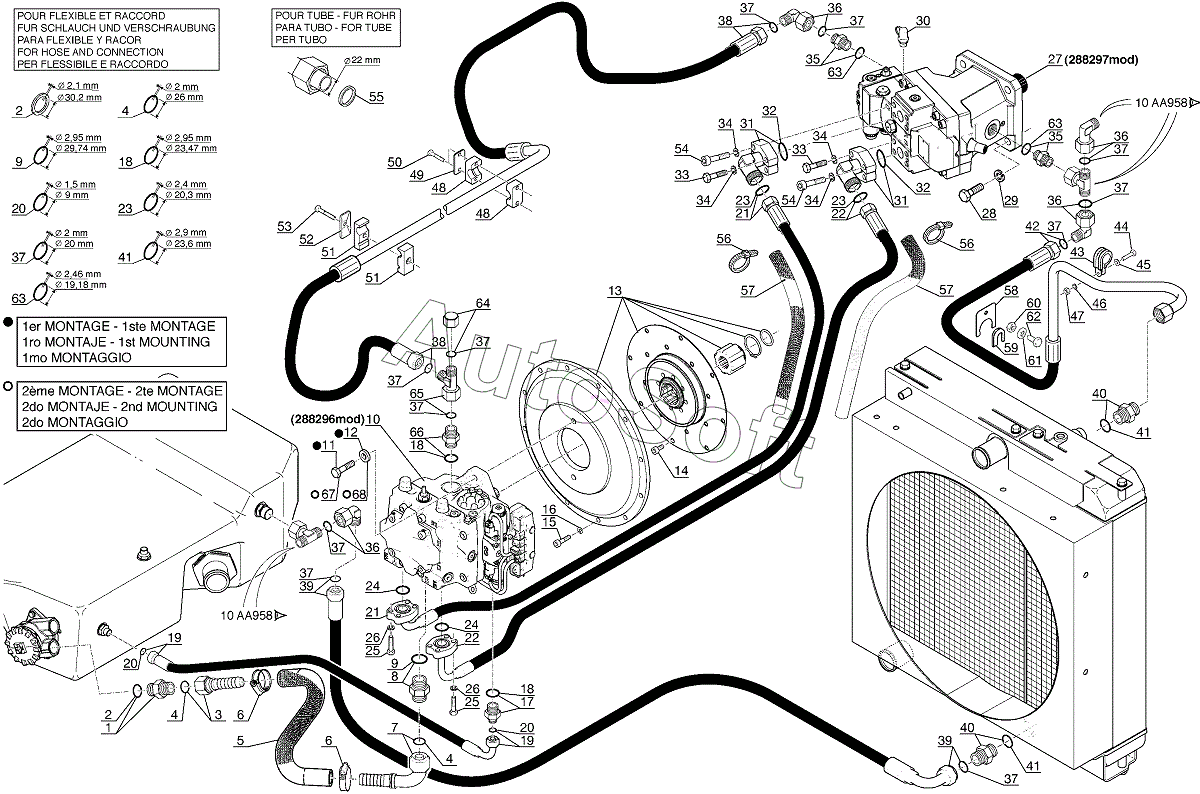

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). HYDROSTATIC TRANSMISSION CIRCUIT, 4 AB 236
43
51
51
50
49
48
48
47
46
45
44
52
42
41
41
41
40
40
39
39
38
38
37
37
37
37
37
37
37
37
37
37
37
37
36
36
36
36
60
68
67
66
65
64
63
63
63
62
61
35
35
59
58
57
57
56
56
55
54
54
53
9
9
17
16
15
14
13
12
11
10
18
18
18
8
7
6
6
5
4
4
4
3
2
2
26
26
34
34
34
34
33
33
32
32
31
31
30
29
28
27
1
25
25
24
24
23
23
23
22
22
21
21
20
20
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Union | |
| 2 | 1***5 | Watertight seal | |
| 3 | 2***3 | Connection | |
| 4 | 1***9 | O ring | |
| 5 | 2***4 | Hose | |
| 6 | 2***8 | Clamp | |
| 7 | 2***1 | Notched elbow connector | |
| 8 | 7***0 | Connection | |
| 9 | 4***8 | O ring | |
| 10 | 2***6 | Hydrostatic pump | |
| 11 | 4***9 | Screw | |
| 12 | 2***4 | Washer | |
| 13 | 2***6 | Coupling piece | |
| 14 | 1***2 | Screw | |
| 15 | 1***9 | Screw | |
| 16 | 4***2 | Washer | |
| 17 | 2***2 | Connection | |
| 18 | 1***8 | O ring | |
| 19 | 2***2 | Hose | |
| 20 | 1***4 | O ring | |
| 21 | 2***3 | Hose | |
| 22 | 2***6 | Hose | |
| 23 | 1***6 | O ring | |
| 24 | 8***2 | O ring | |
| 25 | 2***1 | Screw | |
| 26 | 4***2 | Washer | |
| 27 | 2***7 | Hydrostatic motor | |
| 28 | 2***7 | Screw | |
| 29 | 4***1 | Washer | |
| 30 | 1***5 | Pressure test | |
| 31 | 2***6 | Flange | |
| 32 | 2***8 | O-ring | |
| 33 | 2***5 | Screw | |
| 34 | 4***1 | Washer | |
| 35 | 2***5 | Union | |
| 36 | 2***4 | Connection | |
| 37 | 1***7 | O ring | |
| 38 | 2***6 | Tube & Hose | |
| 39 | 2***5 | Hose | |
| 40 | 2***6 | Union | |
| 41 | 1***2 | O ring | |
| 42 | 2***6 | Tube & Hose | |
| 43 | 8***6 | Clamp | |
| 44 | 5***6 | Screw | |
| 45 | 6***4 | Washer | |
| 46 | 4***5 | Washer | |
| 47 | 5***8 | Nut | |
| 48 | 1***8 | Half clamp | |
| 49 | 1***1 | Protection plate | |
| 50 | 5***6 | Screw | |
| 51 | 2***7 | Half-clamp | |
| 52 | 1***4 | Protection plate | |
| 53 | 5***1 | Screw | |
| 54 | 5***1 | Screw | |
| 55 | 2***6 | Seal | |
| 56 | 2***0 | Clamp | |
| 57 | 2***0 | Protector | |
| 58 | 2***5 | Fastening lug | |
| 59 | 2***0 | Weatherstrip | |
| 60 | 5***8 | Nut | |
| 61 | 6***1 | Washer | |
| 62 | 6***4 | Screw | |
| 63 | 4***5 | O ring | |
| 64 | 2***6 | Plug | |
| 65 | 2***0 | Connection | |
| 66 | 2***9 | Connection | |
| 67 | 6***2 | Screw | |
| 68 | 2***5 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
