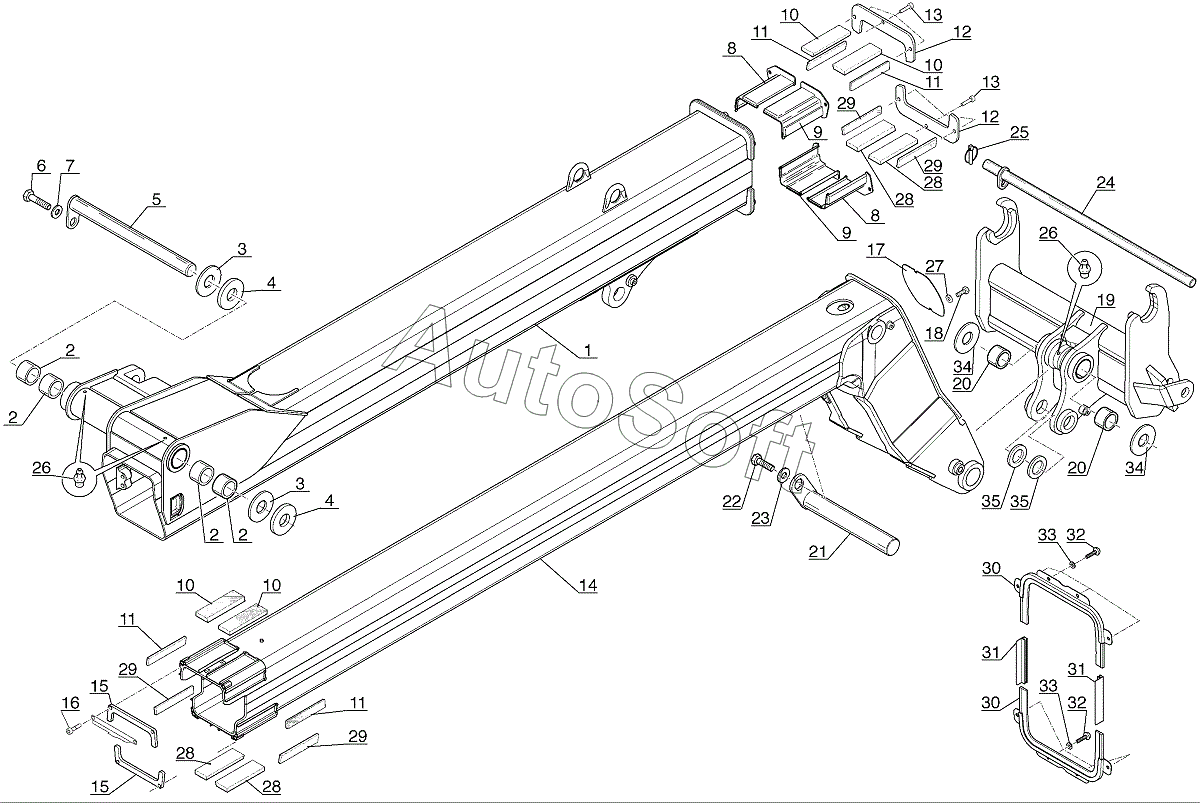

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). BOOM, 5 BA 693
26
26
16
17
18
19
20
20
21
22
23
24
25
15
15
27
28
28
28
28
29
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
10
10
10
10
10
2
2
2
2
3
3
4
4
5
6
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
1
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Boom foot | |
| 2 | 2***7 | Bushing | |
| 3 | 7***8 | Washer | |
| 4 | 7***9 | Washer | |
| 5 | 2***4 | Pin | |
| 6 | 5***0 | Screw | |
| 7 | 7***2 | Washer | |
| 8 | 2***1 | Slide block cage | |
| 9 | 2***3 | Slide block cage | |
| 10 | 2***2 | Slide block | |
| 10 | 2***3 | Slide block | |
| 10 | 2***4 | Slide block | |
| 10 | 2***5 | Slide block | |
| 11 | 2***9 | Slide block | |
| 11 | 2***1 | Slide block | |
| 11 | 2***2 | Slide block | |
| 11 | 2***3 | Slide block | |
| 11 | 2***4 | Slide block | |
| 12 | 2***1 | Front sheat | |
| 13 | 2***6 | Screw | |
| 14 | 2***9 | Boom head | |
| 15 | 2***3 | Fastening rear sheat | |
| 16 | 2***6 | Screw | |
| 17 | 2***1 | Sheat | |
| 18 | 5***1 | Screw | |
| 19 | 2***3 | Carrier | |
| 20 | 2***7 | Bushing | |
| 21 | 2***3 | Pin | |
| 22 | 3***0 | Screw | |
| 23 | 7***2 | Washer | |
| 24 | 2***6 | Spindle | |
| 25 | 3***3 | Clip pin | |
| 26 | 5***4 | Straight greaser | |
| 27 | 6***4 | Washer | |
| 28 | 2***3 | Slide block | |
| 29 | 2***2 | Slide block | |
| 30 | 2***4 | Brush | |
| 31 | 2***5 | Fastening plate | |
| 32 | 7***3 | Screw | |
| 33 | 1***8 | Black washer | |
| 34 | 1***2 | Washer | |
| 35 | 2***0 | Washer |
