Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). BODY, 9 AA 537, 10 AE 1186
47
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
32
32
48
49
50
51
52
53
54
55
56
57
58
59
60
61
17
2
3
4
5
6
7
9
10
11
12
13
14
15
15
16
1
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
31
31

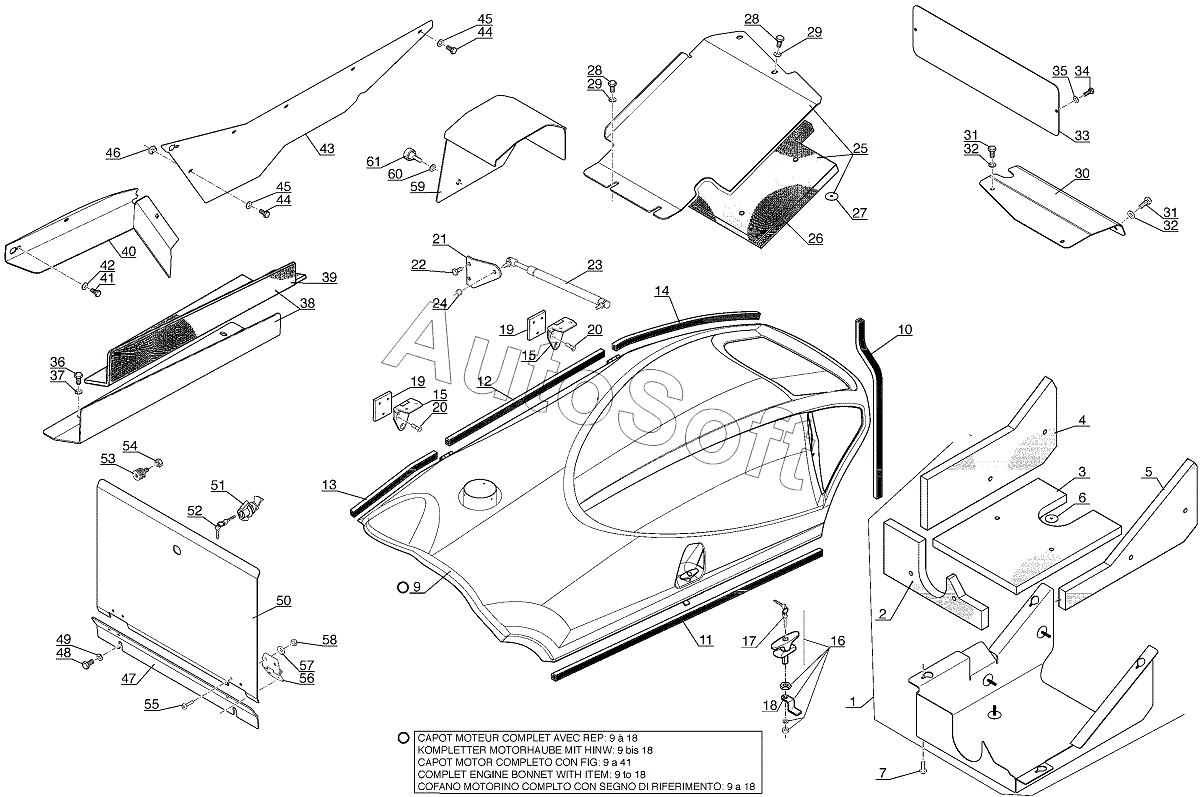

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Sound lower housing | |
| 2 | 2***7 | Rear sound proofing foam | |
| 3 | 2***8 | Sound proofing foam | |
| 4 | 2***6 | L.H. sound proofing foam | |
| 5 | 2***4 | R.H. sound proofing foam | |
| 6 | 2***1 | Clip | |
| 7 | 2***1 | Screw | |
| 9 | 2***0 | Sound proof engine bonnet | |
| 10 | 2***6 | Weatherstrip | |
| 11 | 2***7 | Weatherstrip | |
| 12 | 2***5 | Weatherstrip | |
| 13 | 2***4 | Weatherstrip | |
| 14 | 2***3 | Weatherstrip | |
| 15 | 1***8 | Hinge | |
| 16 | 2***8 | Handle | |
| 17 | 1***8 | Ignition key | |
| 18 | 7***7 | Cam | |
| 19 | 2***3 | Plate | |
| 20 | 2***1 | Screw | |
| 21 | 2***9 | Bracket | |
| 22 | 5***1 | Screw | |
| 23 | 2***3 | Air spring | |
| 24 | 5***2 | Nut | |
| 25 | 2***2 | Front sheat | |
| 26 | 2***9 | Sound proofing foam | |
| 27 | 2***1 | Clip | |
| 28 | 5***1 | Screw | |
| 29 | 6***4 | Washer | |
| 30 | 2***4 | Fastening plate | |
| 31 | 5***1 | Screw | |
| 32 | 6***4 | Washer | |
| 33 | 2***5 | Sludge door | |
| 34 | 2***3 | Screw | |
| 35 | 2***9 | Washer | |
| 36 | 5***9 | Screw | |
| 37 | 6***4 | Washer | |
| 38 | 2***2 | Housing | |
| 39 | 2***8 | Insulator | |
| 40 | 2***8 | Fastening plate | |
| 41 | 2***3 | Screw | |
| 42 | 2***9 | Washer | |
| 43 | 2***6 | Housing | |
| 44 | 2***3 | Screw | |
| 45 | 2***9 | Washer | |
| 46 | 2***5 | Nut | |
| 47 | 2***4 | Fastening plate | |
| 48 | 3***1 | Screw | |
| 49 | 6***4 | Washer | |
| 50 | 2***3 | Sludge door | |
| 51 | 2***5 | Lock | |
| 52 | 1***8 | Ignition key | |
| 53 | 1***7 | Rubber stop | |
| 54 | 5***8 | Nut | |
| 55 | 2***3 | Screw | |
| 56 | 1***5 | Hinge | |
| 57 | 7***6 | Washer | |
| 58 | 2***8 | Nut | |
| 59 | 2***8 | Housing | |
| 60 | 1***7 | Washer | |
| 61 | 5***1 | Locking screw |
