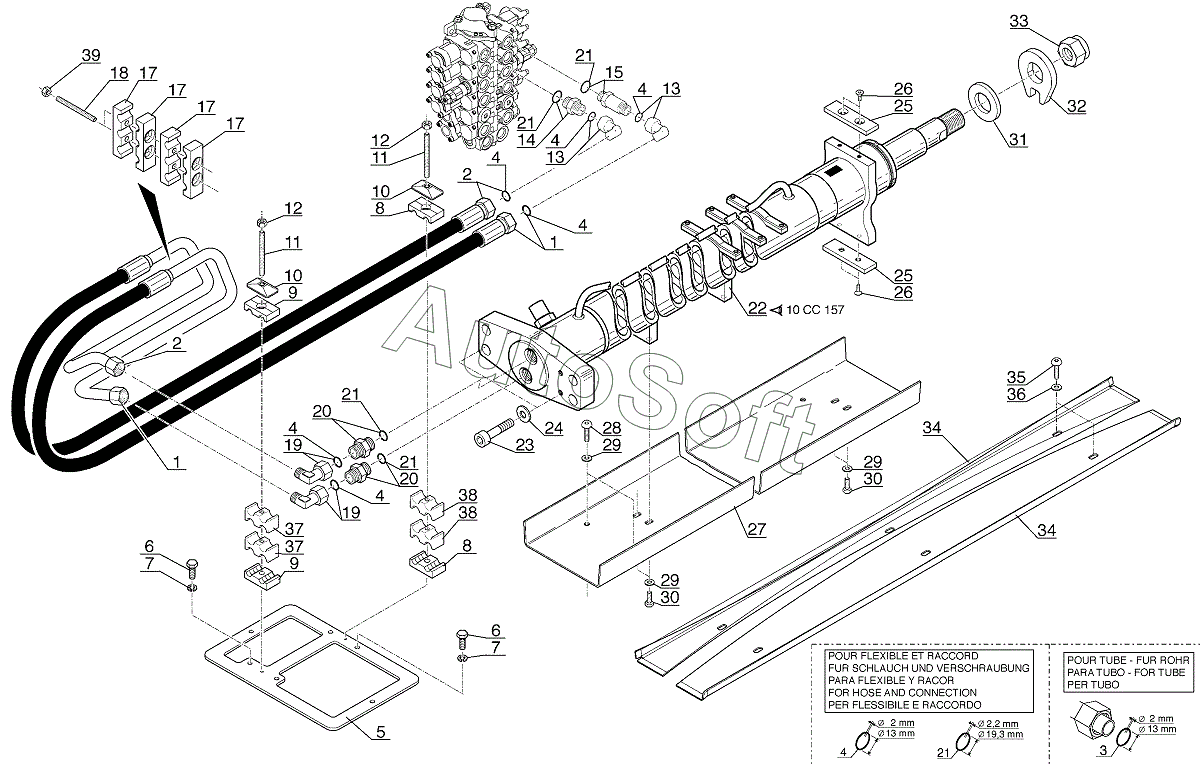

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). HYDRAULIC (Jib circuit - Telescope), 10 AE 1187
1
1
2
2
3
4
4
4
4
4
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
17
17
17
17
18
19
19
20
20
21
21
21
21
21
22
23
24
25
25
26
26
27
28
29
29
29
30
30
31
32
33
34
34
35
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Hose | |
| 2 | 2***5 | Hose | |
| 3 | 2***7 | O ring | |
| 4 | 2***7 | O ring | |
| 5 | 2***5 | Clamp bracket | |
| 6 | 5***6 | Screw | |
| 7 | 6***4 | Washer | |
| 8 | 1***5 | Half-clamp | |
| 9 | 1***7 | Half clamp | |
| 10 | 1***4 | Protection plate | |
| 11 | 2***1 | Screw | |
| 12 | 5***8 | Nut | |
| 13 | 1***5 | Elbow connector adaptor | |
| 14 | 1***5 | Union | |
| 15 | 1***8 | Extension union | |
| 17 | 2***4 | Half-flange | |
| 18 | 2***3 | Screw | |
| 19 | 1***5 | Elbow connector adaptor | |
| 20 | 1***5 | Union | |
| 21 | 1***3 | O ring | |
| 22 | 2***2 | Telescope cylinder | |
| 23 | 2***7 | Screw | |
| 24 | 7***1 | Washer | |
| 25 | 2***2 | Slide block | |
| 26 | 2***8 | Screw | |
| 27 | 2***8 | Bracket sheat | |
| 28 | 2***3 | Screw | |
| 29 | 6***4 | Washer | |
| 30 | 2***3 | Screw | |
| 31 | 2***8 | Washer | |
| 32 | 2***1 | Washer | |
| 33 | 2***8 | Nut | |
| 34 | 2***9 | Bracket sheat | |
| 35 | 2***3 | Screw | |
| 36 | 6***4 | Washer | |
| 37 | 2***0 | Half-clamp | |
| 38 | 2***9 | Half-clamp | |
| 39 | 2***7 | Nut |
