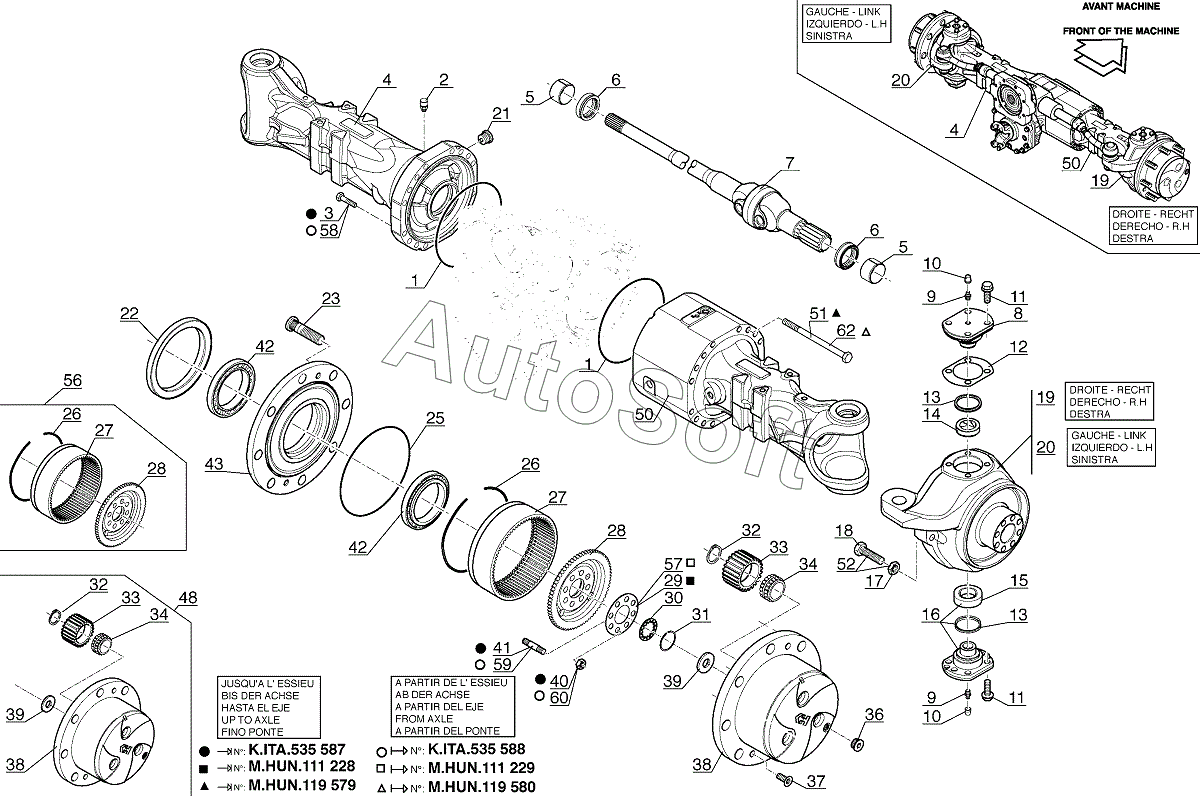

Каталог запасных частей к технике: MANITOU MLT 625-75 H (2011). FRONT AXLE REDUCTION GEAR, AX 1912
42
42
28
28
29
30
31
32
32
33
33
34
34
36
37
38
38
39
39
40
41
27
27
43
48
50
50
51
52
56
57
58
59
60
62
13
13
2
3
4
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
12
1
1
14
15
16
17
18
19
19
20
20
21
22
23
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | O ring | |
| 2 | 5***0 | Plug | |
| 3 | 7***4 | Screw | |
| 4 | 7***8 | Lateral axle case | |
| 5 | 7***6 | Socket | |
| 6 | 7***7 | Seal | |
| 7 | 7***9 | Cardan | |
| 8 | 7***9 | Pivot pin | |
| 9 | 1***3 | Grease nipple | |
| 10 | 1***6 | Plug | |
| 11 | 6***3 | Screw | |
| 12 | 7***0 | Shim | |
| 12 | 7***1 | Shim | |
| 12 | 7***2 | Shim | |
| 13 | 7***3 | Seal | |
| 14 | 7***6 | Ring | |
| 15 | 7***4 | Socket | |
| 16 | 7***5 | Pivot pin | |
| 17 | 4***3 | Nut | |
| 18 | 6***9 | Screw | |
| 19 | 7***4 | Steering case | |
| 20 | 7***3 | Steering case | |
| 21 | 7***3 | Plug | |
| 22 | 7***7 | Seal | |
| 23 | 7***6 | Stud | |
| 25 | 1***3 | O ring | |
| 26 | 5***4 | Circlip | |
| 27 | 5***3 | Toothed gear ring | |
| 28 | 7***9 | Hub | |
| 29 | 7***5 | Locking plate | |
| 30 | 7***6 | Bushing | |
| 31 | 7***2 | Circlip | |
| 32 | 5***8 | Circlip | |
| 33 | 5***9 | Planet gear (teeth) | |
| 34 | 5***0 | Bearing | |
| 36 | 6***8 | Drain plug | |
| 37 | 6***0 | Screw | |
| 38 | 6***2 | Planet wheel bracket | |
| 39 | 6***0 | Washer | |
| 40 | 5***9 | Nut | |
| 41 | 7***3 | Stud-bolt | |
| 42 | 6***6 | Bearing | |
| 43 | 7***4 | Wheel hub | |
| 48 | 7***7 | Planet wheel bracket kit | |
| 50 | 7***2 | Lateral axle case | |
| 51 | 7***3 | Screw | |
| 52 | 7***8 | Screw | |
| 56 | 7***0 | Ring gear bracket | |
| 57 | 7***5 | Locking plate | |
| 58 | 7***0 | Screw | |
| 59 | 7***5 | Stud-bolt | |
| 60 | 7***6 | Nut | |
| 61 | 8***3 | Breather | |
| 62 | 7***5 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
