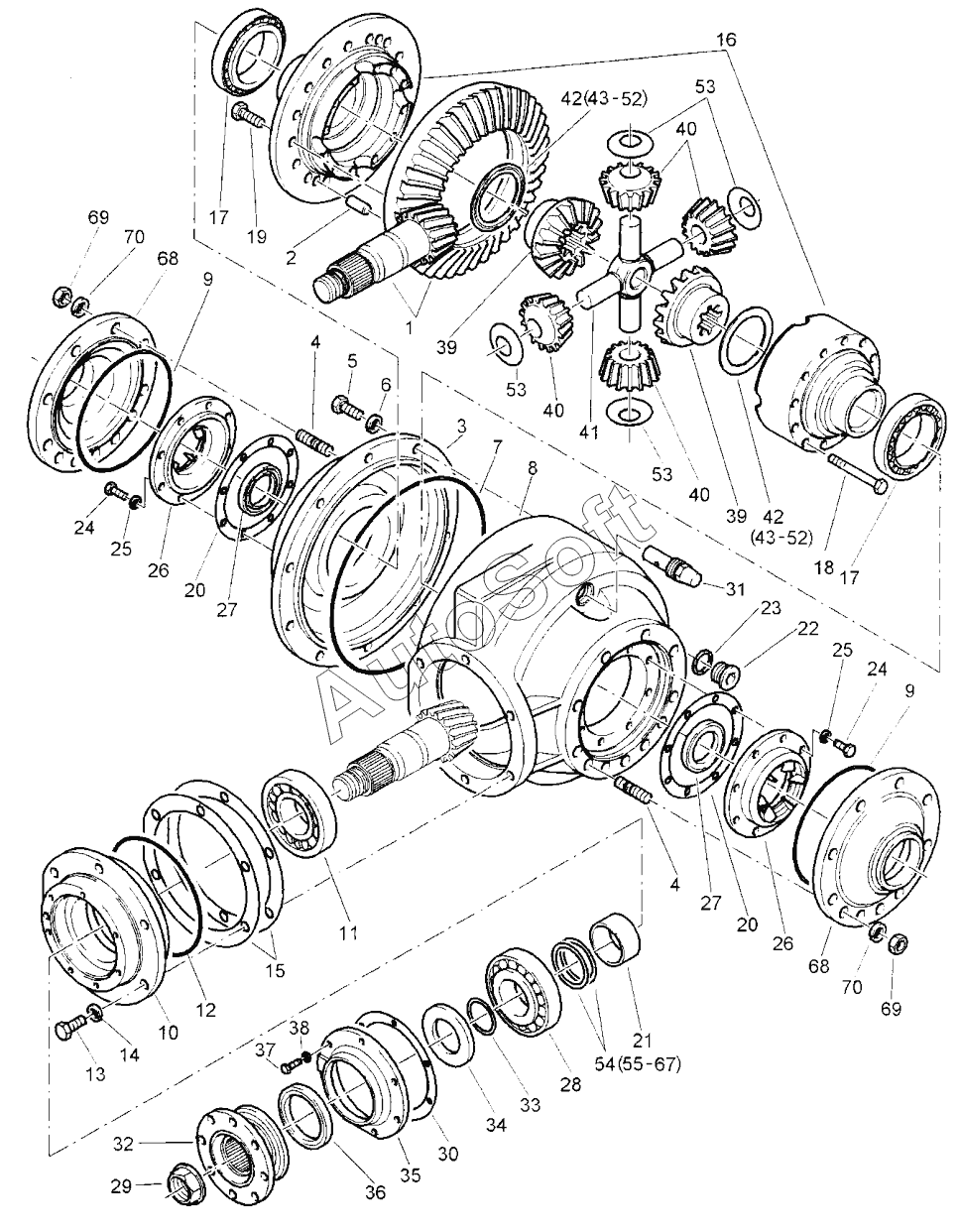

Каталог запасных частей к технике: BOMAG BW 24R (2007). Differential
45
45
53
53
53
52
52
51
51
50
50
49
49
48
48
47
47
46
46
54
44
44
43
43
42
42
41
40
40
40
39
39
38
37
62
70
70
69
69
68
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
18
17
17
16
15
14
13
12
11
19
9
9
8
7
6
5
4
4
3
2
27
27
35
34
33
32
31
30
29
28
1
26
26
25
25
24
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Bevel gear | |
| 2 | 0***1 | Pin,cylindric | |
| 3 | 0***2 | Housing cover | |
| 4 | 0***6 | Pin screw | |
| 5 | 0***3 | Hexagon bolt | |
| 6 | 0***5 | ring | |
| 7 | 0***4 | 0-ring | |
| 8 | 0***5 | differential housing | |
| 9 | 0***3 | Loop ring | |
| 10 | 0***6 | Axle journal | |
| 11 | 0***7 | Taper roller bearing | |
| 12 | 0***8 | O-ring | |
| 13 | 0***3 | Hexagon bolt | |
| 14 | 0***5 | ring | |
| 15 | 0***6 | Kit | |
| 16 | 0***0 | differential housing | |
| 17 | 0***1 | Taper roller bearing | |
| 18 | 0***2 | Hexagon bolt | |
| 19 | 0***3 | Screw | |
| 20 | 0***7 | Kit | |
| 21 | 0***8 | Spacer bush | |
| 22 | 0***4 | Screw | |
| 23 | 0***5 | Sealing ring | |
| 24 | 0***6 | Hexagon bolt | |
| 25 | 0***9 | Ring | |
| 26 | 0***7 | Cover | |
| 27 | 0***1 | Radial seal | |
| 28 | 0***7 | Taper roller bearing | |
| 29 | 0***8 | Nut | |
| 30 | 0***9 | Gasket | |
| 31 | 0***0 | Breather | |
| 32 | 0***1 | Cardanic flange | |
| 33 | 0***2 | O-ring | |
| 34 | 0***3 | Washer | |
| 35 | 0***4 | Cover | |
| 36 | 0***2 | Radial seal | |
| 37 | 0***5 | Hexagon bolt | |
| 38 | 0***0 | ring | |
| 39 | 0***1 | differential bevel gear | |
| 40 | 0***6 | Planetary gear | |
| 41 | 0***7 | Cross pin | |
| 42 | 0***2 | Kit | |
| 43 | 0***8 | Stop disc | |
| 44 | 0***5 | Stop disc | |
| 45 | 0***9 | Stop disc | |
| 46 | 0***0 | Stop disc | |
| 47 | 0***0 | Stop disc | |
| 48 | 0***1 | Stop disc | |
| 49 | 0***2 | Stop disc | |
| 50 | 0***3 | Stop disc | |
| 51 | 0***4 | Stop disc | |
| 52 | 0***5 | Stop disc | |
| 53 | 0***6 | Thrust disc | |
| 54 | 0***3 | Kit | |
| 55 | 0***7 | Set shim | |
| 56 | 0***8 | Set shim | |
| 57 | 0***9 | Set shim | |
| 58 | 0***0 | Set shim | |
| 59 | 0***1 | Set shim | |
| 60 | 0***2 | Set shim | |
| 61 | 0***3 | Set shim | |
| 62 | 0***4 | Set shim | |
| 63 | 0***5 | Set shim | |
| 64 | 0***6 | Set shim | |
| 65 | 0***7 | Set shim | |
| 66 | 0***8 | Set shim | |
| 67 | 0***9 | Set shim | |
| 68 | 0***0 | Flange | |
| 69 | 0***1 | Hexagon nut | |
| 70 | 0***4 | Ring |
