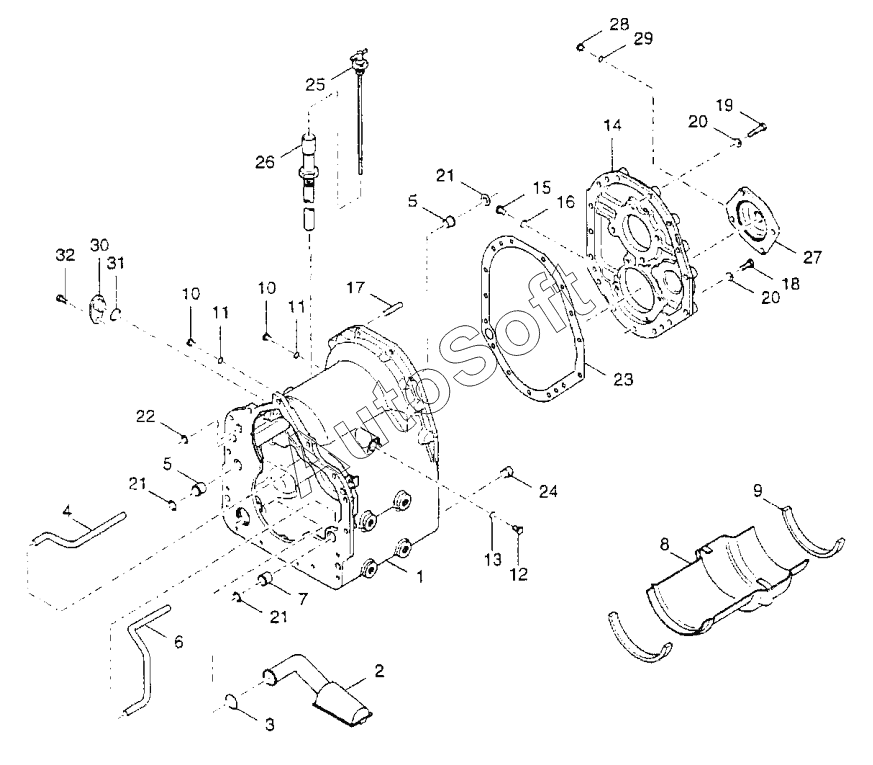

Каталог запасных частей к технике: BOMAG BW 24R (2007). Power Shift Transmission
1
2
3
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Transmission housing | |
| 2 | 3***4 | Suction pipe | |
| 3 | 3***2 | O-ring | |
| 4 | 3***7 | Tube | |
| 5 | 3***6 | Sleeve | |
| 6 | 3***6 | pipeiine | |
| 7 | 3***6 | Sleeve | |
| 8 | 3***3 | Baffle | |
| 9 | 3***4 | Gasket band | |
| 10 | 3***4 | Plug | |
| 11 | 3***9 | O-ring | |
| 12 | 3***5 | Plug | |
| 13 | 3***8 | O-ring | |
| 14 | 3***2 | Rear cover | |
| 15 | 3***4 | Plug | |
| 16 | 3***9 | O-ring | |
| 17 | 3***6 | Pin | |
| 18 | 3***3 | Screw | |
| 19 | 3***4 | Screw | |
| 20 | 3***0 | Washer | |
| 21 | 3***7 | O-ring | |
| 22 | 3***5 | O-ring | |
| 23 | 3***1 | Gasket | |
| 24 | 3***3 | Plug | |
| 25 | 3***0 | Oil dip stick | |
| 26 | 3***8 | Tube | |
| 27 | 3***5 | Cover | |
| 28 | 3***4 | Plug | |
| 29 | 3***9 | O-ring | |
| 30 | 3***2 | Locking washer | |
| 31 | 3***5 | O-ring | |
| 32 | 3***8 | Screw |
