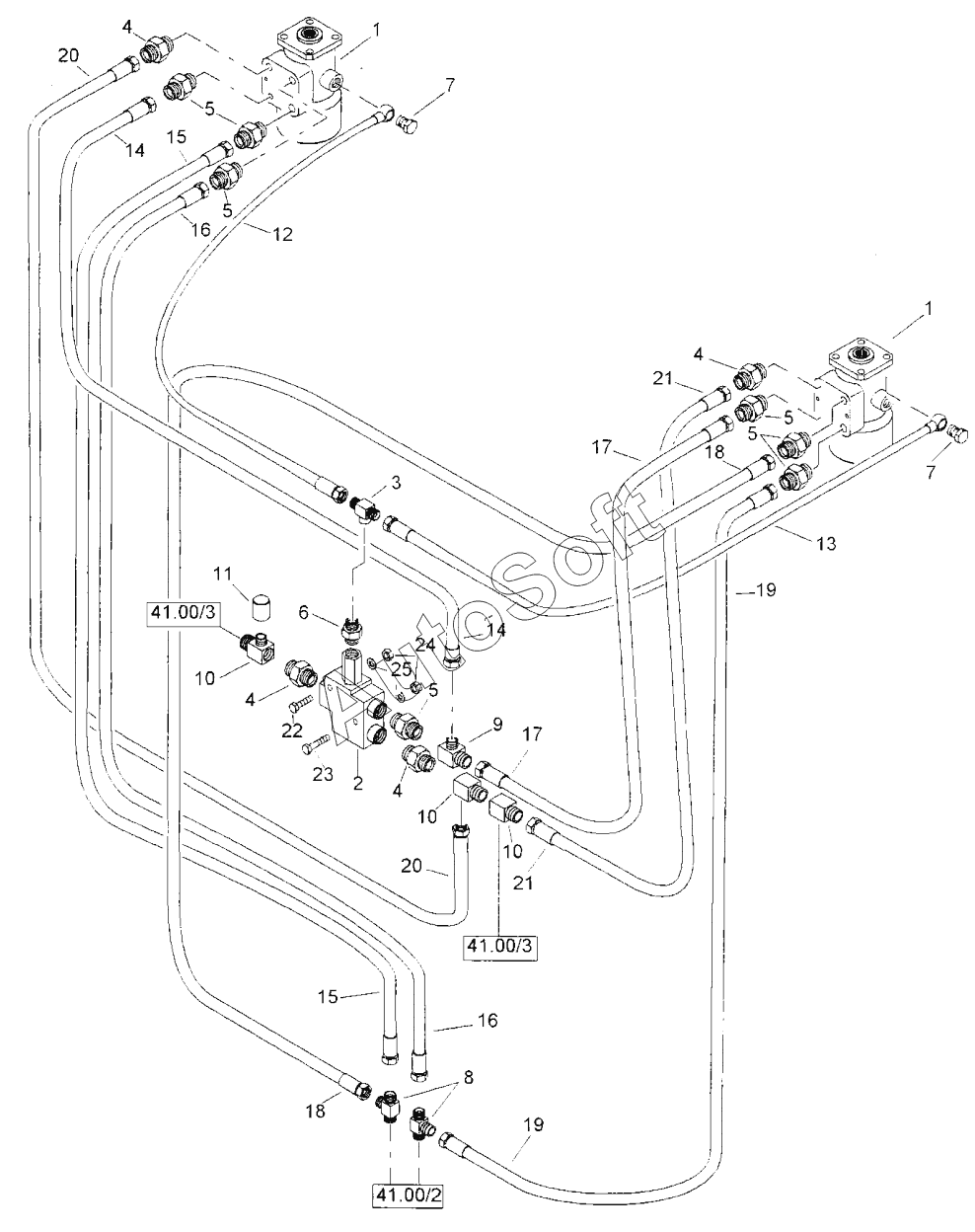

Каталог запасных частей к технике: BOMAG BW 24R (2007). Steering
1
1
2
3
4
4
4
4
5
5
5
5
5
6
7
7
8
9
10
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Steering | |
| 2 | 3***7 | Priority valve | |
| 3 | 3***2 | Valve | |
| 4 | 3***6 | Connecting pipe | |
| 5 | 3***7 | Connecting pipe | |
| 6 | 3***2 | Connecting pipe | |
| 7 | 3***1 | Hollow screw | |
| 8 | 3***4 | T-piece | |
| 9 | 3***2 | T-piece | |
| 10 | 3***0 | T-piece | |
| 11 | 3***7 | Coupling | |
| 12 | 3***1 | Hose | |
| 13 | 3***0 | Hose | |
| 14 | 3***2 | Hose | |
| 15 | 3***3 | Hose | |
| 16 | 3***4 | Hose | |
| 17 | 3***5 | Hose | |
| 18 | 3***6 | Hose | |
| 19 | 3***7 | Hose | |
| 20 | 3***8 | Hose | |
| 21 | 3***9 | Hose | |
| 22 | 3***0 | Hexagon bolt | |
| 23 | 3***1 | Hexagon bolt | |
| 24 | 3***0 | Nut | |
| 25 | 3***8 | Washer |
