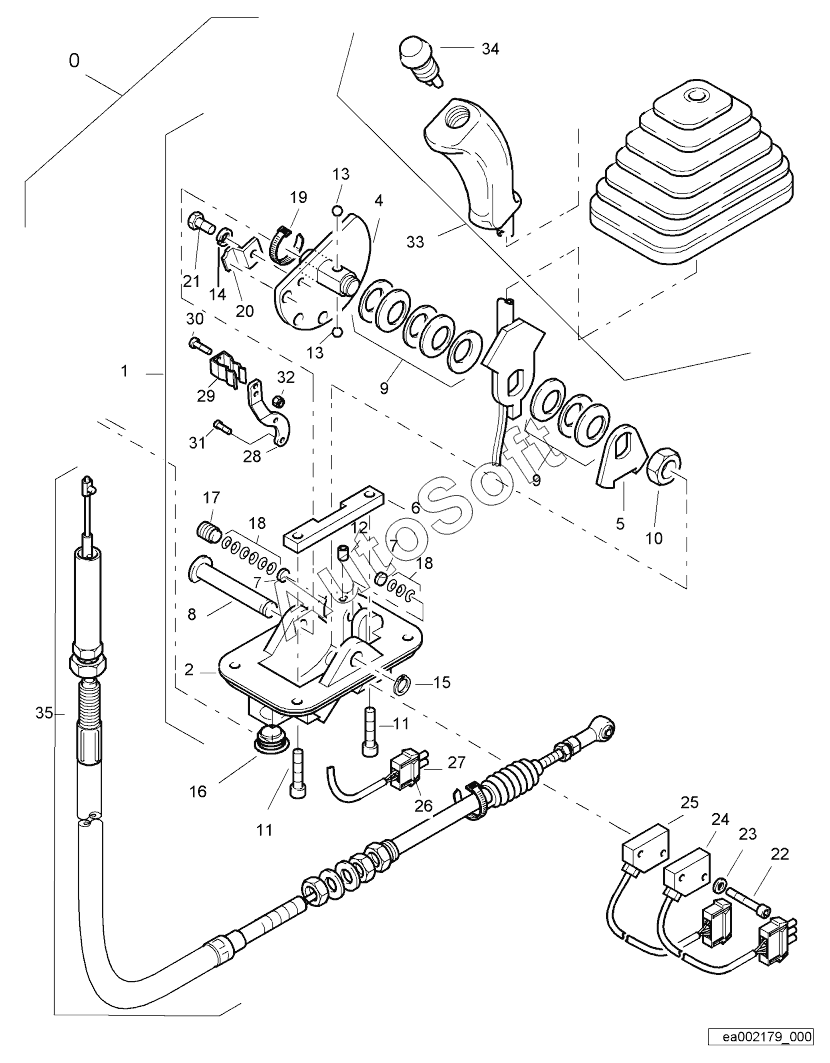

Каталог запасных частей к технике: BOMAG BW 211D-40. Actuation Cable,Travel
05561566
1
2
4
5
6
7
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05561566 | 0***6 | Travel actuation | |
| 1 | 0***3 | Control box with lever | |
| 2 | 0***5 | Housing | |
| 4 | 0***7 | Hollow shaft | |
| 5 | 0***9 | Control disc | |
| 6 | 0***4 | Notched rail | |
| 7 | 0***9 | Thrust disc | |
| 8 | 0***4 | Bolt | |
| 9 | 0***0 | Belleville spring | |
| 10 | 0***0 | Hexagon nut | |
| 11 | 0***6 | Hexagon bolt | |
| 12 | 0***0 | Tapped pin | |
| 13 | 0***0 | Ball | |
| 14 | 0***2 | Spring washer | |
| 15 | 0***7 | Safety washer | |
| 16 | 0***8 | Plug | |
| 17 | 0***5 | Screw | |
| 18 | 0***1 | Belleville spring | |
| 19 | 0***0 | Cable strap | |
| 20 | 0***5 | Securing plate | |
| 21 | 0***1 | Hexagon bolt | |
| 22 | 0***9 | Socket-head cap screw | |
| 23 | 0***7 | Washer | |
| 24 | 5***4 | Proximity switch | |
| 25 | 0***8 | Induct.proximity switch | |
| 26 | 0***0 | Locking device | |
| 27 | 0***6 | Plug | |
| 28 | 0***3 | Lever | |
| 29 | 0***5 | Clamping spring | |
| 30 | 0***0 | Lens head screw | |
| 31 | 0***8 | Countersunk screw | |
| 32 | 0***8 | Safety nut | |
| 33 | 0***6 | Lever | |
| 34 | 0***1 | Push button | |
| 35 | 0***7 | Control |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
