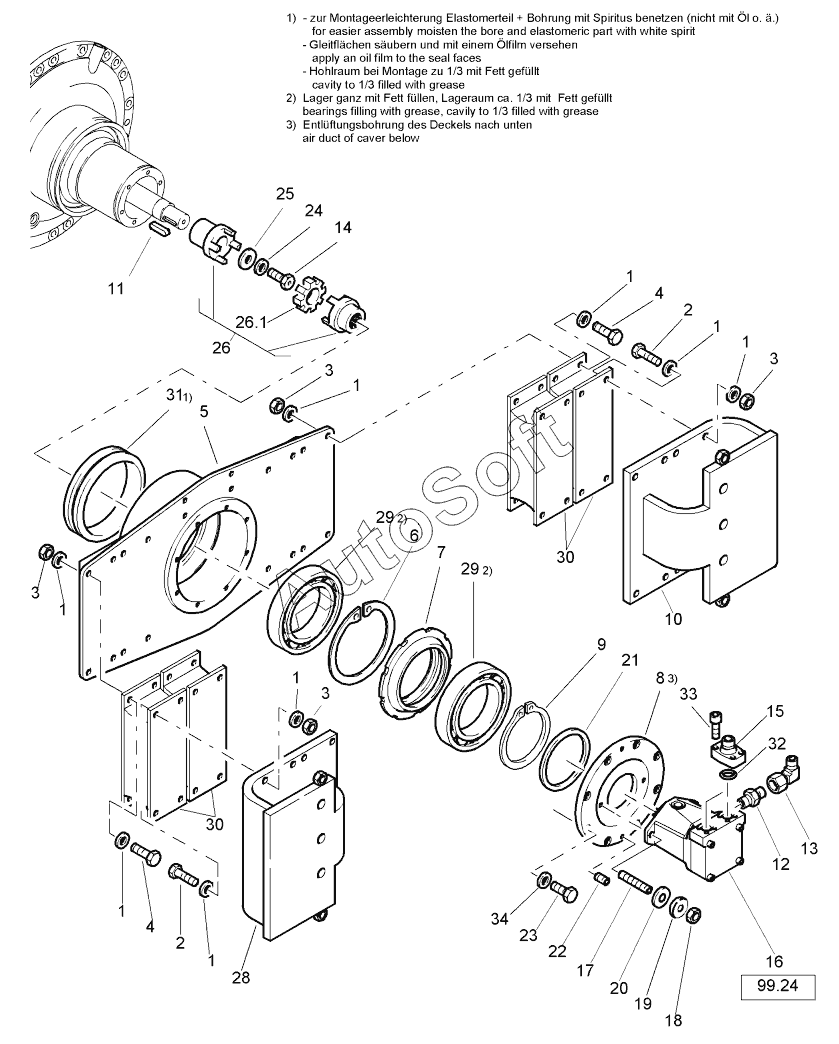

Каталог запасных частей к технике: BOMAG BW 211D-40. Roller drum
1
1
1
1
1
1
1
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26.1
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Washer | |
| 10 | 5***4 | Spacer piece | |
| 11 | 0***4 | Fitting key | |
| 12 | 0***3 | Socket | |
| 13 | 0***6 | Angular union | |
| 14 | 5***7 | Bleeder screw | |
| 15 | 0***7 | Flange, SAE | |
| 16 | 0***7 | Vibration motor | |
| 17 | 0***8 | Pin screw | |
| 18 | 0***8 | Hexagon nut | |
| 19 | 0***3 | Spherical washer | |
| 2 | 0***8 | Hexagon bolt | |
| 20 | 0***5 | Conical socket | |
| 21 | 0***0 | V-ring | |
| 22 | 0***3 | Screw plug | |
| 23 | 0***2 | Hexagon bolt | |
| 24 | 0***1 | Washer | |
| 25 | 5***5 | Washer | |
| 26 | 0***5 | Coupling | |
| 26.1 | 0***7 | Ring gear | |
| 28 | 5***2 | Spacer piece | |
| 29 | 0***2 | Ball bearing,grooved | |
| 3 | 0***8 | Hexagon nut | |
| 30 | 0***0 | Rubber buffer | |
| 31 | 0***3 | Sliding gasket | |
| 32 | 0***6 | Loop ring | |
| 33 | 0***1 | Socket-head cap screw | |
| 34 | 0***1 | Washer | |
| 4 | 0***2 | Hexagon bolt | |
| 5 | 5***8 | Side piece | |
| 6 | 0***0 | Circlip,internal | |
| 7 | 5***2 | Spacer ring | |
| 8 | 5***5 | Cover | |
| 9 | 0***0 | Circlip,external |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
