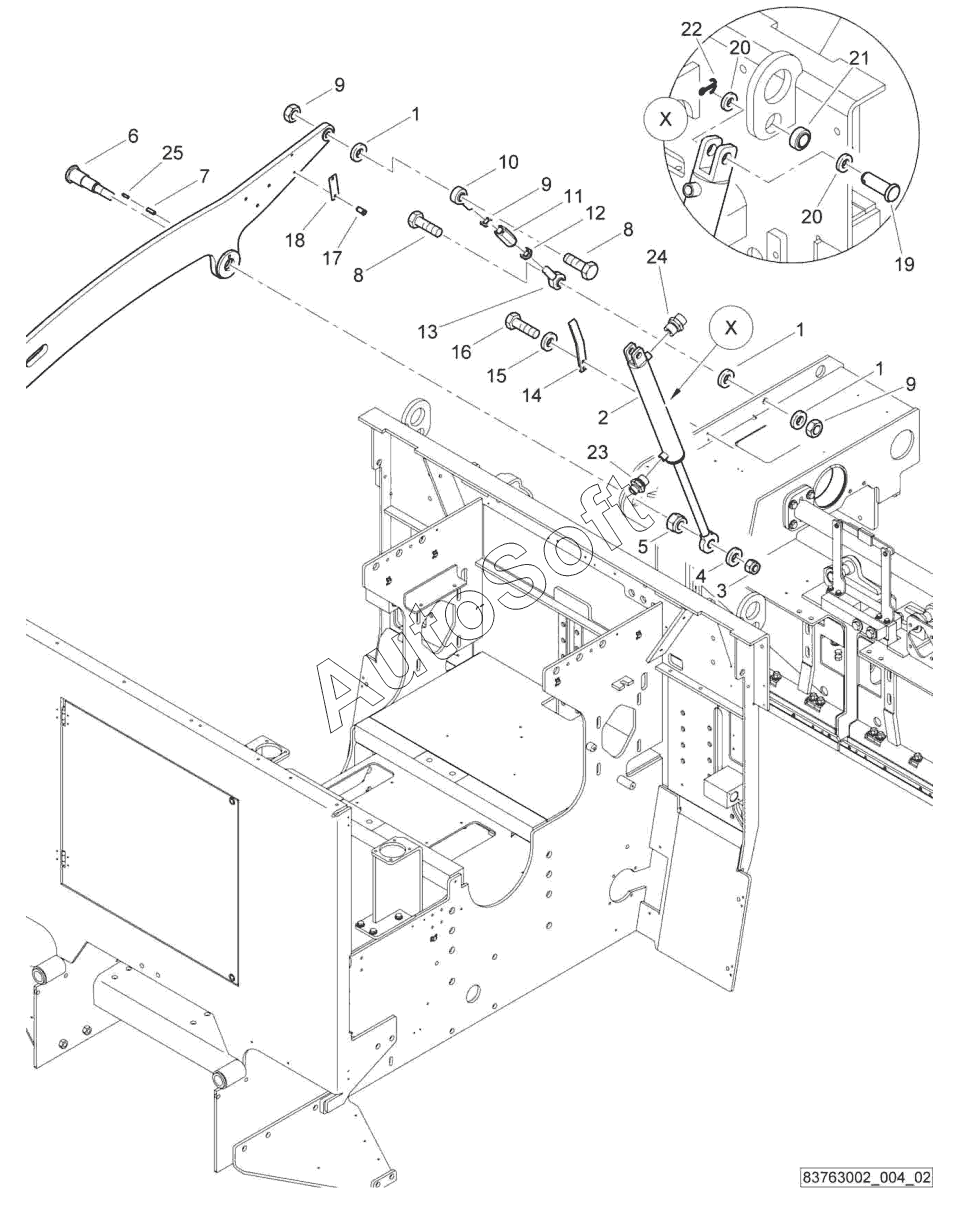

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Screed tow arms
13
25
24
23
22
21
20
20
19
18
17
16
15
14
1
1
1
12
11
10
9
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Washer | |
| 2 | 8***4 | Hydraulic cylinder | |
| 3 | 3***4 | Safety nut | |
| 4 | D***5 | Spacer bush | |
| 5 | 3***0 | Safety nut | |
| 6 | 8***9 | Bolt | |
| 7 | 0***2 | Dowel pin | |
| 8 | 3***9 | Screw | |
| 9 | 3***2 | Nut | |
| 10 | 3***1 | Ball joint | |
| 11 | D***1 | Threaded spindle | |
| 12 | 3***2 | Nut | |
| 13 | 3***1 | Ball joint | |
| 14 | D***9 | Index | |
| 15 | 3***6 | Round anchor plate | |
| 16 | 3***0 | Screw | |
| 17 | 3***9 | Rivet | |
| 18 | M***2 | Scale | |
| 19 | 0***4 | Bolt | |
| 20 | 3***6 | Washer | |
| 21 | 0***7 | Spherical plain bearing | |
| 22 | 0***4 | Cotter pin | |
| 23 | 0***4 | Double-ended union | |
| 24 | 0***8 | Double-ended union | |
| 25 | 0***9 | Dowel pin |
