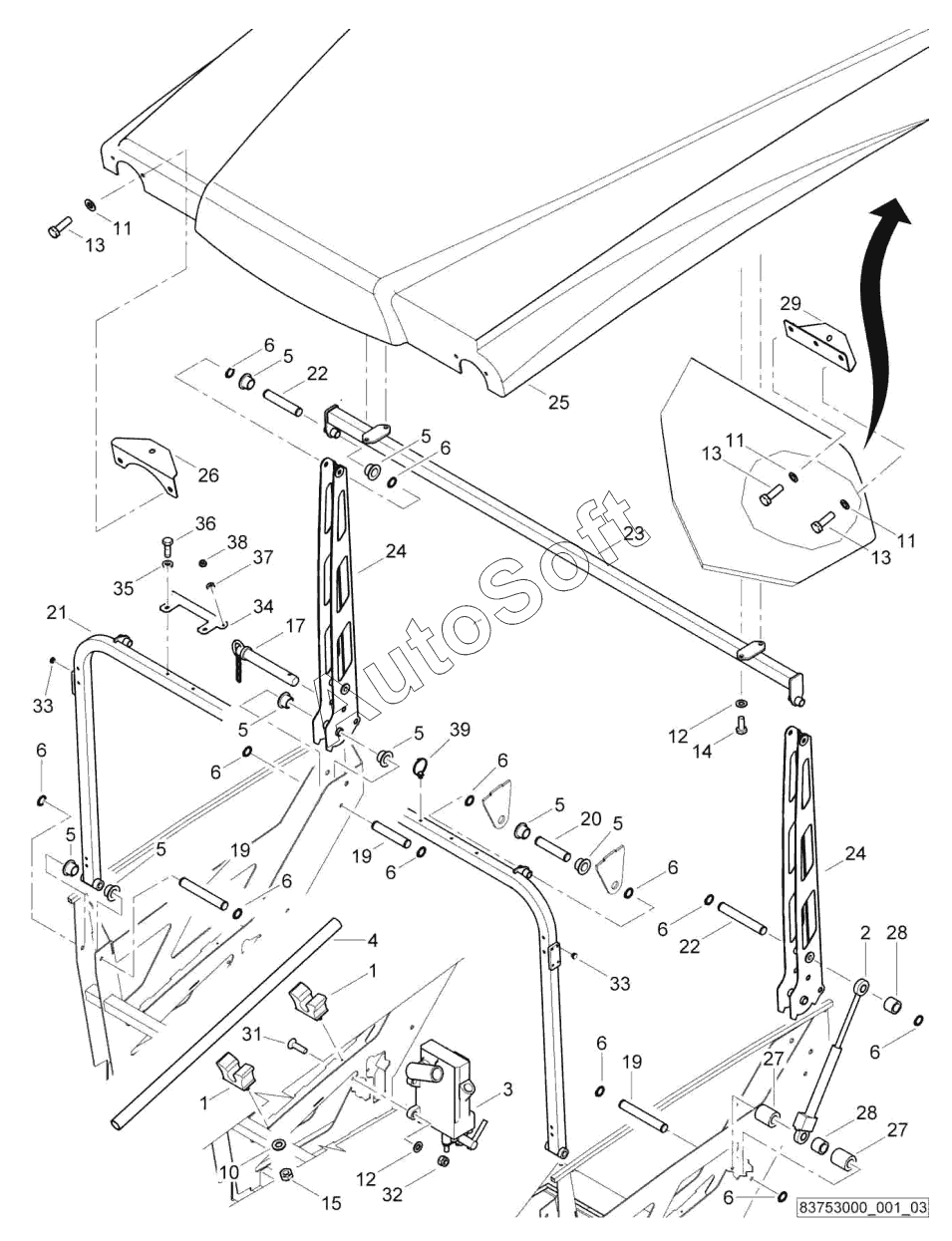

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Protection roof
32
23
24
24
25
26
27
27
28
28
29
31
22
22
33
33
34
35
36
37
38
39
1
1
21
20
19
19
19
17
15
14
13
13
13
12
12
11
11
11
10
6
6
6
6
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Crank handle clamp | |
| 2 | 0***1 | Hydraulic cylinder | |
| 3 | 0***2 | Hand pump | |
| 4 | 0***3 | Lever | |
| 5 | 0***6 | Bushing | |
| 6 | 0***3 | Circlip | |
| 10 | 3***5 | Round anchor plate | |
| 11 | 0***4 | Washer | |
| 12 | 0***6 | Spring washer | |
| 13 | 3***0 | Screw | |
| 14 | 3***2 | Screw | |
| 15 | 3***6 | Nut | |
| 17 | 3***5 | Safety pin | |
| 19 | 8***9 | Bolt | |
| 20 | 8***0 | Bolt | |
| 21 | 8***9 | Frame | |
| 22 | 8***8 | Bolt | |
| 23 | 8***4 | Tie bar | |
| 24 | 8***4 | Pillow block | |
| 25 | 8***5 | Sun roof | |
| 26 | 8***5 | Holder | |
| 27 | 8***7 | Spacer piece | |
| 28 | 8***8 | Spacer piece | |
| 29 | 8***9 | Holder | |
| 31 | 3***8 | Screw | |
| 32 | 3***9 | Nut | |
| 33 | 0***5 | Plug | |
| 34 | 8***6 | Holder | |
| 35 | 0***3 | Spring washer | |
| 36 | 0***5 | Hexagon bolt | |
| 37 | 0***9 | Washer | |
| 38 | 0***8 | Hexagon nut | |
| 39 | 0***3 | Cable binder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
