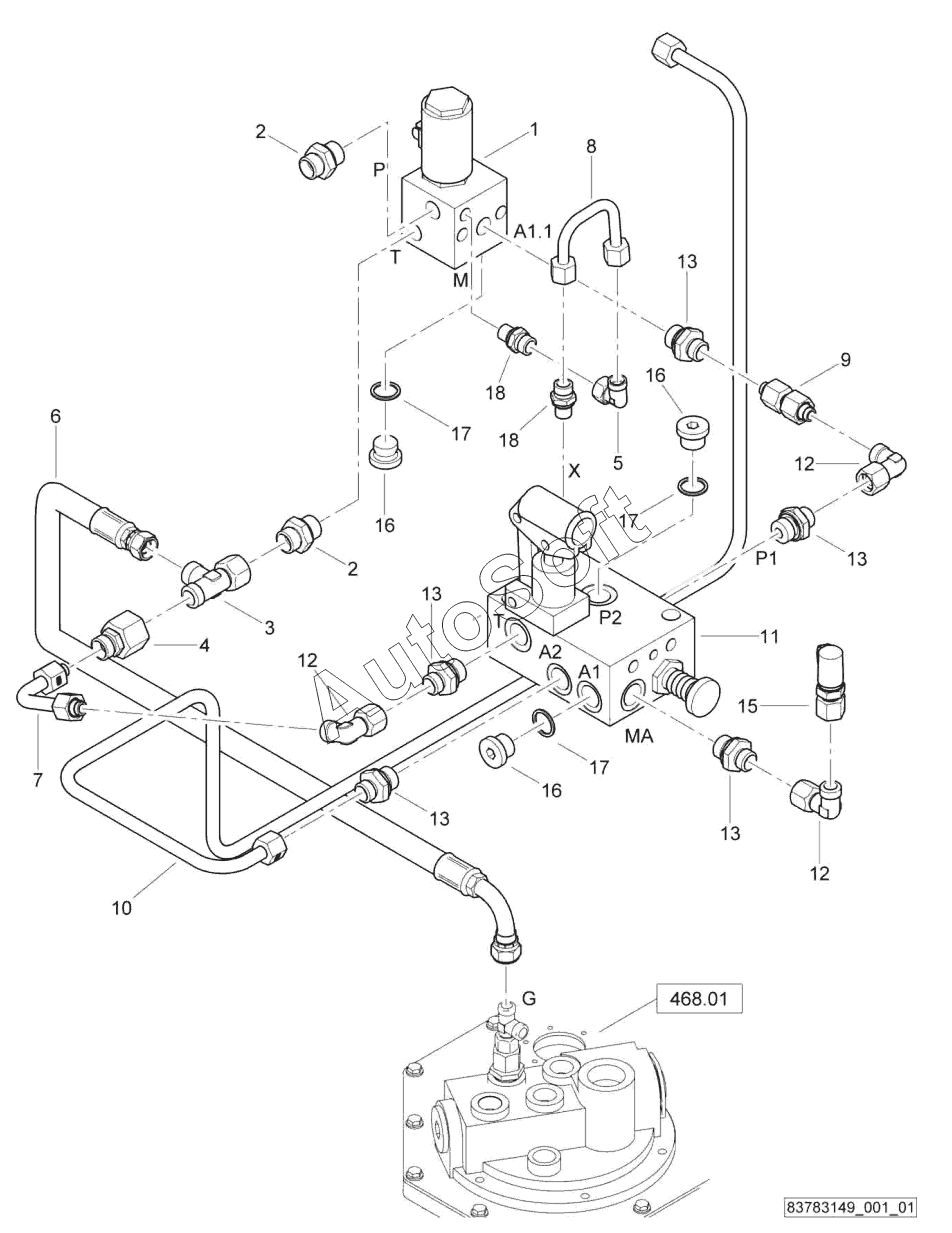

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hydraulics, emergency brake
1
2
2
3
4
5
6
7
8
9
10
11
11.1
12
12
12
13
13
13
13
13
15
16
16
16
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | 3/2-Way valve | |
| 10 | 8***6 | Pipe, rigid | |
| 11 | 0***2 | Brake releasing valve | |
| 11.1 | 0***5 | Hand pump | |
| 12 | 0***3 | Angular union | |
| 13 | 0***2 | Double-ended union | |
| 15 | 0***2 | Test connection | |
| 16 | 0***5 | Screw plug with seal | |
| 17 | 3***3 | Copper washer | |
| 18 | 0***7 | Double-ended union | |
| 2 | 0***1 | Socket | |
| 3 | 0***3 | L-union | |
| 4 | 0***5 | Reducing union | |
| 5 | 0***2 | Angular union | |
| 6 | 0***7 | Hose assy.ac.WN3111 | |
| 7 | 8***4 | Pipe, rigid | |
| 8 | 8***5 | Pipe, rigid | |
| 9 | 8***6 | Pipe, rigid |
