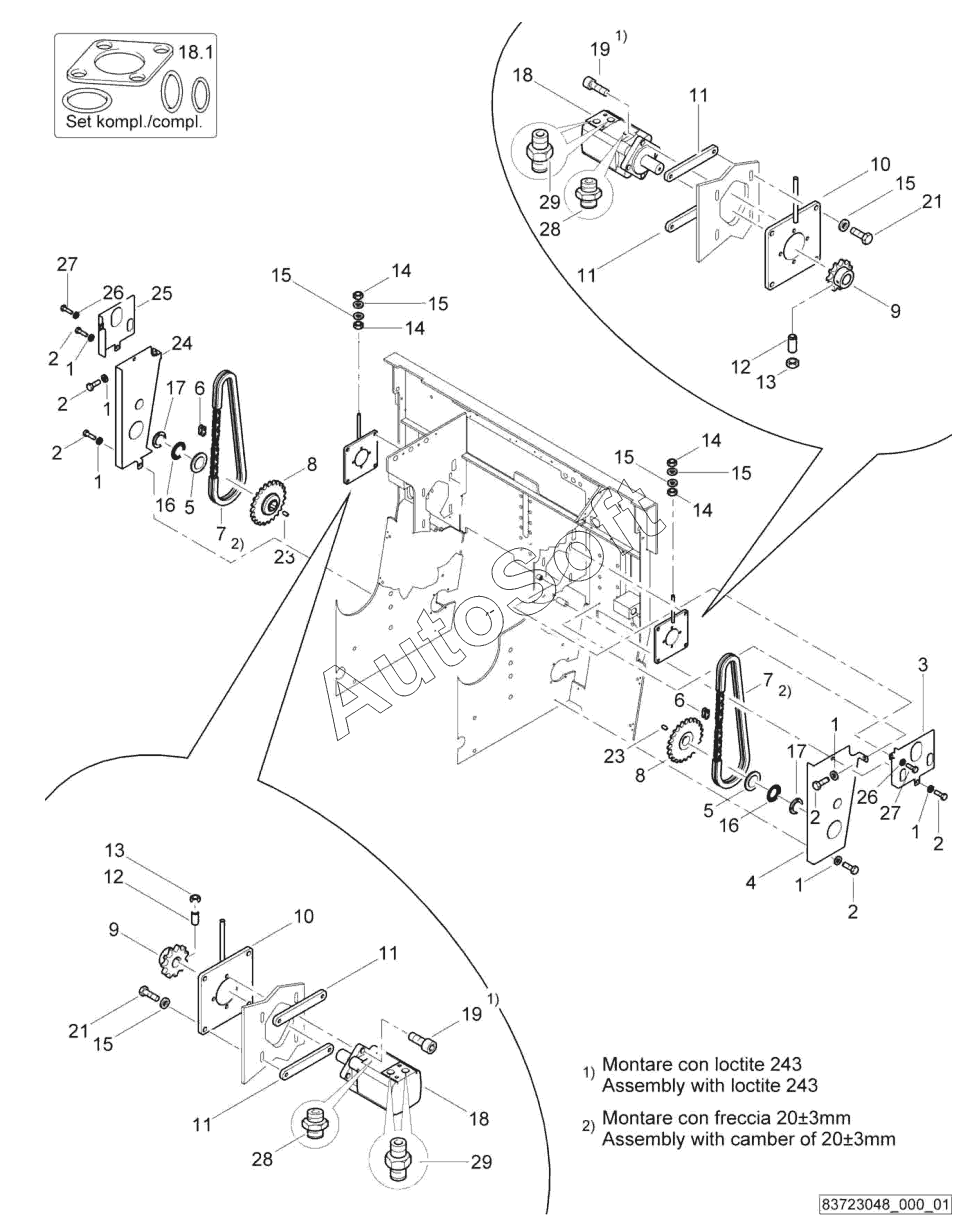

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Conveyor chain
1
1
1
1
1
1
2
2
2
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
14
14
15
15
15
15
15
15
16
16
17
17
18
18
18.1
19
19
21
21
23
23
24
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Washer | |
| 10 | 8***6 | Fastening flange | |
| 11 | 8***3 | Plate | |
| 12 | 3***3 | Screw | |
| 13 | 3***8 | Nut | |
| 14 | 3***2 | Nut | |
| 15 | 0***0 | Spring washer | |
| 16 | 3***8 | Round anchor plate | |
| 17 | 3***8 | Grooved nut | |
| 18 | 0***1 | Hydraulic engine | |
| 18.1 | 0***7 | Kit,seal | |
| 19 | 0***1 | Socket-head cap screw | |
| 2 | 3***6 | Screw | |
| 21 | 3***4 | Screw | |
| 23 | 3***4 | Fitting key | |
| 24 | 8***5 | Chain protection, belts | |
| 25 | 8***4 | Chain protection, belts | |
| 26 | 0***6 | Spring washer | |
| 27 | 3***0 | Screw | |
| 28 | 0***1 | Banjo coupling,eccentric | |
| 29 | 0***9 | Double-ended union | |
| 3 | 8***2 | Chain protection, belts | |
| 4 | 8***3 | Chain protection, belts | |
| 5 | 8***5 | Supplement | |
| 6 | 3***5 | Connecting mesh | |
| 7 | 3***1 | Chain | |
| 8 | 8***7 | Gear wheel | |
| 9 | 8***6 | Gear wheel |
