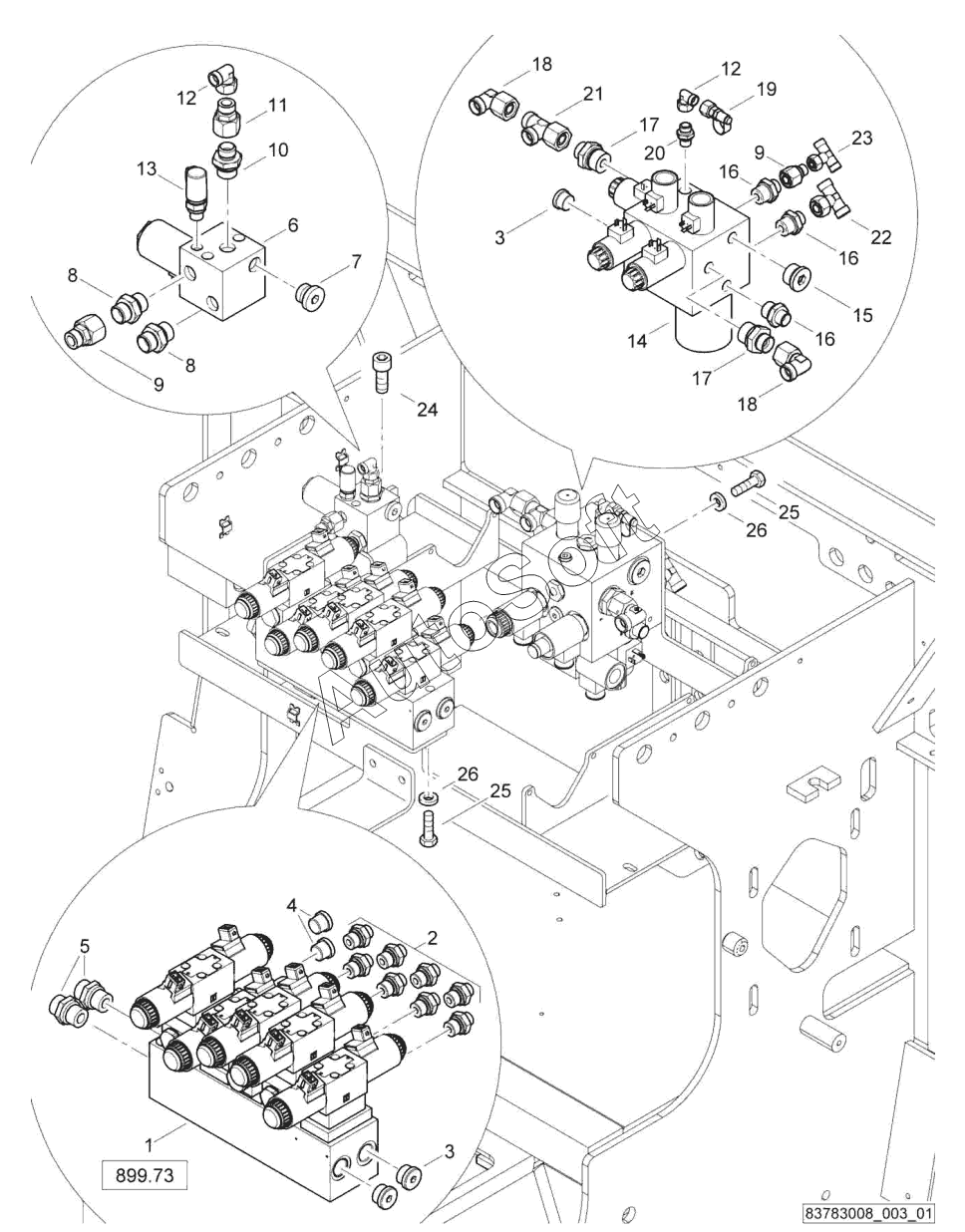

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hydraulic, valves
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Valve block | |
| 2 | 0***6 | Double-ended union | |
| 3 | 0***6 | Screw plug with seal | |
| 4 | 0***5 | Screw plug with seal | |
| 5 | 0***9 | Double-ended union | |
| 6 | 0***4 | 3/2-Way valve | |
| 7 | 0***5 | Screw plug with seal | |
| 8 | 0***1 | Socket | |
| 9 | 0***4 | Reducing union | |
| 10 | 0***2 | Double-ended union | |
| 11 | 0***3 | Reducing union | |
| 12 | 0***2 | Angular union | |
| 13 | 0***2 | Test connection | |
| 14 | 0***0 | Valve block | |
| 15 | 0***8 | Screw plug with seal | |
| 16 | 0***8 | Double-ended union | |
| 17 | 0***9 | Double-ended union | |
| 18 | 0***5 | Angular union | |
| 19 | 0***1 | Test connection | |
| 20 | 0***6 | Double-ended union | |
| 21 | 0***4 | L-union | |
| 22 | 0***4 | T-union | |
| 23 | 0***2 | T-union | |
| 24 | 0***4 | Socket-head cap screw | |
| 25 | 0***4 | Hexagon bolt | |
| 26 | 0***4 | Spring washer |
