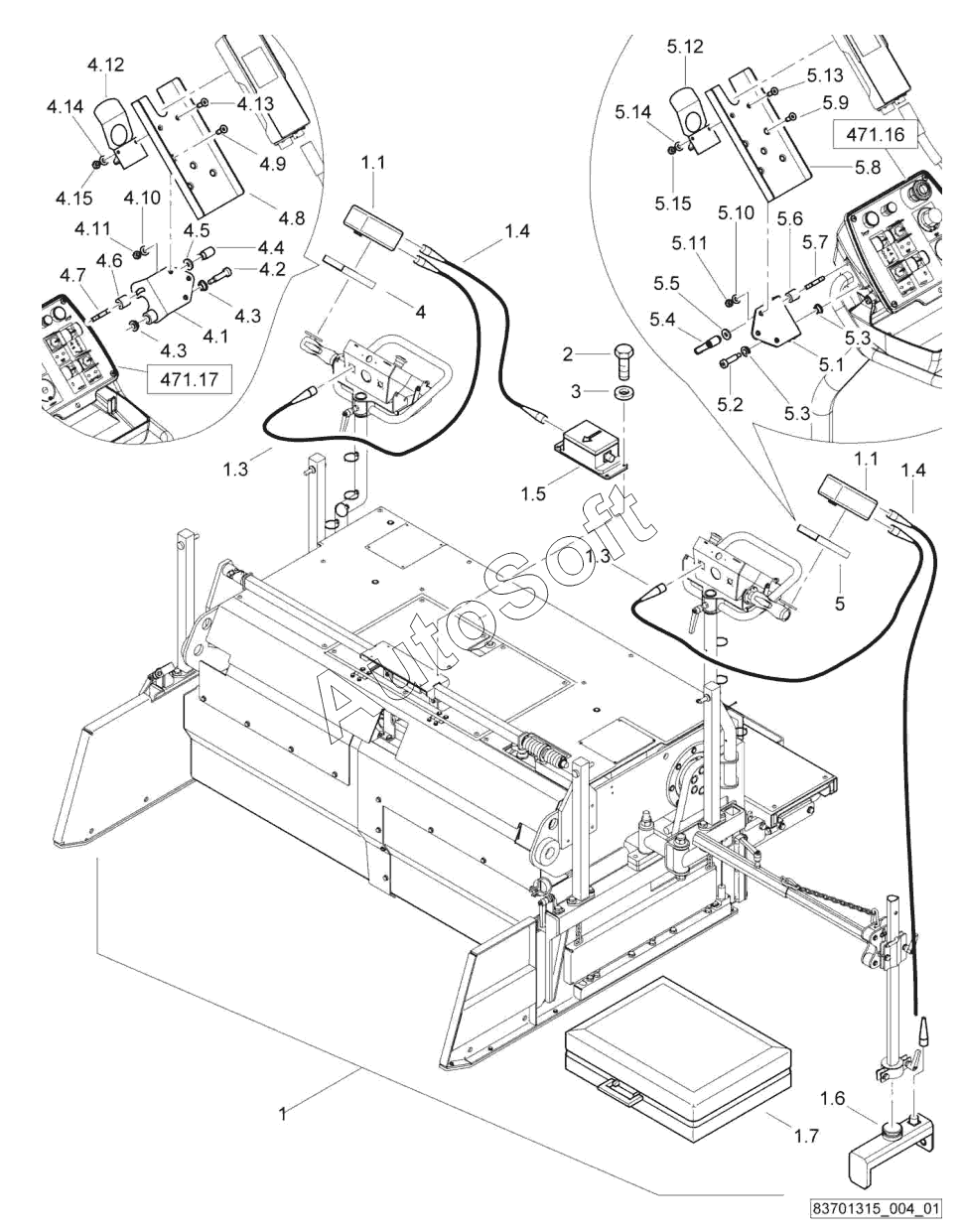

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. PO94-2Long+Trans Level. Sonic
1
1.1
1.1
1.3
1.3
1.4
1.4
1.5
1.6
1.7
2
3
4
4.1
4.2
4.3
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
4.15
5
5.1
5.2
5.3
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Levelling | |
| 1.1 | 8***9 | FO19-CAN MOBA matic PNP | |
| 1.3 | 8***2 | Cable | |
| 1.4 | 8***0 | Spiral cable | |
| 1.5 | 8***1 | Inclination sensor | |
| 1.6 | 8***4 | PO98 - Ski sonic | |
| 1.7 | 8***7 | PO103-MOBA Case XL size | |
| 2 | 3***0 | Screw | |
| 3 | 0***4 | Spring washer | |
| 4 | 8***7 | Mounting MOBA, right | |
| 4.1 | 8***0 | Holder | |
| 4.10 | 0***4 | Spring washer | |
| 4.11 | 0***0 | Hexagon nut | |
| 4.12 | 8***4 | Clamping spring | |
| 4.13 | 0***6 | Countersunk screw | |
| 4.14 | 0***9 | Washer | |
| 4.15 | 0***8 | Hexagon nut | |
| 4.2 | 0***2 | Shoulder screw | |
| 4.3 | 0***8 | Bushing | |
| 4.4 | 0***8 | Stop lever | |
| 4.5 | 0***2 | Washer | |
| 4.6 | 8***9 | Spacer sleeve | |
| 4.7 | 0***2 | Pin screw | |
| 4.8 | 8***0 | Holder | |
| 4.9 | 0***2 | Countersunk screw | |
| 5 | 8***3 | Mounting MOBA, left | |
| 5.1 | 8***8 | Holder | |
| 5.10 | 0***4 | Spring washer | |
| 5.11 | 0***0 | Hexagon nut | |
| 5.12 | 8***4 | Clamping spring | |
| 5.13 | 0***6 | Countersunk screw | |
| 5.14 | 0***9 | Washer | |
| 5.15 | 0***8 | Hexagon nut | |
| 5.2 | 0***2 | Shoulder screw | |
| 5.3 | 0***8 | Bushing | |
| 5.4 | 0***8 | Stop lever | |
| 5.5 | 0***2 | Washer | |
| 5.6 | 8***9 | Spacer sleeve | |
| 5.7 | 0***2 | Pin screw | |
| 5.8 | 8***0 | Holder | |
| 5.9 | 0***2 | Countersunk screw |
