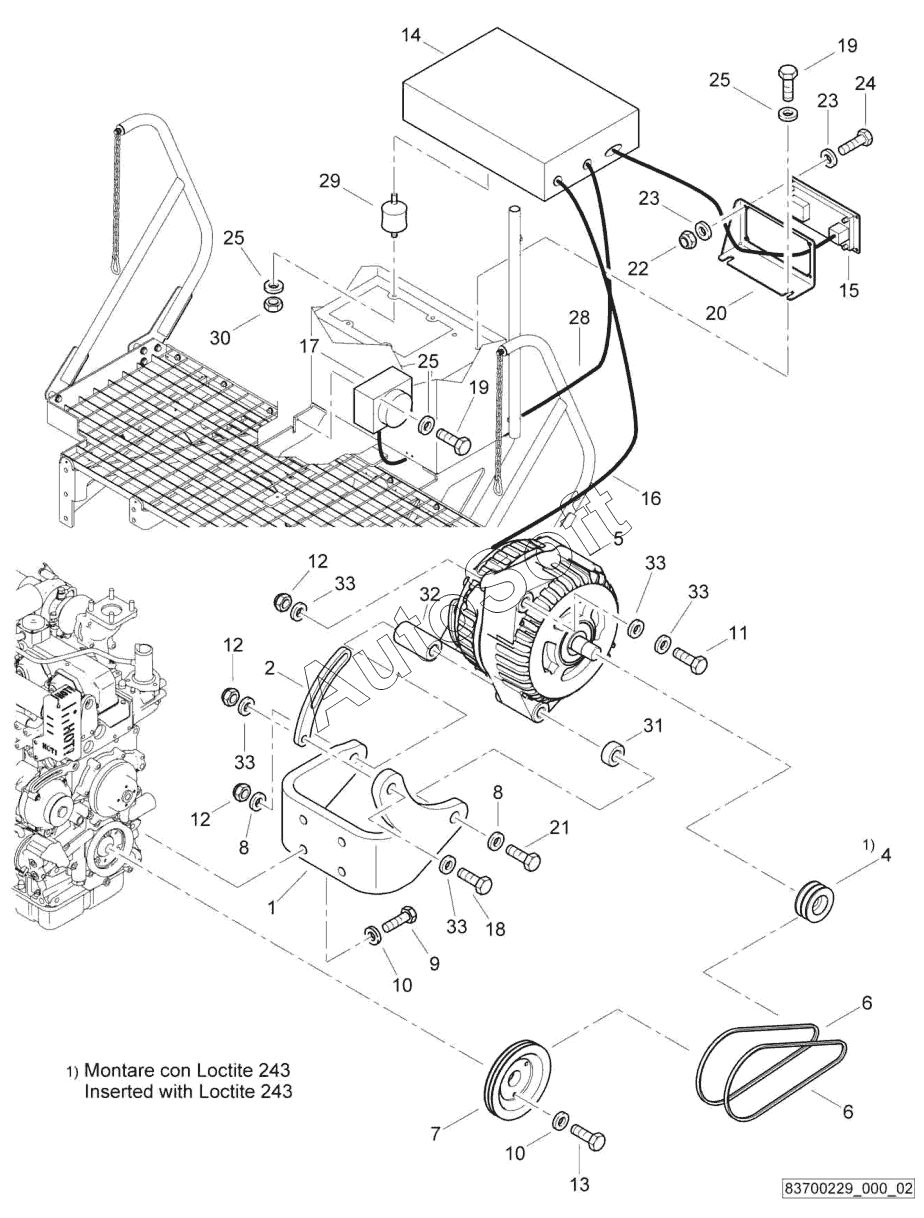

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. E51-Generator 230VI50HzIDE
17
33
33
33
33
33
32
31
30
29
28
25
25
25
24
23
23
22
21
20
19
19
18
1
16
15
14
13
12
12
12
11
10
10
9
8
8
7
6
6
5
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Generator support | |
| 2 | 8***7 | Draw bar | |
| 4 | 8***4 | Belt pulley | |
| 5 | 0***7 | Generator | |
| 6 | 3***5 | Belt | |
| 7 | 8***7 | Belt pulley | |
| 8 | 0***6 | Spring washer | |
| 9 | 3***0 | Screw | |
| 10 | 0***4 | Spring washer | |
| 11 | 0***2 | Hexagon bolt | |
| 12 | 0***6 | Safety nut | |
| 13 | 0***5 | Hexagon bolt | |
| 14 | 0***9 | Controller | |
| 15 | 0***0 | Remote control | |
| 16 | 0***1 | Wire harness | |
| 17 | 0***2 | Socket | |
| 18 | 0***2 | Hexagon bolt | |
| 19 | 0***3 | Hexagon bolt | |
| 20 | 8***7 | Pillow block | |
| 21 | 0***4 | Hexagon bolt | |
| 22 | 3***3 | Nut | |
| 23 | 3***8 | Washer | |
| 24 | 3***0 | Hexagon bolt | |
| 25 | 0***4 | Spring washer | |
| 28 | 4***1 | Cable | |
| 29 | 0***2 | Rubber buffer | |
| 30 | 0***0 | Hexagon nut | |
| 31 | 8***9 | Supplement | |
| 32 | 8***6 | Supplement | |
| 33 | 0***1 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
