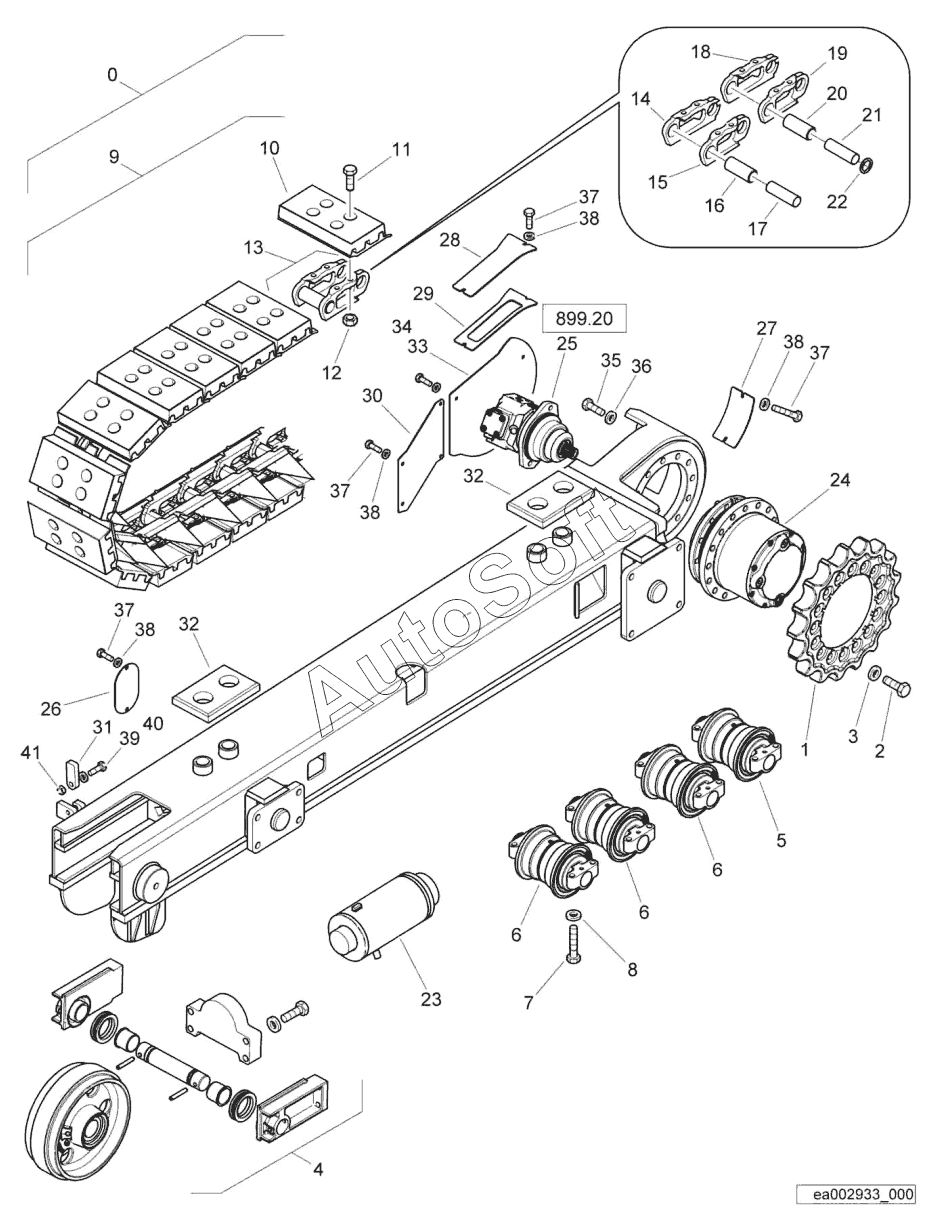

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Crawler system
32
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
37
37
37
38
38
38
38
39
40
41
11
1
2
3
4
5
6
6
6
7
8
9
10
700191196
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700191196 | 7***6 | Crawler system,left | |
| 1 | 0***2 | Drive wheel | |
| 2 | 0***6 | Hexagon bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***3 | Idler | |
| 5 | 0***4 | Track roller | |
| 6 | 0***5 | Track roller | |
| 7 | 0***8 | Hexagon bolt | |
| 8 | 0***4 | Washer | |
| 9 | 0***6 | Track | |
| 10 | 0***7 | Track pad | |
| 11 | 0***0 | Screw | |
| 12 | 0***1 | Nut | |
| 13 | 0***8 | Chain drive | |
| 14 | 0***3 | Chain link | |
| 15 | 0***4 | Chain link | |
| 16 | 0***0 | Bushing | |
| 17 | 0***2 | Bolt | |
| 18 | 0***1 | Chain link | |
| 19 | 0***2 | Chain link | |
| 20 | 0***5 | Bushing | |
| 21 | 0***1 | Bolt | |
| 22 | 0***0 | Shim | |
| 23 | 0***9 | Tensioning cylinder | |
| 24 | 3***9 | Reduction gear | |
| 25 | 0***7 | Drive motor | |
| 26 | 0***1 | Cover | |
| 27 | 0***2 | Transmission cover | |
| 28 | 0***3 | Cover | |
| 29 | 0***4 | Cover | |
| 30 | 0***5 | Cover | |
| 31 | 0***6 | Fitting key | |
| 32 | 0***7 | Plate | |
| 33 | 0***8 | Transmission cover Righthand | |
| 34 | 0***9 | Transmission cover Lefthand | |
| 35 | 3***4 | Hexagon bolt | |
| 36 | 0***0 | Washer | |
| 37 | 0***8 | Hexagon bolt | |
| 38 | 0***4 | Spring washer | |
| 39 | 0***4 | Hexagon bolt | |
| 40 | 0***4 | Washer | |
| 41 | 0***8 | Safety nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
