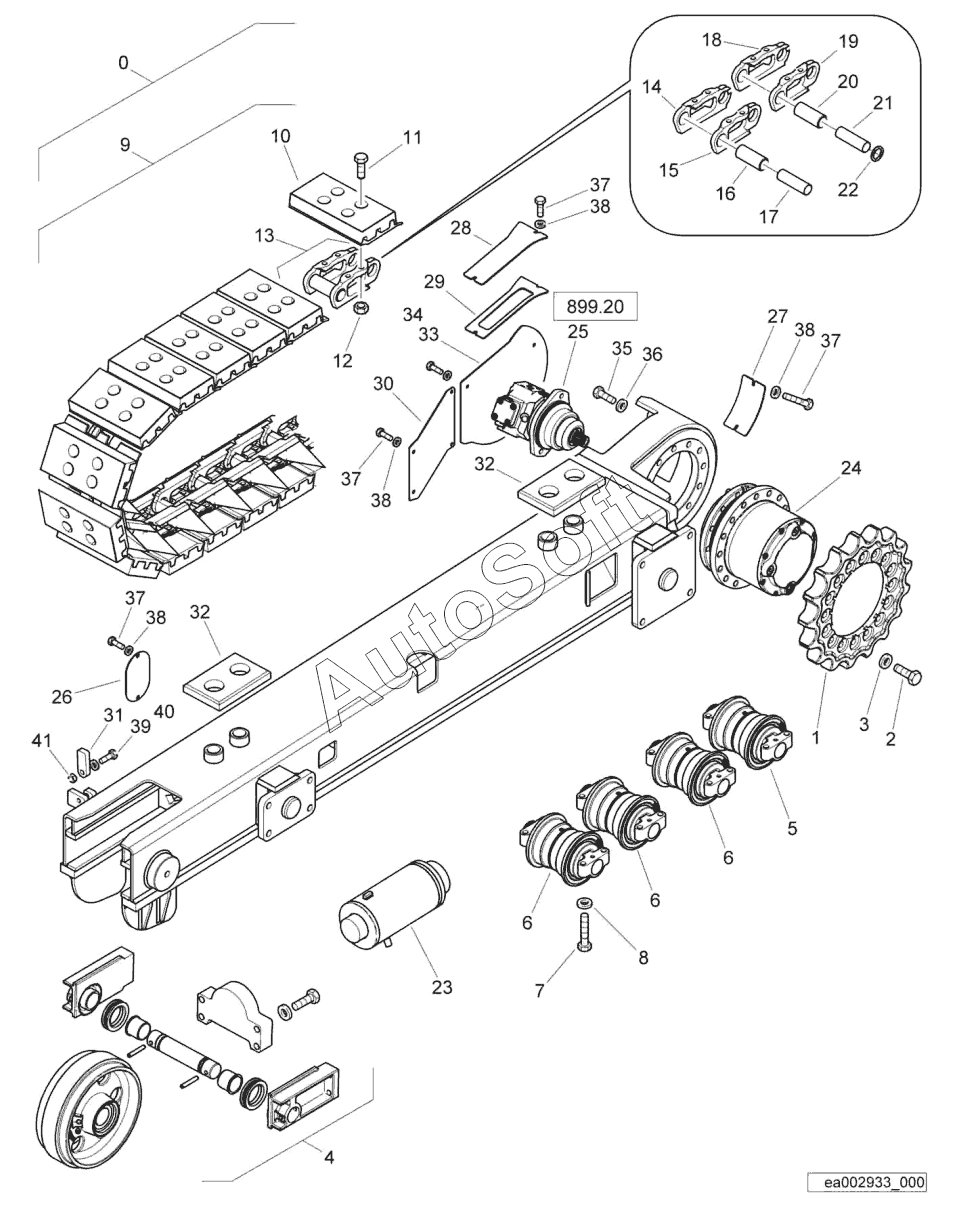

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Crawler system
700191197
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
37
37
38
38
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700191197 | 7***7 | Crawler system,right | |
| 1 | 0***2 | Drive wheel | |
| 2 | 0***6 | Hexagon bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***3 | Idler | |
| 5 | 0***4 | Track roller | |
| 6 | 0***5 | Track roller | |
| 7 | 0***8 | Hexagon bolt | |
| 8 | 0***4 | Washer | |
| 9 | 0***6 | Track | |
| 10 | 0***7 | Track pad | |
| 11 | 0***0 | Screw | |
| 12 | 0***1 | Nut | |
| 13 | 0***8 | Chain drive | |
| 14 | 0***3 | Chain link | |
| 15 | 0***4 | Chain link | |
| 16 | 0***0 | Bushing | |
| 17 | 0***2 | Bolt | |
| 18 | 0***1 | Chain link | |
| 19 | 0***2 | Chain link | |
| 20 | 0***5 | Bushing | |
| 21 | 0***1 | Bolt | |
| 22 | 0***0 | Shim | |
| 23 | 0***9 | Tensioning cylinder | |
| 24 | 3***9 | Reduction gear | |
| 25 | 0***7 | Drive motor | |
| 26 | 0***1 | Cover | |
| 27 | 0***2 | Transmission cover | |
| 28 | 0***3 | Cover | |
| 29 | 0***4 | Cover | |
| 30 | 0***5 | Cover | |
| 31 | 0***6 | Fitting key | |
| 32 | 0***7 | Plate | |
| 33 | 0***8 | Transmission cover Righthand | |
| 34 | 0***9 | Transmission cover Lefthand | |
| 35 | 3***4 | Hexagon bolt | |
| 36 | 0***0 | Washer | |
| 37 | 0***8 | Hexagon bolt | |
| 38 | 0***4 | Spring washer | |
| 39 | 0***4 | Hexagon bolt | |
| 40 | 0***4 | Washer | |
| 41 | 0***8 | Safety nut |
