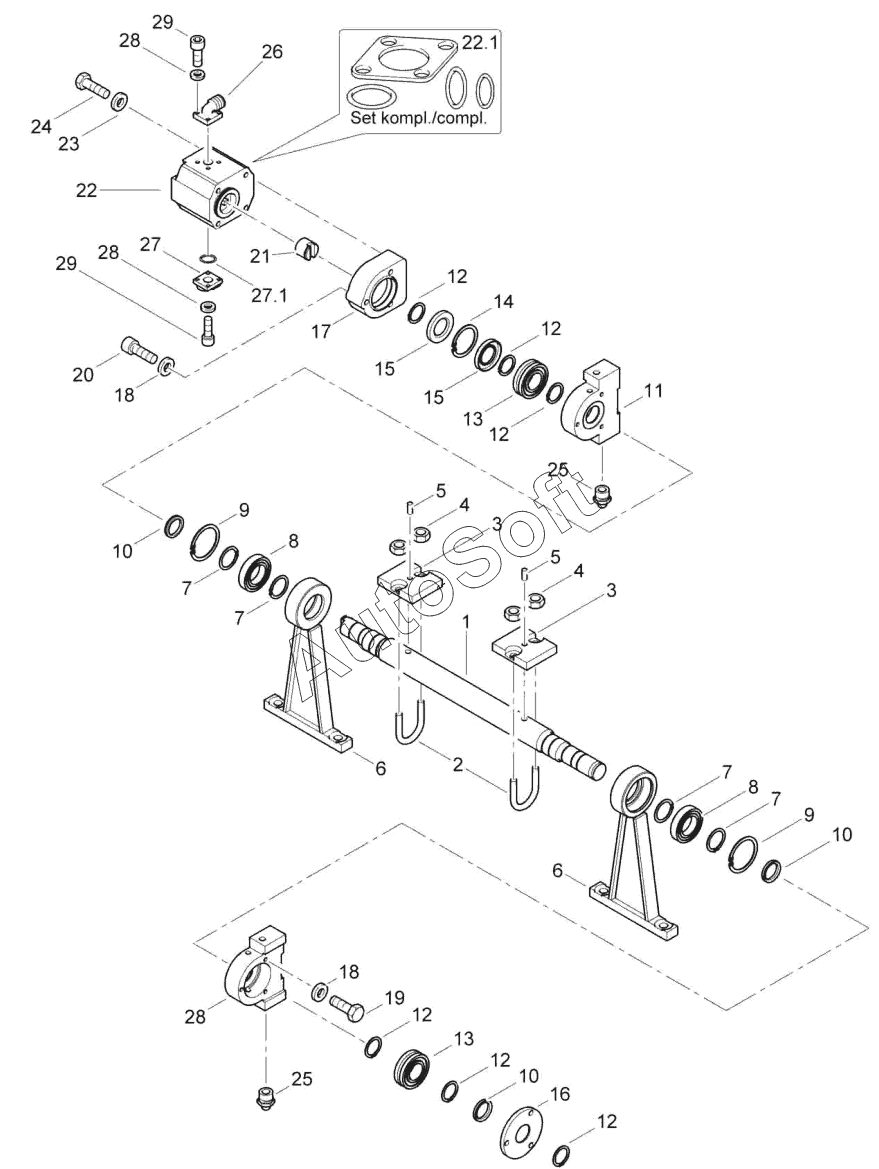

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Tamper, Main screed right
1
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
10
10
10
11
12
12
12
12
12
12
13
13
14
15
15
16
17
18
18
19
20
21
22
22.1
22.2
23
24
25
25
26
27
27.1
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Shaft | |
| 10 | 3***5 | Sealing ring | |
| 11 | 8***1 | Pillow block | |
| 12 | 3***8 | Circlip | |
| 13 | 3***4 | Self-alig.roller bearing | |
| 14 | 3***2 | Circlip | |
| 15 | 3***8 | Ring | |
| 16 | D***4 | Cover | |
| 17 | D***5 | Flange | |
| 18 | 3***5 | Round anchor plate | |
| 19 | 3***2 | Screw | |
| 2 | D***7 | Shackle bolt | |
| 20 | 3***9 | Screw | |
| 21 | D***1 | Universal joint | |
| 22 | 3***2 | Hydraulic engine | |
| 22.1 | 3***0 | Kit,seal | |
| 22.2 | 0***8 | Coupling | |
| 23 | 0***4 | Spring washer | |
| 24 | 3***5 | Screw | |
| 25 | 3***5 | Grease nipple | |
| 26 | 0***5 | Angular flange union | |
| 27 | 0***5 | Angular flange union | |
| 27.1 | 0***5 | O-ring | |
| 28 | 0***4 | Spring washer | |
| 29 | 3***5 | Screw | |
| 3 | D***6 | Counter weight | |
| 4 | 3***0 | Nut | |
| 5 | 3***7 | Screw | |
| 6 | D***2 | Coupling | |
| 7 | 3***3 | Circlip | |
| 8 | 3***0 | Bearing | |
| 9 | 3***8 | Circlip |
