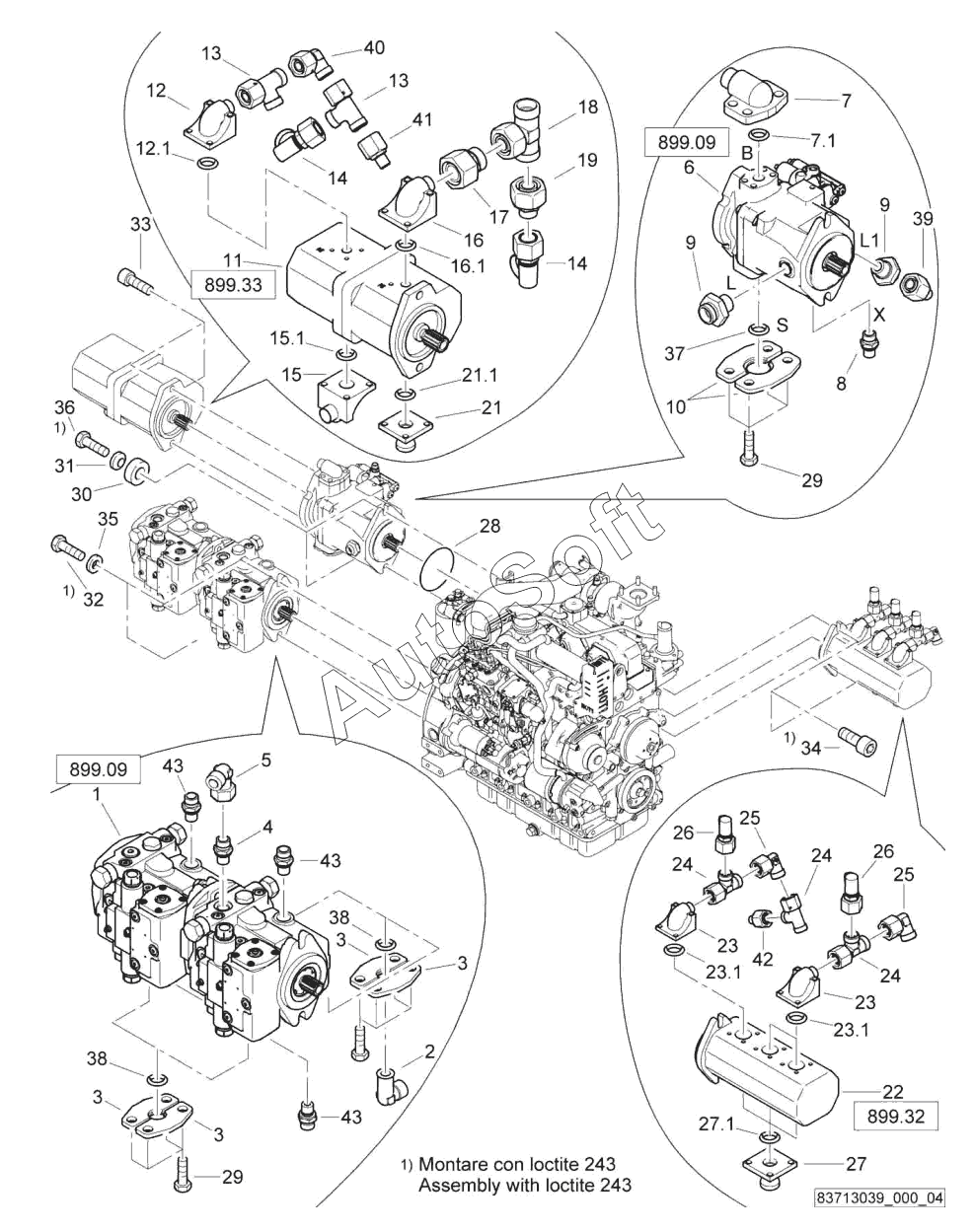

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Pump mounting
1
2
2.1
3
3
3
3
4
5
6
7
7.1
8
9
9
10
11
12
12.1
13
13
14
14
15
15.1
16
16.1
17
18
19
21
21.1
22
23
23
23.1
23.1
24
24
24
25
25
26
26
27
27.1
28
29
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Tandem pump | |
| 10 | 0***9 | Half, flange, SAE | |
| 11 | 0***7 | Gear pump | |
| 12 | 0***5 | Angular flange union | |
| 12.1 | 0***5 | O-ring | |
| 13 | 0***4 | L-union | |
| 14 | 0***4 | Test connection | |
| 15 | 0***8 | Angular flange union | |
| 15.1 | 0***9 | Loop ring | |
| 16 | 0***6 | Angular flange union | |
| 16.1 | 0***5 | Loop ring | |
| 17 | 0***3 | Reducing union | |
| 18 | 0***6 | T-union | |
| 19 | 0***2 | Reducing union | |
| 2 | 3***4 | Flange | |
| 2.1 | 0***6 | Loop ring | |
| 21 | 0***7 | Straight flanged union | |
| 21.1 | 0***2 | Loop ring | |
| 22 | 0***2 | Gear pump | |
| 23 | 0***5 | Angular flange union | |
| 23.1 | 0***5 | O-ring | |
| 24 | 0***4 | L-union | |
| 25 | 0***5 | Angular union | |
| 26 | 0***4 | Test connection | |
| 27 | 0***2 | Straight flanged union | |
| 27.1 | 0***9 | Loop ring | |
| 28 | 3***2 | O-ring | |
| 29 | 3***4 | Screw | |
| 3 | 0***2 | Half, flange, SAE | |
| 30 | 0***4 | Spherical washer | |
| 31 | 0***6 | Conical socket | |
| 32 | 3***4 | Screw | |
| 33 | 3***5 | Screw | |
| 34 | 3***2 | Screw | |
| 35 | 8***4 | Washer | |
| 36 | 3***2 | Screw | |
| 37 | 3***8 | O-ring | |
| 38 | 0***6 | Loop ring | |
| 39 | 0***6 | Reducing union | |
| 4 | 0***1 | Double-ended union | |
| 40 | 0***5 | Angular union | |
| 41 | 0***6 | Reducing union | |
| 42 | 0***6 | Reducing union | |
| 43 | 0***5 | Socket | |
| 5 | 0***6 | Angular union | |
| 6 | 0***2 | Hydraulic pump | |
| 7 | 0***5 | Union, flanged | |
| 7.1 | 0***4 | Loop ring | |
| 8 | 0***2 | Socket | |
| 9 | 0***5 | Socket |
