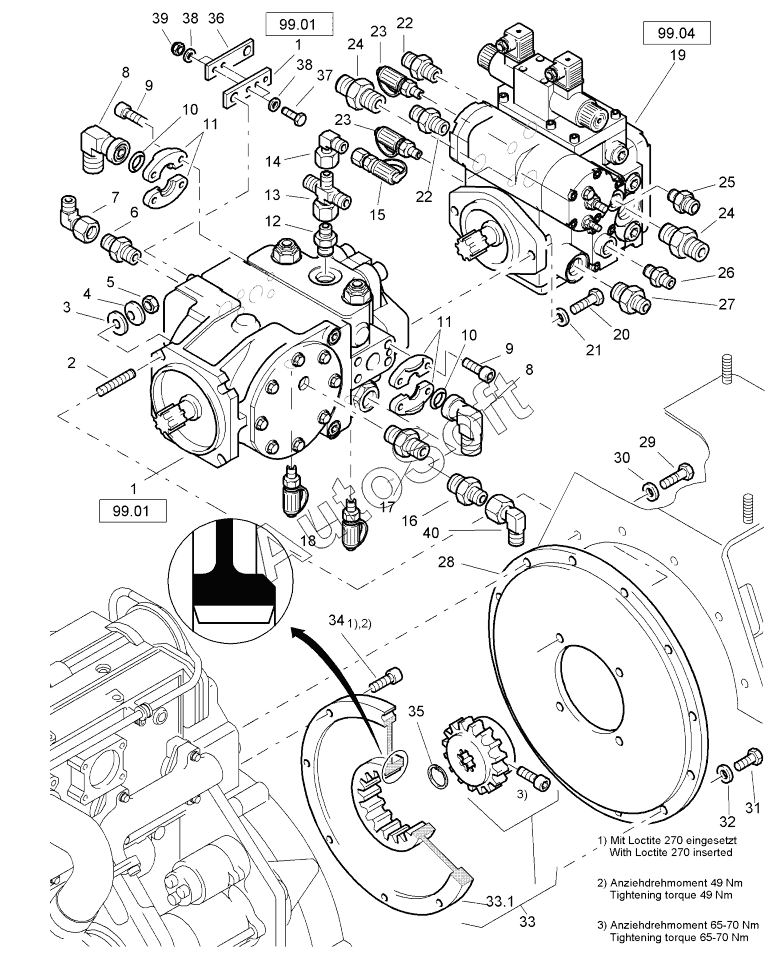

Каталог запасных частей к технике: BOMAG BW211D-40 (2007). Pump Mounting
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Travel pump | |
| 2 | 0***3 | Pin screw | |
| 3 | 0***5 | Conical socket | |
| 4 | 0***3 | Spherical washer | |
| 5 | 0***8 | Hexagon nut | |
| 6 | 0***2 | Socket | |
| 7 | 0***7 | Angular union | |
| 8 | 0***5 | Union, flanged, SAE | |
| 9 | 0***7 | Socket-head cap screw | |
| 10 | 0***0 | Loop ring | |
| 11 | 0***4 | Half, flange, SAE | |
| 12 | 0***5 | Socket | |
| 13 | 0***5 | Distributor | |
| 14 | 0***3 | Angular union | |
| 15 | 0***9 | Test connection | |
| 16 | 0***5 | Socket | |
| 17 | 0***2 | Socket | |
| 18 | 0***9 | Double-ended union | |
| 19 | 0***4 | Vibration pump | |
| 20 | 0***2 | Hexagon bolt | |
| 21 | 0***0 | Washer | |
| 22 | 0***8 | Socket | |
| 23 | 0***9 | Test connection | |
| 24 | 0***4 | Socket | |
| 25 | 0***3 | Socket | |
| 26 | 0***5 | Socket | |
| 27 | 0***5 | Socket | |
| 28 | 5***4 | Mounting flange | |
| 29 | 0***5 | Hexagon bolt | |
| 30 | 0***1 | Washer | |
| 31 | 0***7 | Hexagon bolt | |
| 32 | 0***1 | Washer | |
| 33 | 0***9 | Coupling | |
| 34 | 0***3 | Socket-head cap screw | |
| 35 | 0***0 | Circlip,internal | |
| 36 | 5***6 | Lever | |
| 37 | 0***1 | Hexagon bolt | |
| 38 | 0***2 | Washer | |
| 39 | 0***1 | Safety nut | |
| 40 | 0***7 | Angular union |
