Каталог запасных частей к технике: BOMAG BW211D-40 (2007). Link, assembled
1
2
3
3
4
4
5
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19

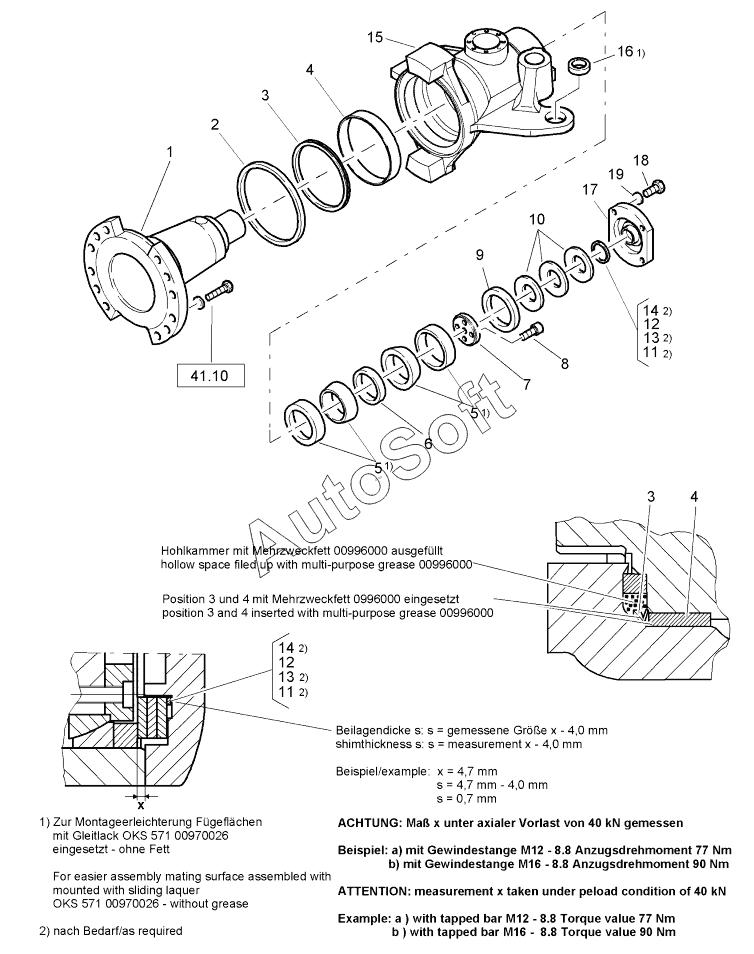

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Support | |
| 2 | 5***1 | Sealing ring | |
| 3 | 0***0 | V-ring | |
| 4 | 5***0 | Friction bearing | |
| 5 | 0***1 | Spherical plain bearing | |
| 6 | 5***6 | Intermediate ring | |
| 7 | 5***4 | Cover | |
| 8 | 0***2 | Socket-head cap screw | |
| 9 | 5***7 | Intermediate ring | |
| 10 | 0***1 | Belleville spring | |
| 11 | 0***3 | Shim | |
| 12 | 0***0 | Supporting disc | |
| 13 | 0***1 | Shim | |
| 14 | 0***5 | Shim | |
| 15 | 5***2 | Housing | |
| 16 | 0***1 | Spherical plain bearing | |
| 17 | 5***9 | Cover | |
| 18 | 0***7 | Socket-head cap screw | |
| 19 | 0***4 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
