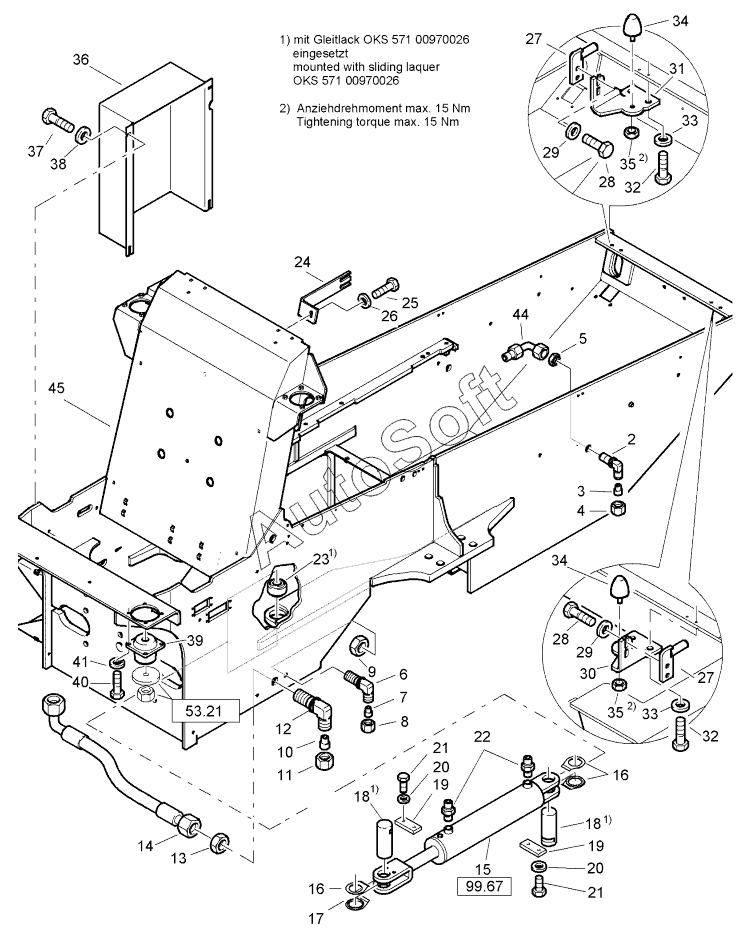

Каталог запасных частей к технике: BOMAG BW211D-40 (2007). Rear Frame
34
34
24
25
26
27
27
28
28
29
29
30
31
32
32
33
33
23
35
35
36
37
38
39
40
41
44
45
13
3
4
5
6
7
8
9
10
11
12
2
14
15
16
16
17
18
18
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***6 | Angular union | |
| 3 | 0***6 | Plug | |
| 4 | 0***8 | Cap nut | |
| 5 | 0***6 | Nut | |
| 6 | 0***3 | Angular union | |
| 7 | 0***3 | Plug | |
| 8 | 0***0 | Cap nut | |
| 9 | 0***6 | Nut | |
| 10 | 0***7 | Plug | |
| 11 | 0***2 | Cap nut | |
| 12 | 0***7 | Angular union | |
| 13 | 0***0 | Nut | |
| 14 | 0***2 | Hose assy.ac. | |
| 15 | 0***0 | Steering cylinder | |
| 16 | 5***3 | Gasket | |
| 17 | 5***1 | Gasket | |
| 18 | 5***4 | Bolt | |
| 19 | 5***5 | Flat steel | |
| 20 | 0***4 | Spring washer | |
| 21 | 0***4 | Hexagon bolt | |
| 22 | 0***0 | Double-ended union | |
| 23 | 0***1 | Spherical plain bearing | |
| 24 | 5***2 | Holder | |
| 25 | 0***7 | Hexagon bolt | |
| 26 | 0***6 | Spring washer | |
| 27 | 5***6 | Holder | |
| 28 | 0***4 | Hexagon bolt | |
| 29 | 0***4 | Spring washer | |
| 30 | 5***7 | Angle | |
| 31 | 5***8 | Angle | |
| 32 | 0***7 | Hexagon bolt | |
| 33 | 0***4 | Spring washer | |
| 34 | 0***6 | Stop buffer | |
| 35 | 0***3 | Hexagon nut | |
| 36 | 5***8 | Cover | |
| 37 | 0***4 | Hexagon bolt | |
| 38 | 0***7 | Washer | |
| 39 | 0***8 | Rubber buffer | |
| 40 | 0***0 | Hexagon bolt | |
| 41 | 0***6 | Spring washer | |
| 44 | 0***7 | Union extension | |
| 45 | 5***5 | Frame |
