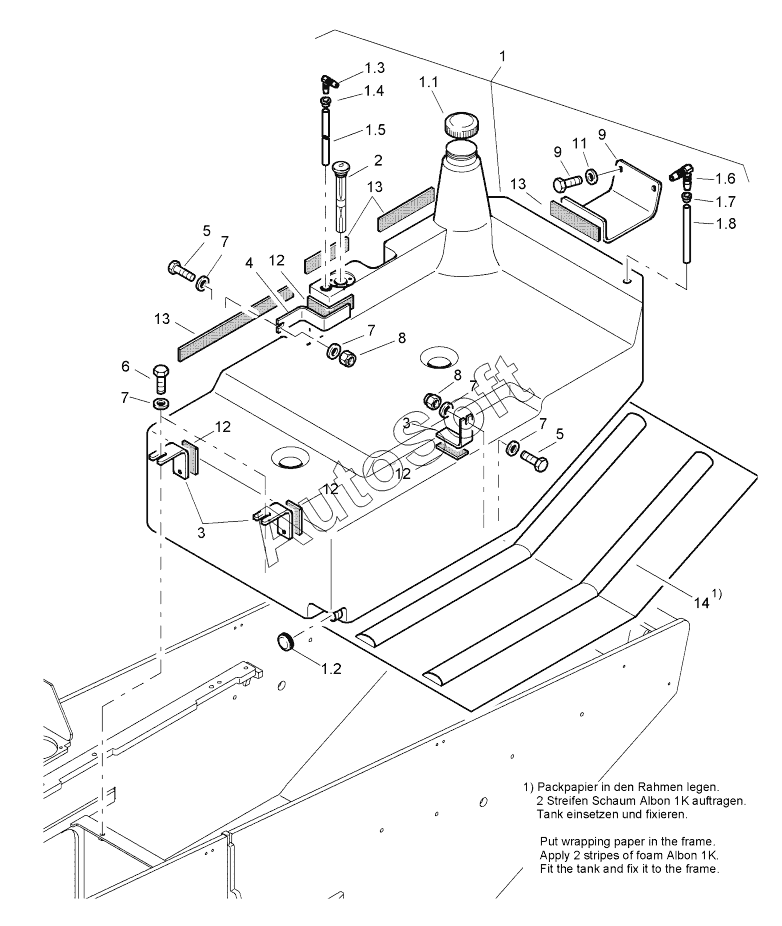

Каталог запасных частей к технике: BOMAG BW211D-40 (2007). Fuel Tank
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
3
4
5
5
6
7
7
7
7
7
8
8
9
9
10
11
12
12
12
12
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Fuel tank | |
| 1.1 | 0***1 | Tank cover | |
| 1.2 | 0***5 | Cap | |
| 1.3 | 0***9 | Angular union | |
| 1.4 | 0***7 | Tube wall duct | |
| 1.5 | 0***8 | Hose | |
| 1.6 | 0***3 | Angular union | |
| 1.7 | 0***8 | Tube wall duct | |
| 1.8 | 0***4 | Plastic hose | |
| 10 | 0***7 | Hexagon bolt | |
| 11 | 0***6 | Spring washer | |
| 12 | 0***8 | Expanded rubber | |
| 13 | 0***9 | Expanded rubber | |
| 14 | 0***1 | Foam | |
| 2 | 0***4 | Fuel level indicator | |
| 3 | 5***0 | Angle | |
| 4 | 5***7 | Angle | |
| 5 | 0***9 | Hexagon bolt | |
| 6 | 0***0 | Hexagon bolt | |
| 7 | 0***6 | Spring washer | |
| 8 | 0***6 | Hexagon nut | |
| 9 | 5***6 | Angle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
