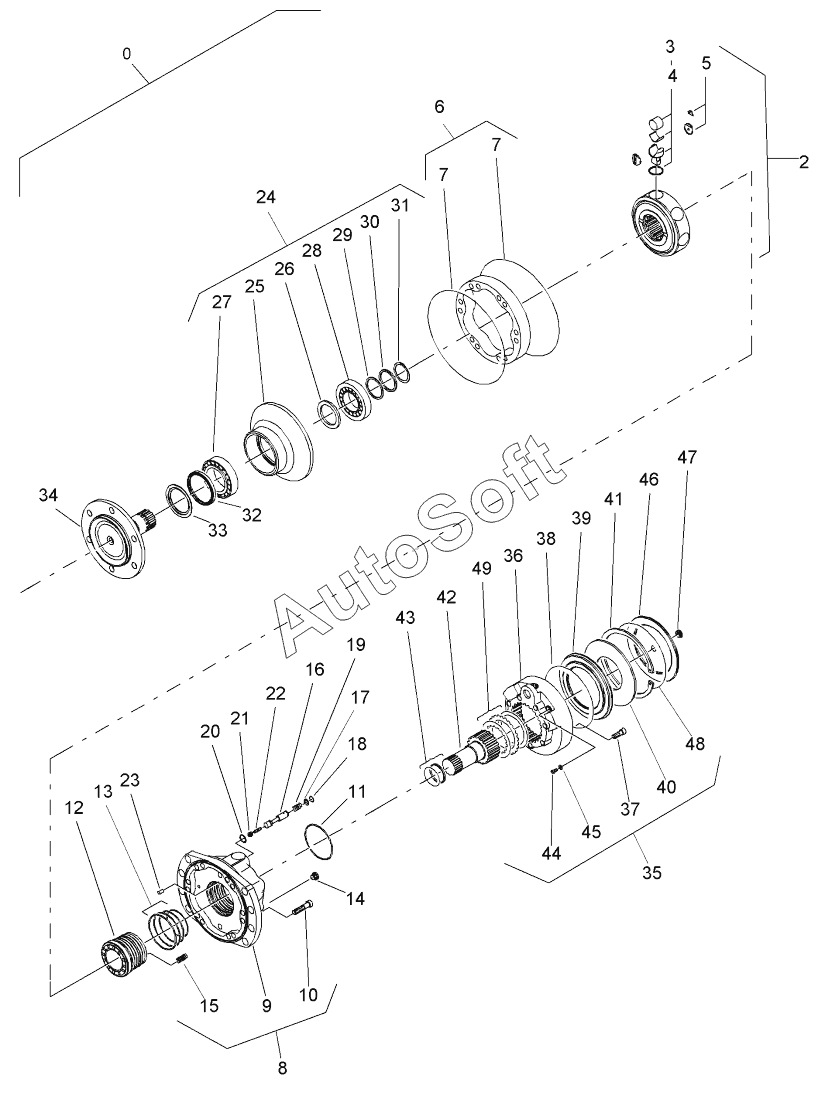

Каталог запасных частей к технике: BOMAG BW211D-40 (2007). Hydr.Motor,Travel Sys.Fr. MSE18
0
2
2.1
2.2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24.1
24.2
24.3
24.4
24.5
24.6
24.7
24.8
24.9
24.10
25
26
27
28
29
30
31
32
33
34
35
35.1
35.2
35.3
35.4
35.5
35.6
35.7
35.8
35.9
35.10
35.11
35.12
35.13
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 0***4 | Travel motor | |
| 10 | 0***1 | Socket-head cap screw | |
| 11 | 0***4 | Loop ring | |
| 12 | 0***7 | Distributor | |
| 13 | 0***5 | Gasket kit | |
| 14 | 0***2 | Screw plug | |
| 15 | 0***6 | Pressure spring | |
| 16 | 0***8 | Piston | |
| 17 | 0***9 | Washer | |
| 18 | 0***0 | Circlip, external | |
| 19 | 0***1 | Pressure spring | |
| 2 | 0***9 | Came race cylinder block | |
| 2.1 | 0***2 | Kit, piston | |
| 2.2 | 0***7 | Repair Kit | |
| 20 | 0***1 | O-Ring | |
| 21 | 0***3 | Screw plug | |
| 22 | 0***7 | Spool valve | |
| 23 | 0***2 | Guide pin | |
| 24 | 0***7 | End plate | |
| 24.1 | 0***8 | Housing,bearing | |
| 24.10 | 0***4 | Shaft | |
| 24.2 | 0***9 | Radial seal | |
| 24.3 | 0***0 | Taper roller bearing | |
| 24.4 | 0***1 | Taper roller bearing | |
| 24.5 | 0***0 | Shim | |
| 24.6 | 0***1 | Back-up ring | |
| 24.7 | 0***0 | Circlip,external | |
| 24.8 | 0***2 | Sealing ring | |
| 24.9 | 0***3 | Oil distributor | |
| 25 | 0***8 | Housing,bearing | |
| 26 | 0***9 | Radial seal | |
| 27 | 0***0 | Taper roller bearing | |
| 28 | 0***1 | Taper roller bearing | |
| 29 | 0***0 | Shim | |
| 3 | 0***2 | Kit, piston | |
| 30 | 0***1 | Back-up ring | |
| 31 | 0***0 | Circlip,external | |
| 32 | 0***2 | Sealing ring | |
| 33 | 0***3 | Oil distributor | |
| 34 | 0***4 | Shaft | |
| 35 | 0***3 | Brake | |
| 35.1 | 0***4 | Brake housing | |
| 35.10 | 0***8 | Brake disc kit | |
| 35.11 | 0***4 | Cover | |
| 35.12 | 0***2 | Plug | |
| 35.13 | 0***6 | O-Ring | |
| 35.2 | 0***5 | Screw | |
| 35.3 | 0***3 | Brake piston | |
| 35.4 | 0***6 | Belleville spring | |
| 35.5 | 0***3 | Circlip, internal | |
| 35.6 | 0***9 | Shaft | |
| 35.7 | 0***8 | Kit, sealing ring | |
| 35.8 | 0***2 | Socket-head cap screw | |
| 35.9 | 0***8 | Sealing ring | |
| 36 | 0***4 | Brake housing | |
| 37 | 0***5 | Screw | |
| 38 | 0***3 | O-Ring | |
| 39 | 0***3 | Brake piston | |
| 4 | 0***3 | Kit, piston | |
| 40 | 0***6 | Belleville spring | |
| 41 | 0***3 | Circlip, internal | |
| 42 | 0***9 | Shaft | |
| 43 | 0***8 | Kit, sealing ring | |
| 44 | 0***2 | Socket-head cap screw | |
| 45 | 0***8 | Sealing ring | |
| 46 | 0***4 | Cover | |
| 47 | 0***2 | Plug | |
| 48 | 0***6 | O-Ring | |
| 49 | 0***0 | Brake disc kit | |
| 5 | 0***7 | Repair Kit | |
| 6 | 0***0 | Cam race | |
| 7 | 0***7 | Loop ring | |
| 8 | 0***5 | Distributor | |
| 9 | 0***2 | Cover |
