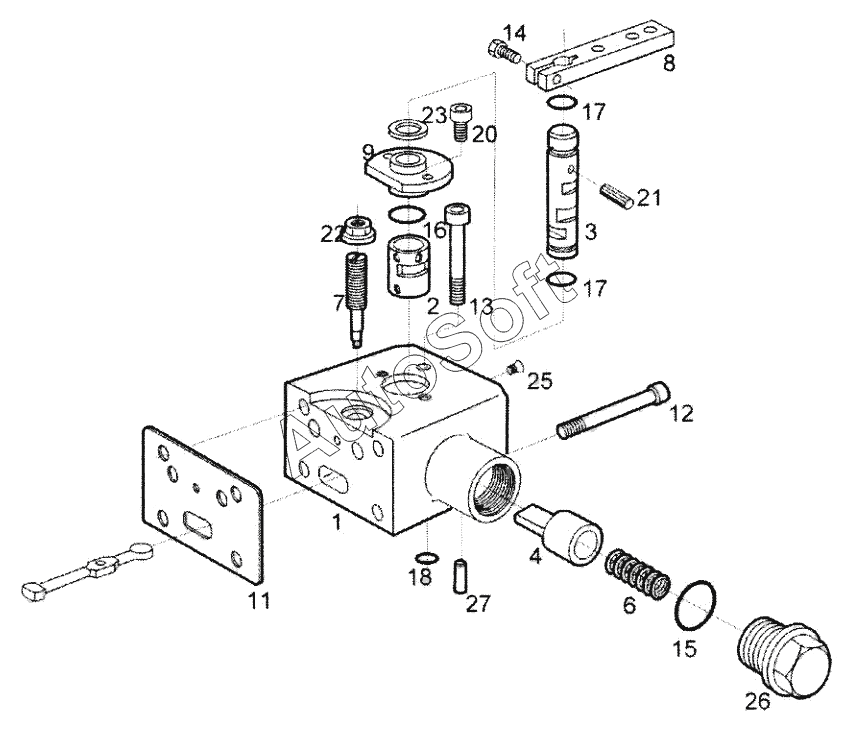

Каталог запасных частей к технике: BOMAG BW120AD-5 (2017). Hydr.Pump, Travel System
14
27
26
25
23
22
21
20
18
17
17
16
15
05985337
13
12
11
9
8
7
6
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05985337 | 0***7 | >Control unit | |
| 1 | 0***3 | >Housing | |
| 2 | 0***5 | >Control bush | |
| 3 | 0***1 | >Control shaft | |
| 4 | 0***6 | >Spring bush | |
| 6 | 0***1 | >Pressure spring '2, 25/10, 77/26, 00' | |
| 7 | 0***7 | > Eccentric pin | |
| 8 | 0***2 | >Lever | |
| 9 | 0***3 | >Cover | |
| 11 | 0***4 | >Gasket | |
| 12 | 0***3 | >Socket-head cap screw M6X65-8. 8 | |
| 13 | 0***6 | >Socket-head cap screw M6X50-8. 8 | |
| 14 | 0***1 | Socket-head cap screw | |
| 15 | 0***2 | >Loop ring 17, 12X2, 62 | |
| 16 | 0***1 | >Loop ring 20, 35X1, 78 | |
| 17 | 0***9 | >Loop ring 9, 25X1, 78 | |
| 18 | 0***3 | >Loop ring 6, 02X2, 62 | |
| 20 | 0***0 | >Socket-head cap screw M5X10-8. 8 | |
| 21 | 0***4 | >Needle roller A4X15. 8 | |
| 22 | 0***0 | >Seal lock nut M6 | |
| 23 | 0***5 | >Shim 12X18X1 | |
| 25 | 0***6 | >Plug M8 | |
| 26 | 0***7 | >Screw plug M20X1. 5-5. 8 | |
| 27 | 0***6 | >Pin, cylindric M6X10 |
