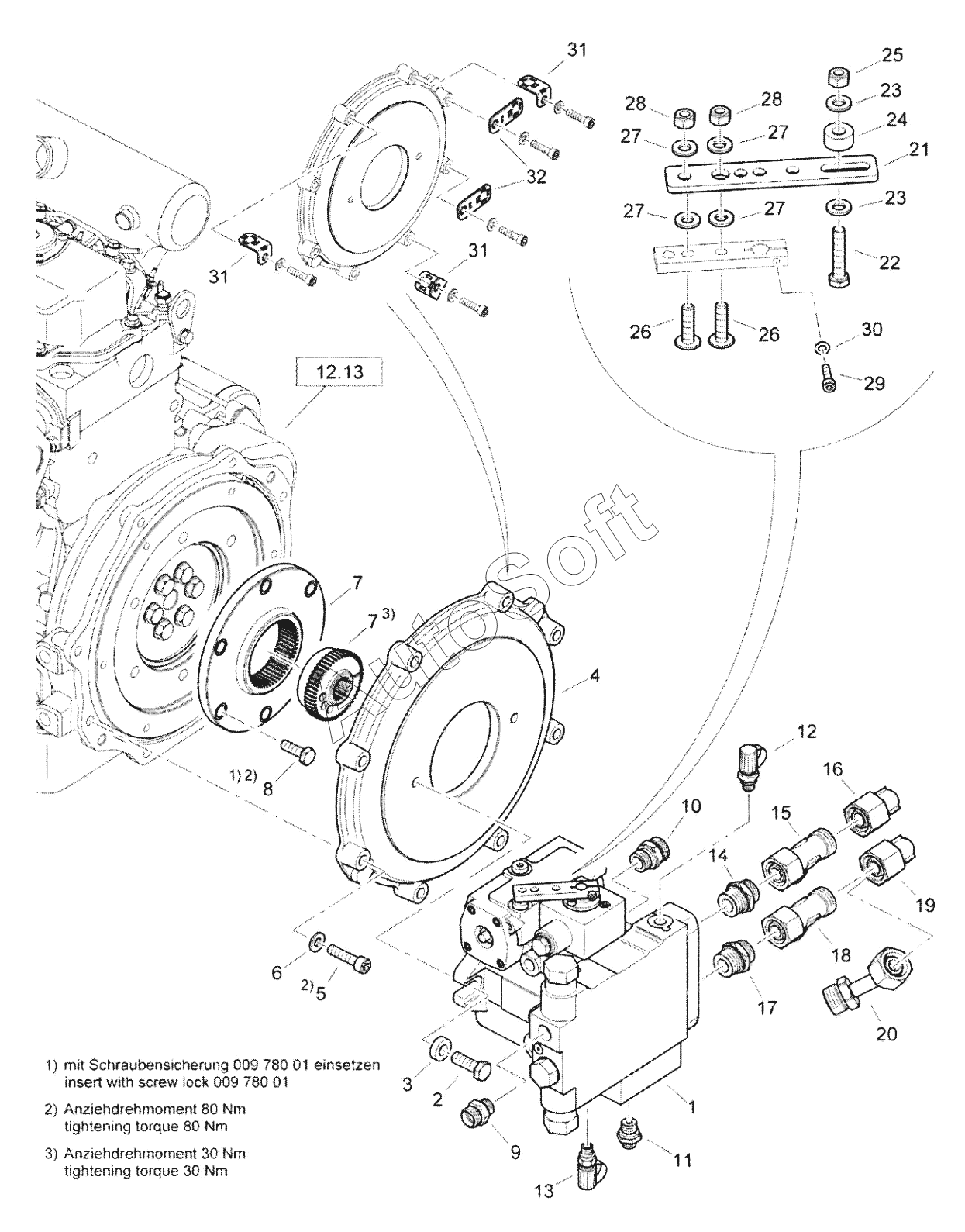

Каталог запасных частей к технике: BOMAG BW120AD-5 (2017). Pump Mounting
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
27
27
28
28
29
30
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Travel pump | |
| 2 | 0***8 | Hexagon bolt | |
| 3 | 7***2 | Washer | |
| 4 | 0***8 | Pump flange | |
| 5 | 0***8 | Socket-head cap screw | |
| 6 | 0***6 | Spring washer | |
| 7 | 0***6 | Coupling | |
| 8 | 0***4 | Hexagon bolt | |
| 9 | 0***0 | Double-ended union | |
| 10 | 0***1 | Double-ended union | |
| 11 | 0***8 | Double-ended union | |
| 12 | 0***2 | Test connection | |
| 13 | 0***2 | Test connection | |
| 14 | 0***8 | Socket | |
| 15 | 0***7 | L-union | |
| 16 | 0***7 | Angular union | |
| 17 | 0***8 | Socket | |
| 18 | 0***7 | L-union | |
| 19 | 0***7 | Angular union | |
| 20 | 0***8 | Union extension | |
| 21 | 9***3 | Lever | |
| 22 | 0***6 | Hexagon bolt | |
| 23 | 0***7 | Washer | |
| 24 | 5***6 | Washer | |
| 25 | 0***3 | Safety nut | |
| 26 | 0***7 | Lens head screw | |
| 27 | 0***7 | Washer | |
| 28 | 0***3 | Safety nut | |
| 29 | 0***1 | Socket-head cap screw | |
| 30 | 0***1 | Washer | |
| 31 | 8***2 | Cableclip | |
| 32 | 8***1 | Cableclip |
