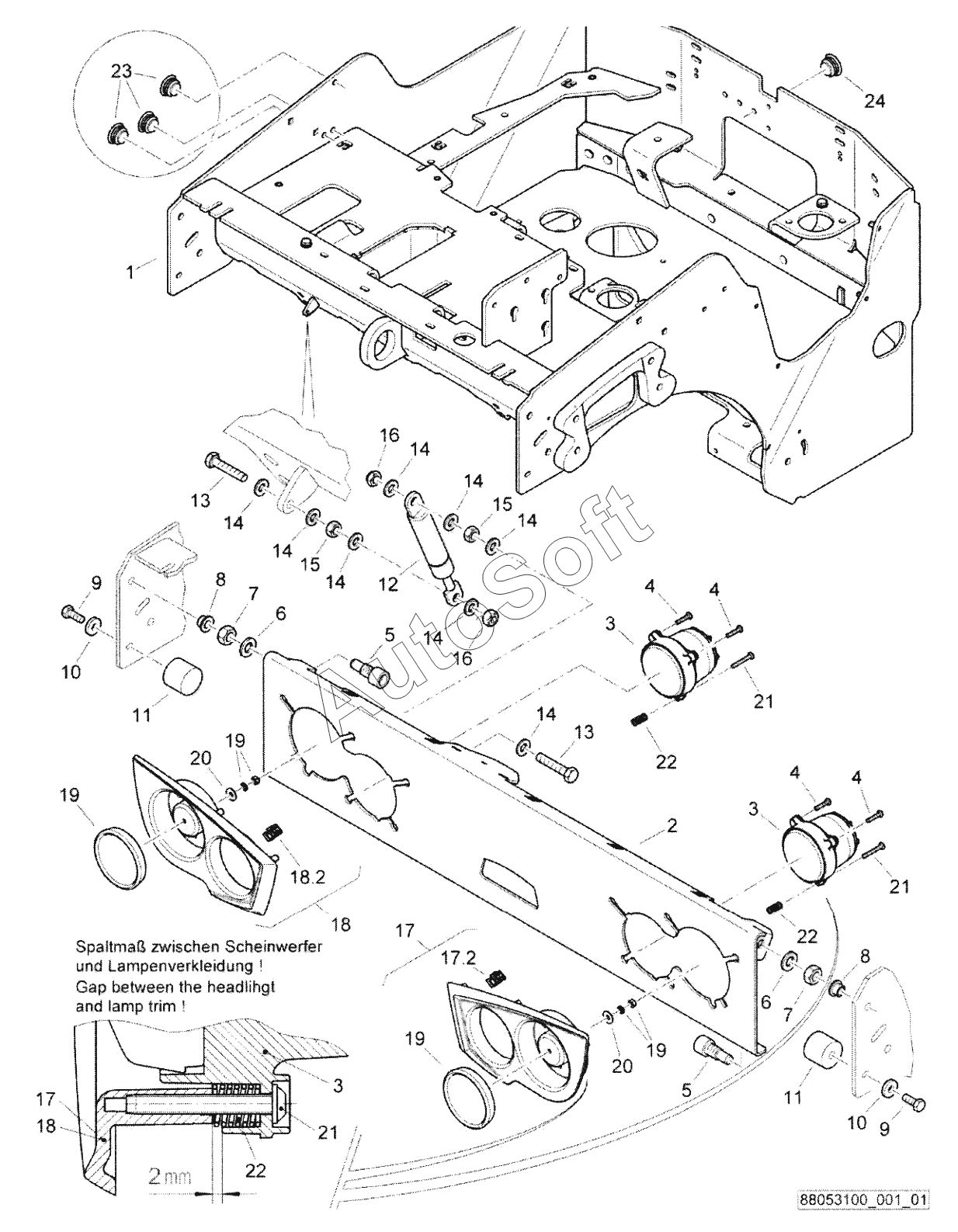

Каталог запасных частей к технике: BOMAG BW120AD-5 (2017). Front Frame
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17.2
18
18
18.2
19
19
19
19
20
20
21
21
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Frame | |
| 10 | 0***4 | Spring washer | |
| 11 | 0***2 | Stop buffer | |
| 12 | 0***9 | Gas spring | |
| 13 | 0***9 | Hexagon bolt | |
| 14 | 0***2 | Washer | |
| 15 | 0***0 | Hexagon nut | |
| 16 | 0***1 | Safety nut | |
| 17 | 4***7 | Lamp trim assembled | |
| 17.2 | 0***4 | Clamp | |
| 18 | 4***8 | Lamp trim, assembled | |
| 18.2 | 0***4 | Clamp | |
| 19 | 0***7 | Reflector | |
| 2 | 8***3 | Orifice | |
| 20 | 0***3 | Washer | |
| 21 | 0***1 | Fallow drop screw | |
| 22 | 0***5 | Pressure spring | |
| 23 | 0***2 | Plug | |
| 24 | 0***2 | Plug | |
| 3 | 0***3 | Headlight | |
| 4 | 0***4 | Fallow drop screw | |
| 5 | 7***2 | Stud-bolt | |
| 6 | 0***4 | Washer | |
| 7 | 0***8 | Hexagon nut | |
| 8 | 0***4 | Bushing | |
| 9 | 0***8 | Hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
