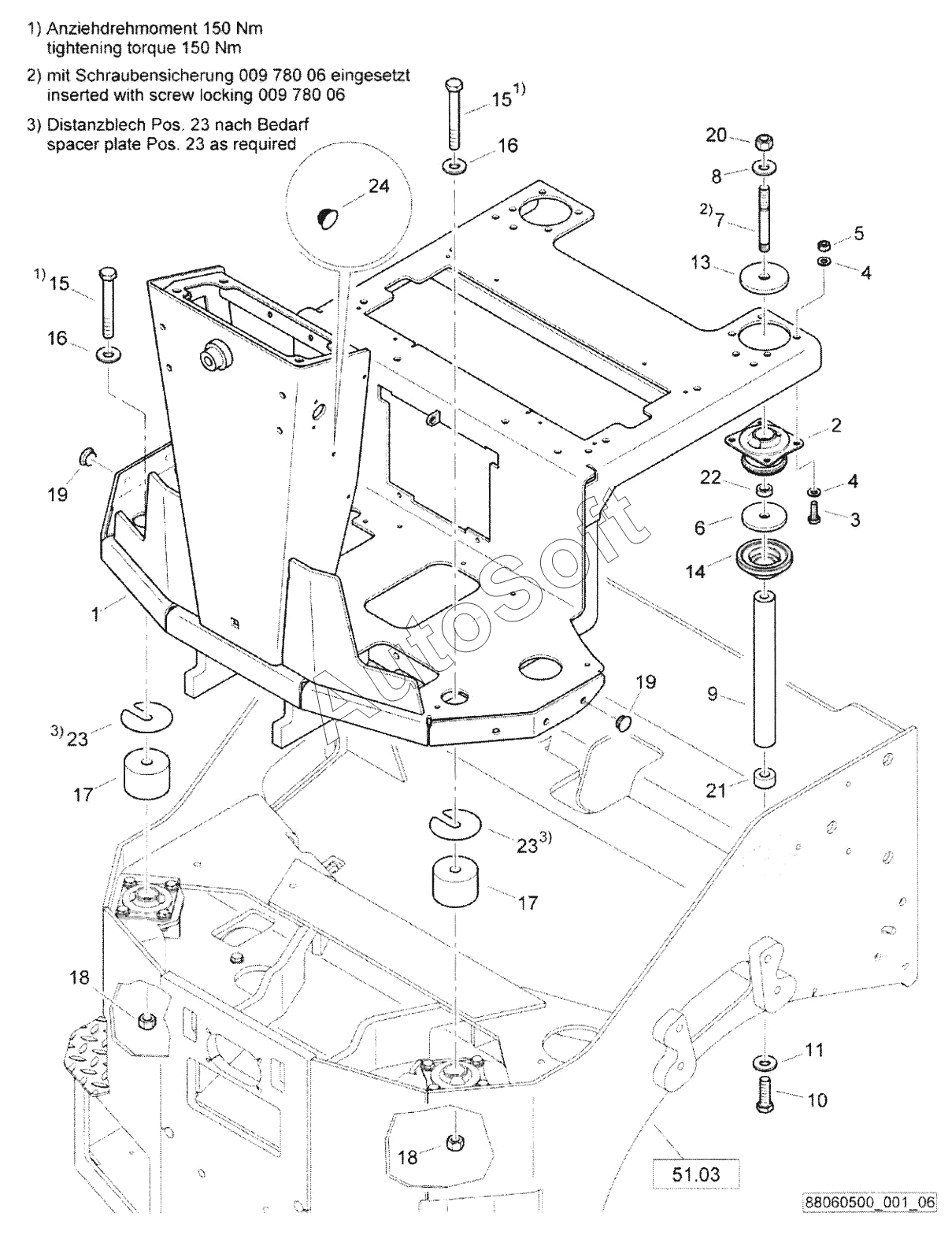

Каталог запасных частей к технике: BOMAG BW120AD-5 (2017). Operators Platform
1
2
3
4
4
5
6
7
8
9
10
11
13
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Operator's platform | |
| 2 | 0***L | Metacone support | |
| 3 | 0***7 | Hexagon bolt | |
| 4 | 0***1 | Washer | |
| 5 | 0***6 | Safety nut | |
| 6 | 5***6 | Washer | |
| 7 | 0***0 | Pin screw | |
| 8 | 0***0 | Spring washer | |
| 9 | 6***7 | Shaft | |
| 10 | 0***8 | Hexagon bolt | |
| 11 | 0***0 | Spring washer | |
| 13 | 5***6 | Washer | |
| 14 | 9***0 | Cone | |
| 15 | 0***7 | Hexagon bolt | |
| 16 | 0***0 | Washer | |
| 17 | 9***2 | Washer | |
| 18 | 0***1 | Safety nut | |
| 19 | 0***6 | Plug | |
| 20 | 0***1 | Safety nut | |
| 21 | 6***5 | Spacer sleeve | |
| 22 | 5***0 | Sleeve | |
| 23 | 6***4 | Spacer plate | |
| 24 | 0***5 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
