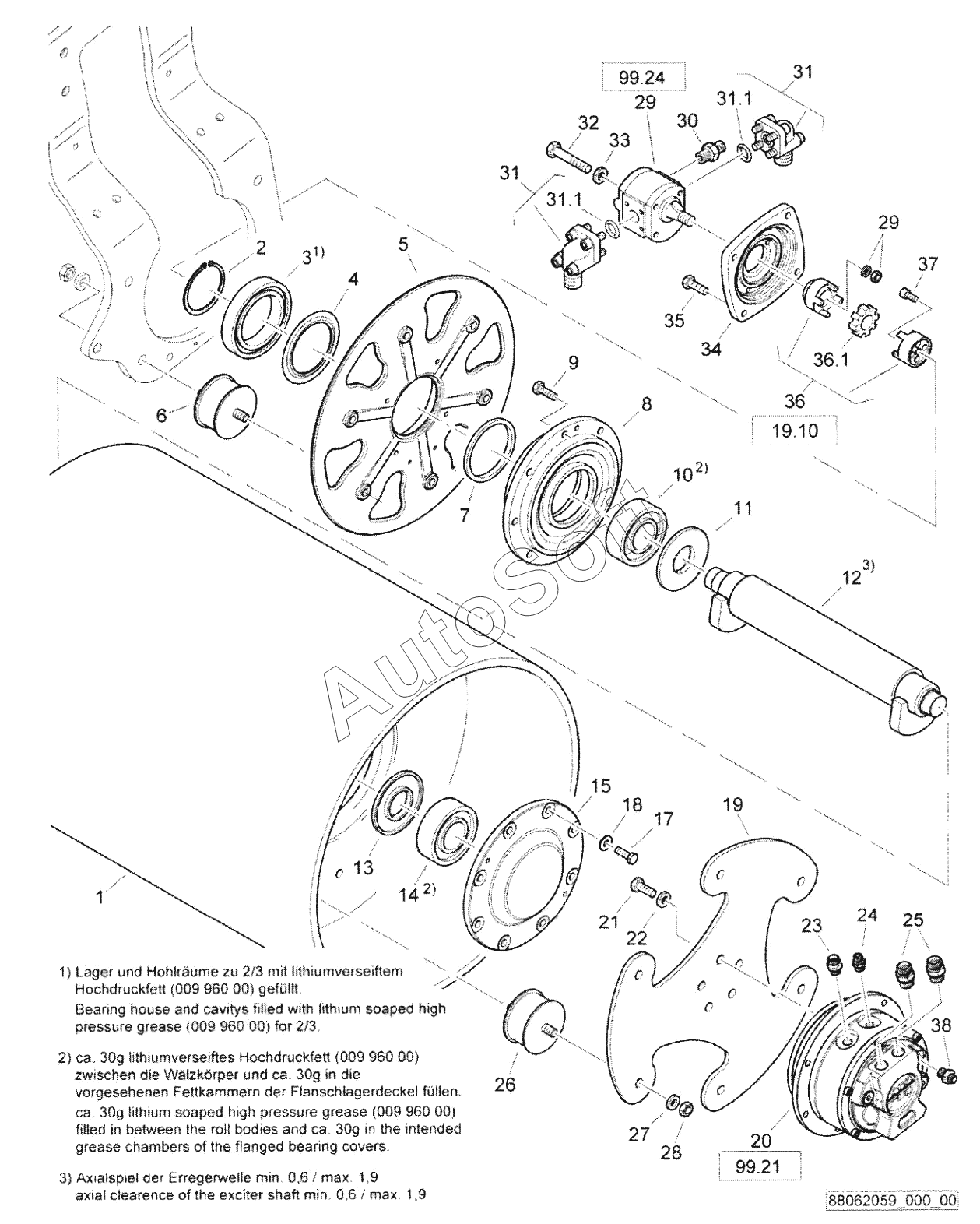

Каталог запасных частей к технике: BOMAG BW120AD-5 (2017). Roller drum, assembled
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
31.1
31.1
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Drive roller drum | |
| 10 | 0***4 | Cylinder roller bearing | |
| 11 | 7***2 | Sealing ring | |
| 12 | 8***2 | Exciter shaft | |
| 13 | 7***2 | Sealing ring | |
| 14 | 0***4 | Cylinder roller bearing | |
| 15 | 6***5 | Cover. bearing | |
| 17 | 0***8 | Hexagon bolt | |
| 18 | 0***0 | Spring washer | |
| 19 | 7***0 | Drive disc | |
| 2 | 0***0 | Circlip, external | |
| 20 | 0***3 | Travel motor | |
| 21 | 0***3 | Hexagon bolt | |
| 22 | 0***0 | Spring washer | |
| 23 | 0***9 | Double-ended union | |
| 24 | 0***8 | Double-ended union | |
| 25 | 0***0 | Double-ended union | |
| 26 | 0***5 | Rubber buffer | |
| 27 | 0***0 | Spring washer | |
| 28 | 0***3 | Hexagon nut | |
| 29 | 0***7 | Hydraulic gear motor | |
| 3 | 0***9 | Ball bearing, grooved | |
| 30 | 0***7 | Double-ended union | |
| 31 | 0***5 | Angular flange union | |
| 31.1 | 0***5 | Loop ring | |
| 32 | 0***7 | Hexagon bolt | |
| 33 | 0***1 | Washer | |
| 34 | 7***1 | Engine cover | |
| 35 | 0***0 | Hexagon bolt | |
| 36 | 0***1 | Coupling | |
| 37 | 0***2 | Socket-head cap screw | |
| 38 | 0***8 | Double-ended union | |
| 4 | 0***9 | Nilos ring | |
| 5 | 8***2 | Bearing plate | |
| 6 | 0***5 | Rubber buffer | |
| 7 | 7***5 | Sealing ring | |
| 8 | 7***0 | Housing, bearing | |
| 9 | 0***8 | Hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
