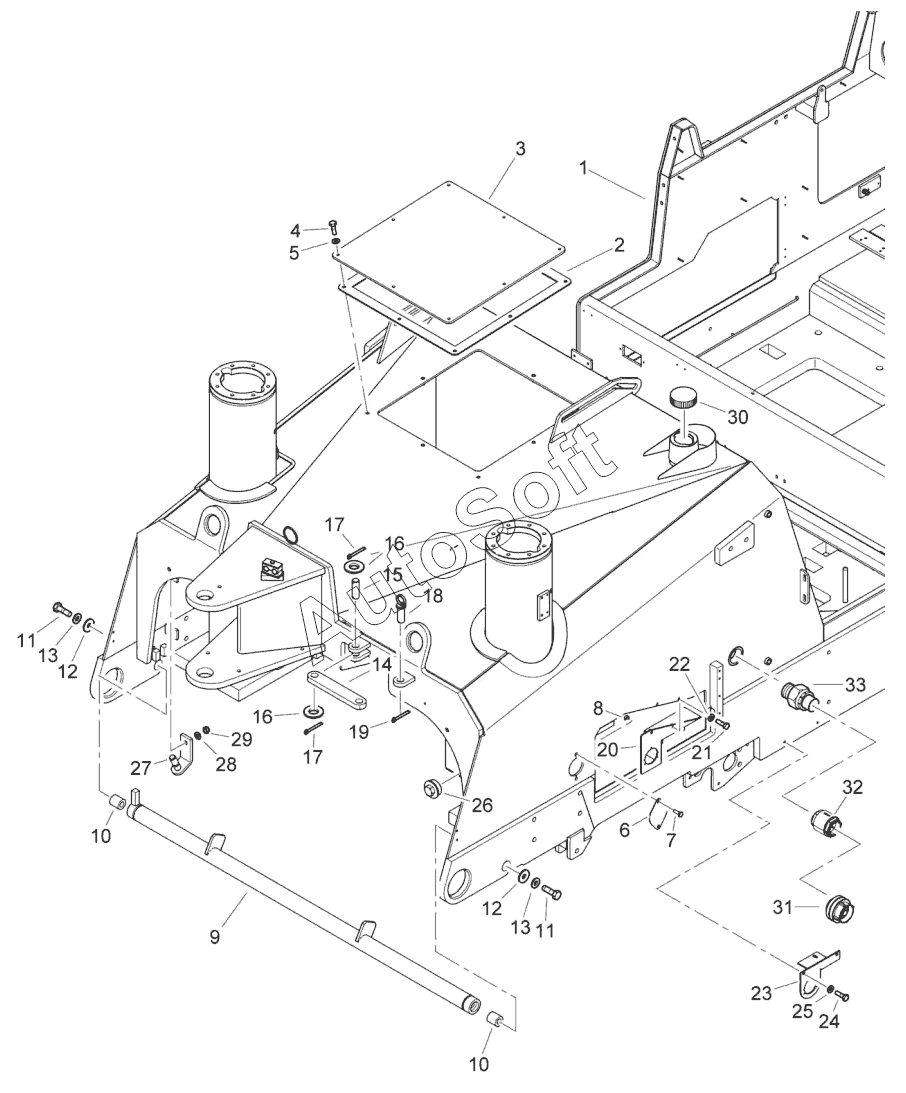

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Frame
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Frame | |
| 2 | 8***6 | Gasket | |
| 3 | 8***7 | Cover | |
| 4 | 3***2 | Screw | |
| 5 | 0***4 | Washer | |
| 6 | 8***4 | Plate | |
| 7 | 3***2 | Screw | |
| 8 | 3***0 | Nut | |
| 9 | 8***1 | Cross piece | |
| 10 | 8***4 | Sleeve | |
| 11 | 0***4 | Hexagon bolt | |
| 12 | 0***0 | Washer | |
| 13 | 0***0 | Spring washer | |
| 14 | 8***3 | Plate | |
| 15 | 8***4 | Bolt | |
| 16 | 3***8 | Round anchor plate | |
| 17 | 3***8 | Cotter pin | |
| 18 | 8***5 | Bolt | |
| 19 | 3***4 | Cotter pin | |
| 20 | 8***2 | Holder | |
| 21 | 3***0 | Screw | |
| 22 | 0***4 | Spring washer | |
| 23 | 8***5 | Pillow block | |
| 24 | 3***8 | Screw | |
| 25 | 0***6 | Spring washer | |
| 26 | 0***6 | Screw plug with seal | |
| 27 | 8***8 | Lamp holder | |
| 28 | 0***8 | Washer | |
| 29 | 0***1 | Hexagon nut | |
| 30 | 3***2 | Plug | |
| 31 | 3***6 | Connection | |
| 32 | 3***2 | Floor valve | |
| 33 | 3***8 | Connection |
