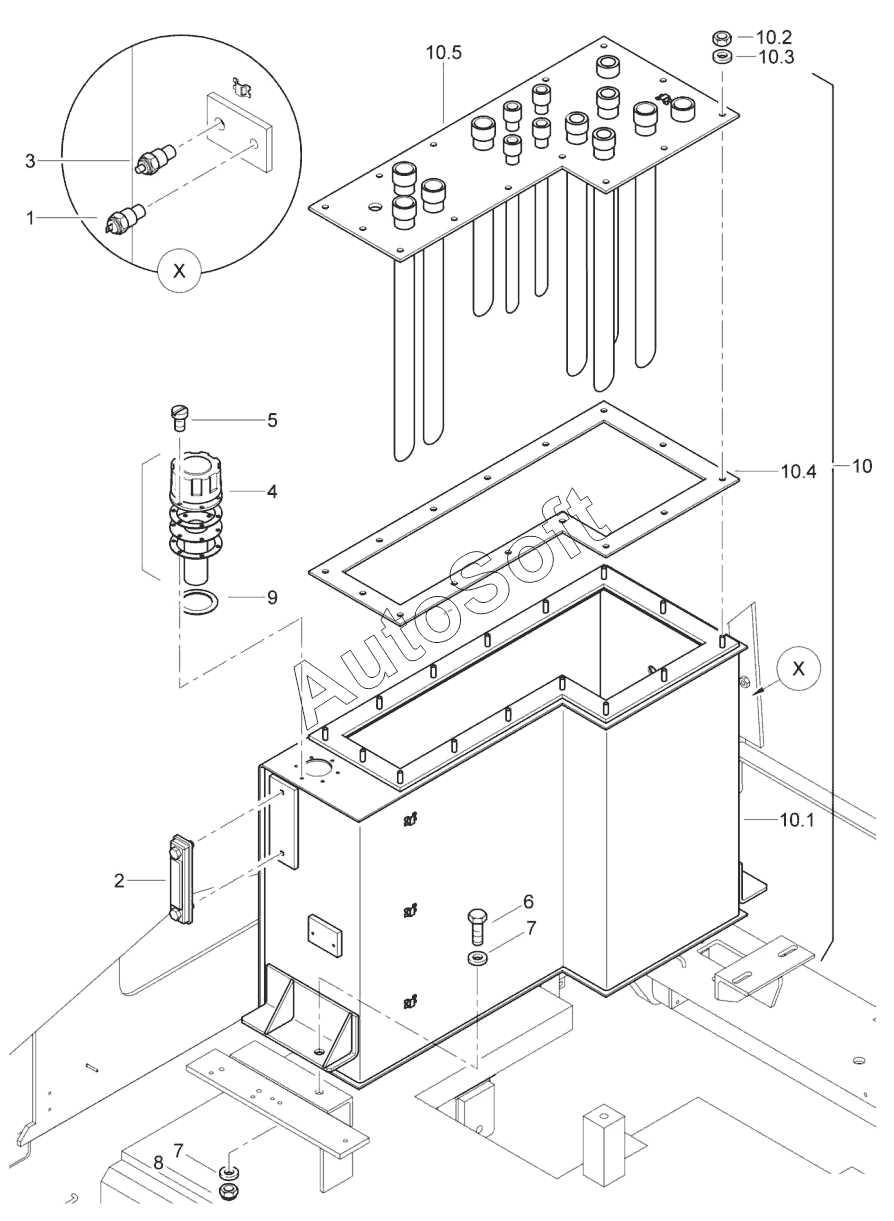

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Hydraulic oil tank
1
1
2
3
4
5
6
7
7
8
9
10
10.1
10.2
10.3
10.4
10.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Thermal contact | |
| 1 | 3***1 | Thermal contact | |
| 10 | 8***6 | Hydraulic oil tank | |
| 10.1 | D***7 | Tank | |
| 10.2 | 0***3 | Hexagon nut | |
| 10.3 | 0***4 | Spring washer | |
| 10.4 | D***9 | Seal | |
| 10.5 | D***7 | Hydraulilc oil tank cover | |
| 2 | 3***4 | Optical filling level | |
| 3 | 3***5 | Thermistor | |
| 4 | 3***1 | Tank plug | |
| 5 | 3***7 | Screw | |
| 6 | 0***8 | Hexagon bolt | |
| 7 | 0***7 | Washer | |
| 8 | 0***4 | Safety nut | |
| 9 | 3***4 | Copper washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
