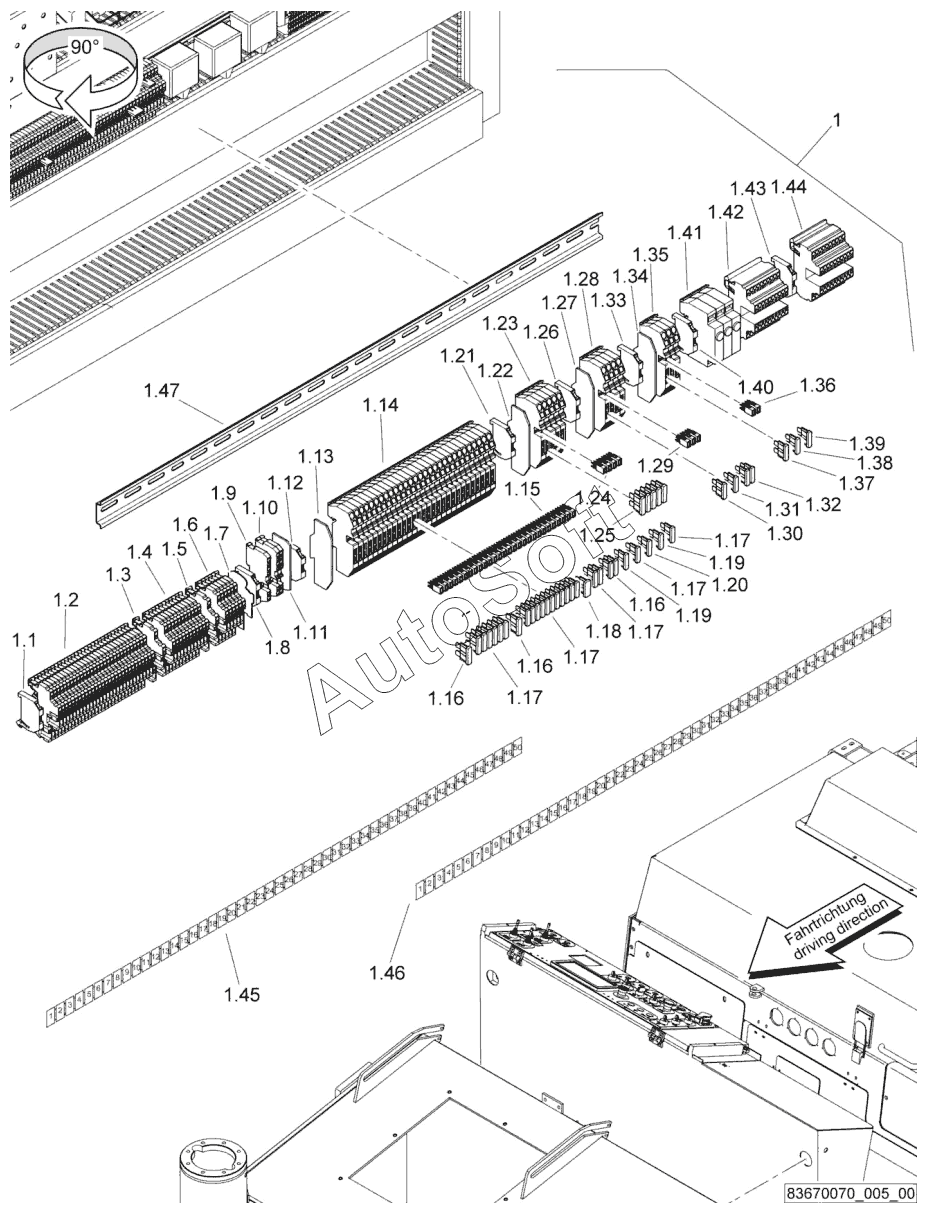

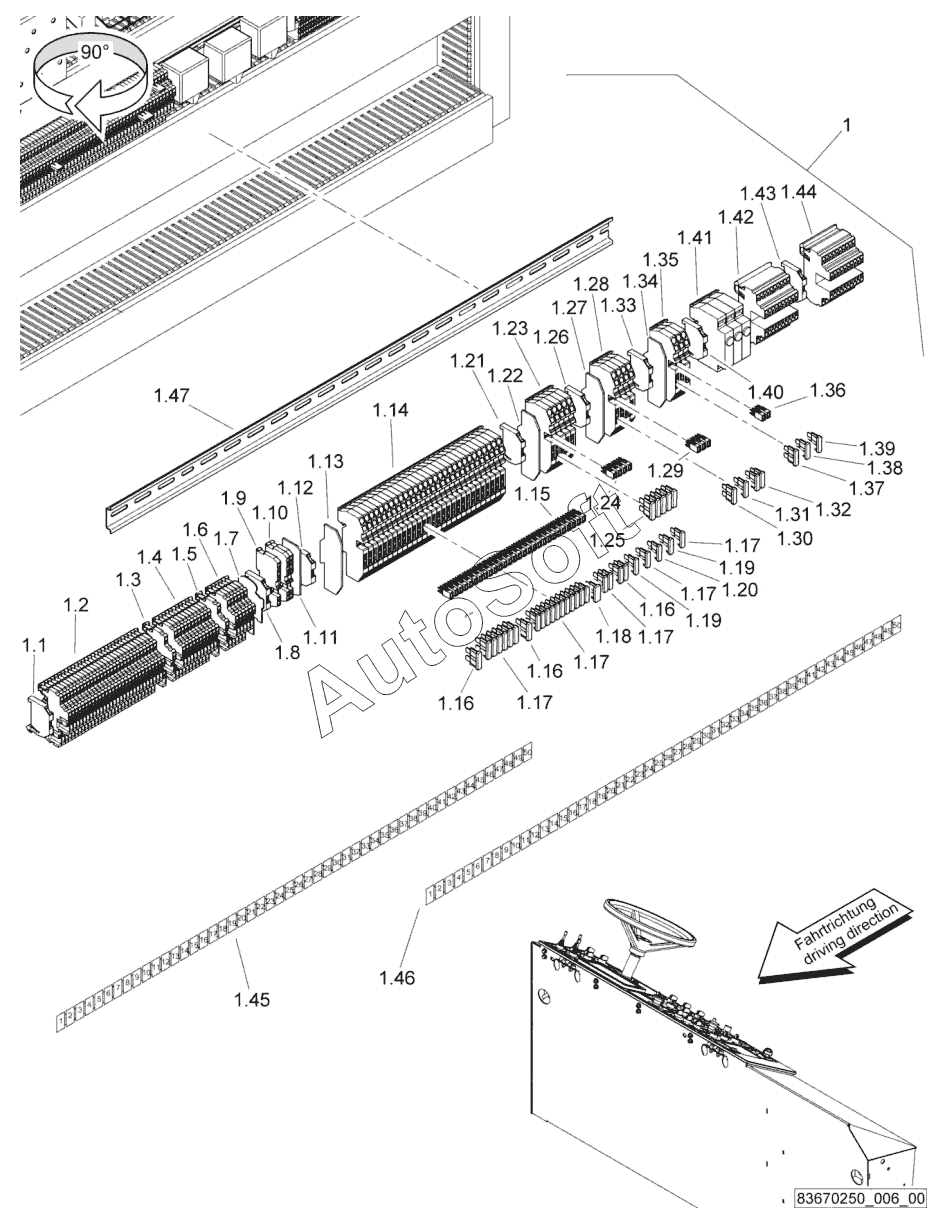

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Electric control cabinet
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.16
1.16
1.17
1.17
1.17
1.17
1.17
1.18
1.19
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.27
1.28
1.29
1.30
1.31
1.32
1.33
1.34
1.35
1.36
1.37
1.38
1.39
1.40
1.41
1.42
1.43
1.44
1.45
1.46
1.47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Strip terminal, assembled | |
| 1.1 | 0***7 | Clamp | |
| 1.10 | 4***3 | Ground terminal | |
| 1.11 | 0***3 | End plate | |
| 1.12 | 0***7 | Clamp | |
| 1.13 | 4***0 | Connecting plate | |
| 1.14 | 0***6 | Terminal | |
| 1.15 | 4***1 | Bridge | |
| 1.16 | 0***3 | Fuse | |
| 1.17 | 4***3 | Fuse | |
| 1.18 | 4***1 | Shut down device | |
| 1.19 | 0***8 | Fuse | |
| 1.2 | 0***0 | Terminal | |
| 1.20 | 4***1 | Fuse | |
| 1.21 | 0***7 | Clamp | |
| 1.22 | 4***0 | Connecting plate | |
| 1.23 | 0***6 | Terminal | |
| 1.24 | 4***1 | Bridge | |
| 1.25 | 4***3 | Fuse | |
| 1.26 | 0***7 | Clamp | |
| 1.27 | 4***0 | Connecting plate | |
| 1.28 | 0***6 | Terminal | |
| 1.29 | 4***1 | Bridge | |
| 1.3 | 0***5 | Terminal | |
| 1.30 | 0***9 | Fuse | |
| 1.31 | 0***8 | Fuse | |
| 1.32 | 0***7 | Fuse | |
| 1.33 | 0***7 | Clamp | |
| 1.34 | 4***0 | Connecting plate | |
| 1.35 | 0***6 | Terminal | |
| 1.36 | 4***1 | Bridge | |
| 1.37 | 4***2 | Fuse | |
| 1.38 | 0***7 | Fuse | |
| 1.39 | 0***8 | Fuse | |
| 1.4 | 0***0 | Terminal | |
| 1.40 | 0***7 | Clamp | |
| 1.41 | 4***6 | Timer | |
| 1.42 | 4***6 | Diode module | |
| 1.43 | 0***7 | Clamp | |
| 1.44 | 8***3 | Electronic board | |
| 1.45 | 0***6 | Sequence of numbers | |
| 1.46 | 0***7 | Sequence of numbers | |
| 1.47 | 0***3 | Rail | |
| 1.5 | 0***5 | Terminal | |
| 1.6 | 0***0 | Terminal | |
| 1.7 | 0***7 | End plate | |
| 1.8 | 0***7 | Clamp | |
| 1.9 | 4***2 | Spring clamp |
