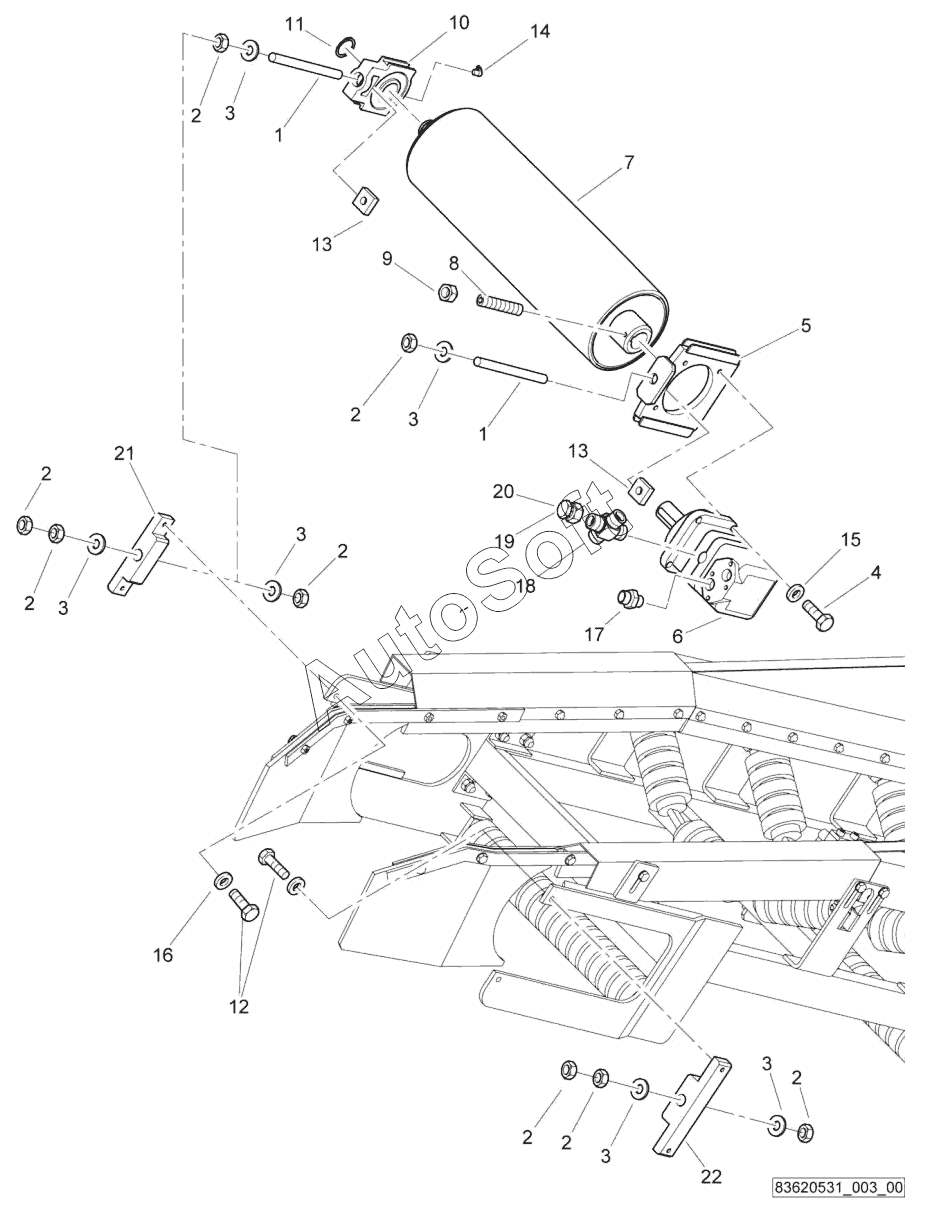

Каталог запасных частей к технике: BOMAG BM1300-30-2 (2011). Feeding boom belt
12
22
21
20
19
18
17
16
15
14
13
13
1
1
11
10
9
8
7
6
5
4
3
3
3
3
3
3
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Threaded rod | |
| 2 | 0***5 | Hexagon nut | |
| 3 | 0***0 | Spring washer | |
| 4 | 0***2 | Hexagon bolt | |
| 5 | D***8 | Pillow block | |
| 6 | 3***0 | Hydraulic motor | |
| 7 | D***0 | Tension roller | |
| 8 | 3***7 | Screw | |
| 9 | 0***6 | Hexagon nut | |
| 10 | 3***2 | Pillow block | |
| 11 | 0***0 | Circlip,external | |
| 12 | 0***0 | Hexagon bolt | |
| 13 | D***9 | Plate | |
| 14 | 3***1 | Grease nipple | |
| 15 | 0***0 | Spring washer | |
| 16 | 0***0 | Spring washer | |
| 17 | 0***1 | Double-ended union | |
| 18 | 0***1 | Socket | |
| 19 | 0***4 | Plug | |
| 20 | 0***2 | Cap nut | |
| 21 | D***4 | Locking plate | |
| 22 | D***5 | Locking plate |
